Vakuum-Leistungsschalter (VCB), ein wichtiges Gerät in der modernen Mittelspannungs-Stromverteilung. Wir erforschen die grundlegende Physik der Lichtbogenlöschung im Vakuum, analysieren die Kernkomponenten – vom Vakuumschalter bis zum Betätigungsmechanismus – und präsentieren einen detaillierten, praktischen Vergleich mit der SF₆-Technologie. Der Artikel beschreibt außerdem wichtige Anwendungsbereiche, Auswahlkriterien und Best Practices für die Wartung, die alle auf den Prinzipien der Industrietechnik basieren. Als ProfiHersteller und Lieferant mit Sitz in China, Komm schonliefert hochwertige, anpassbare VCB-Lösungen, die Zuverlässigkeit, Langlebigkeit und Umweltverantwortung für Industrie-, Gewerbe- und Versorgungsprojekte weltweit vereinen.

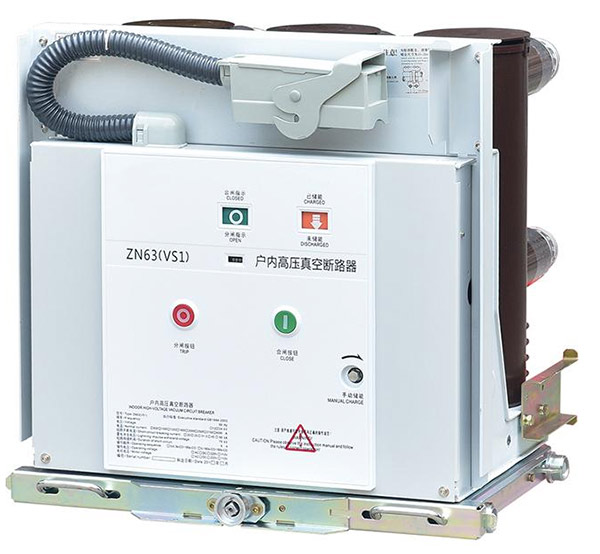

DerVakuum-Leistungsschalter (VCB)ist zu einem Eckpfeiler der zuverlässigen Mittelspannungs-Stromverteilung geworden und dient als primäres Schutzgerät in Umspannwerken, Industrieanlagen und Gewerbeanlagen. Im Gegensatz zu älteren Technologien, die auf Öl, Luft oder SF₆-Gas basieren, nutzt der VCB eine Hochvakuumumgebung, um den Lichtbogen zu löschen, der entsteht, wenn sich Kontakte während eines Fehlers trennen. Diese Methode bietet deutliche Vorteile in Bezug auf Schaltgeschwindigkeit, Betriebszuverlässigkeit und Umweltsicherheit und ist daher die bevorzugte Wahl für Anwendungen von 3 kV bis 36 kV.
Moderne elektrische Infrastruktur erfordert Geräte, die nicht nur unter Belastung funktionieren, sondern auch über Jahrzehnte hinweg nur minimale Eingriffe erfordern. VCBs meistern diese Herausforderung durch ihre lebenslang versiegelten Unterbrecher und robusten mechanischen Konstruktionen, die die Wartungsintervalle im Vergleich zu anderen Unterbrechertypen deutlich verkürzen.Komm schon, als erfahrener chinesischer Hersteller, ist auf die Herstellung von VCBs spezialisiert, die so konstruiert sind, dass sie unter einer Vielzahl von Betriebsbedingungen, von tropischer Luftfeuchtigkeit bis hin zu industriellen, staubbelasteten Umgebungen, eine konstante Leistung liefern.
Dieser Artikel bietet eine originelle technische Perspektive auf die VCB-Technologie und konzentriert sich auf die technischen Prinzipien, die ihren Betrieb steuern, die kritischen Komponenten, die ihre Langlebigkeit gewährleisten, und die praktischen Faktoren, die Ingenieure bei der Auswahl und Spezifikation dieser Geräte für neue oder Nachrüstprojekte berücksichtigen müssen.
Im Kern jedes VCB liegt ein grundlegendes physikalisches Prinzip: die Unfähigkeit eines Lichtbogens, sich in einem Hochvakuum aufrechtzuerhalten. Wenn sich die Kontakte des Leistungsschalters im Fehlerfall trennen, versucht der Strom, einen Weg durch den ionisierten Metalldampf aufrechtzuerhalten. Da der Unterbrecher jedoch auf einen Druck unter 10⁻⁴ Pa evakuiert wird, ist die mittlere freie Weglänge der Moleküle extrem lang und die zur Ionisierung verfügbaren Teilchen sind knapp.
Der Lichtbogen, der sich bildet, besteht fast ausschließlich aus einem Plasma aus Metalldampf von den Kontaktflächen. Da der Strom im Wechselstromzyklus auf natürliche Weise den Nullpunkt durchläuft, kondensiert dieser Dampf fast augenblicklich auf den kühleren Kontaktflächen und den umgebenden Lichtbogenabschirmungen. Diese schnelle Kondensation – bekannt alsdielektrische Erholung– Verhindert ein erneutes Zünden des Lichtbogens und behebt den Fehler effektiv innerhalb einer Halbwelle. Der gesamte Prozess ist sauber, geräuschlos und erzeugt minimale Kontakterosion, was zur hohen elektrischen Lebensdauer des VCB beiträgt, die oft über 5.000 Volllastvorgänge beträgt.
Wichtig ist, dass das Design des Vakuum-Unterbrechers dafür sorgt, dass der Lichtbogen konzentriert und diffus bleibt und heiße Stellen vermieden werden, die die Keramikhülle beschädigen könnten. Der Einsatz spezifischer Kontaktgeometrien, wie etwa axialer oder radialer Magnetfeldkontakte, kontrolliert die Lichtbogenbewegung weiter und sorgt für einen gleichmäßigen Verschleiß, wodurch die Funktionslebensdauer des Unterbrechers verlängert wird. Aufgrund dieses Prinzips der Lichtbogenlöschung eignen sich VCBs hervorragend für häufige Schaltaufgaben wie das Starten von Motoren oder das Schalten von Kondensatorbänken, bei denen sich andere Technologien schneller verschlechtern würden.
Bei Mittelspannungsanwendungen ist die Wahl zwischen Vakuum- und SF₆-Technologie eine häufige technische Entscheidung. Bei beiden handelt es sich um ausgereifte Technologien, deren Eigenschaften jedoch unterschiedlich auf die Projektprioritäten abgestimmt sind. Die folgende Tabelle bietet einen originellen, detaillierten Vergleich basierend auf Betriebs- und Umweltfaktoren, ohne sich auf Daten externer Anbieter zu verlassen.
| Parameter | Vakuum-Leistungsschalter (VCB) | SF6-Leistungsschalter |
|---|---|---|
| Unterbrechungsmedium | Vakuum (Durchschlagsfestigkeit ~10⁷ V/m) | SF₆-Gas unter Druck (typischerweise 5–7 bar) |
| Typische Spannungsklasse | 3 kV – 36 kV (primäre Mittelspannung) | 3 kV – 800 kV+ (deckt MV bis EHV ab) |
| Umweltauswirkungen | Null Emissionen; kein Treibhausgaseffekt | Hohes GWP (23.500x CO₂); erfordert eine strenge Handhabung und Wiederverwertung |
| Kontaktieren Sie Erosion & Leben | Geringe Erosion; elektrische Lebensdauer bis zu 30 Vollfehler oder mehr als 5.000 Schaltvorgängen | Mäßige Erosion; Gaszersetzungsprodukte erfordern ein Management |
| Wartungsregime | Minimal; Unterbrecher sind lebenslang versiegelt; Nur Mechanismusschmierung | Regelmäßige Kontrollen der Gasdichte; Feuchtigkeits- und Nebenproduktüberwachung |
| Betriebsmechanismus | Feder- oder Magnetantrieb – geringer Energiebedarf | Feder, hydraulisch oder pneumatisch – oft mit höherer Energie |
| Typische Stärken | Häufiges Schalten, geringer Wartungsaufwand, umweltfreundlich | Hervorragend geeignet für Hochspannung, kompakte Installationen, hohe Fehlerstromfähigkeit |
Dieser Vergleich zeigt, dass VCBs besonders stark in Anwendungen sind, bei denen Umweltverantwortung, häufiger Betrieb und niedrige Lebenszykluskosten von entscheidender Bedeutung sind. Für Versorgungsunternehmen und Industrieanwender, die eine nachhaltige, leistungsstarke Lösung für Mittelspannungsnetze suchen, stellen VCBs eine überzeugende Technologiewahl dar.Komm schonstellt VCBs her, die diese inhärenten Vorteile nutzen, und bietet eine Reihe von Produkten von 12 kV bis 40,5 kV für den Innen- und Außenbereich an.
Ein VCB ist eine Anordnung präzisionsgefertigter Komponenten, die jeweils eine entscheidende Rolle bei der Gewährleistung eines zuverlässigen Betriebs spielen. Die beiden wichtigsten Teile sind der Vakuumunterbrecher und der Betätigungsmechanismus.
Der Vakuumschalter ist ein hermetisch verschlossener Keramikzylinder, der die festen und beweglichen Kontakte enthält. Das keramische Material (häufig Aluminiumoxid) bietet eine hervorragende dielektrische Isolierung und mechanische Festigkeit. Im Inneren verbindet ein Metallbalg den beweglichen Kontakt mit der äußeren Betätigungsstange, wodurch die Vakuumdichtung aufrechterhalten und gleichzeitig axiale Bewegungen ermöglicht werden. Ein ausgeklügeltes Abschirmsystem umgibt die Kontakte, um Metalldämpfe zu kondensieren und zu verhindern, dass sie sich auf der Keramikinnenfläche ablagern, wodurch die Isolationsintegrität über die gesamte Lebensdauer des Geräts erhalten bleibt. Das Kontaktmaterial, typischerweise eine Kupfer-Chrom-Legierung, wird aufgrund seiner Schweißbeständigkeit und seiner Fähigkeit, einen niedrigen Abreißstrom aufrechtzuerhalten, ausgewählt, was für das Schalten induktiver Lasten wichtig ist.
Der Betätigungsmechanismus liefert die Antriebskraft zum präzisen und schnellen Öffnen und Schließen der Kontakte. Aufgrund ihrer Zuverlässigkeit und Unabhängigkeit von externen Stromquellen während der Auslösung sind federbetriebene Mechanismen in VCBs am häufigsten anzutreffen. Energie wird in einer Schließfeder gespeichert (über ein manuelles oder motorisiertes Ladesystem) und bei Empfang eines Auslösesignals freigegeben. Dieses Energiespeicherdesign stellt sicher, dass der Leistungsschalter unabhängig von der Steuerspannung mit konstanter Geschwindigkeit und Kraft öffnet. Zu den weiteren Optionen gehören magnetische Aktuatoren, die Permanentmagnete und eine Spule zum Verriegeln verwenden und ein einfacheres mechanisches Design mit weniger beweglichen Teilen bieten. Die VCBs von Comewill sind wie die CT-Serie mit robusten Mechanismen ausgestattet, die für Tausende von Operationen mit minimaler Anpassung ausgelegt sind.
VCBs werden nach ihrer Installationsumgebung und spezifischen Betriebsanforderungen kategorisiert. Die beiden Haupttypen sind:
Zu den wichtigsten Anwendungsbereichen gehören:
Mit einem breiten Portfolio,Komm schonliefert VCBs sowohl für Innen- als auch für Außenanwendungen und bietet Anpassungen an, um spezifische Kundenanforderungen und Projektstandards zu erfüllen.
Die Auswahl des richtigen VCB für ein bestimmtes Projekt erfordert eine gründliche Bewertung sowohl der Systemparameter als auch der Betriebsbedingungen. Die folgenden Kriterien bilden die Grundlage einer fundierten Beschaffungsentscheidung:
Durch sorgfältige Bewertung dieser Kriterien können Ingenieure und Beschaffungsteams einen VCB spezifizieren, der nicht nur die unmittelbaren technischen Anforderungen erfüllt, sondern auch langfristige Zuverlässigkeit und Kosteneffizienz bietet.Komm schonbietet detaillierten technischen Support, um Kunden bei der Auswahl dieser Entscheidungen zu unterstützen, und bietet Produkte an, die den wichtigsten internationalen Standards entsprechen.
Der Hauptvorteil liegt in seiner Fähigkeit, den Lichtbogen nahezu unmittelbar nach dem Stromnullpunkt im Vakuum zu löschen und so eine schnelle dielektrische Wiederherstellung zu ermöglichen. Dies führt zu sehr kurzen Lichtbogenzeiten, reduzierter Kontakterosion und minimalem Wartungsaufwand und macht es äußerst zuverlässig für Mittelspannungssysteme.
VCBs sind hauptsächlich für Mittelspannungsanwendungen konzipiert und decken einen Bereich von etwa 3 kV bis 36 kV ab. Dies macht sie zur Standardwahl für Verteilungsnetze und industrielle Energiesysteme.
VCBs haben einen erheblichen Vorteil für die Umwelt, da sie ein Vakuum als Unterbrechungsmedium verwenden, das keinen Treibhausgaseffekt hat. Im Gegensatz dazu hat SF₆-Gas ein sehr hohes Treibhauspotenzial (GWP) und erfordert eine sorgfältige Handhabung und Recyclingverfahren am Ende der Lebensdauer.
Die beiden kritischsten Komponenten sind der Vakuumschalter (versiegelte Kontakte) und der Betätigungsmechanismus. Das Kontaktmaterial und die Abschirmung des Unterbrechers bestimmen die elektrische Lebensdauer, während das Design und die Materialqualität des Mechanismus die mechanische Lebensdauer bestimmen.
Ja, VCBs eignen sich hervorragend für häufige Schaltaufgaben wie Motorstart, Kondensatorbankschaltung und Lichtbogenofensteuerung. Ihr robustes Design und die geringe Kontakterosion ermöglichen eine hohe Anzahl sicherer Betätigungen.
VCBs erfordern nur einen sehr geringen Wartungsaufwand. Zu den Hauptaufgaben gehören die regelmäßige Überprüfung des Antriebsmechanismus auf ordnungsgemäße Schmierung, die Überprüfung der mechanischen Indikatoren und die Sichtprüfung des Unterbrechers auf Anzeichen von Schäden. Die Unterbrecher selbst sind lebenslang versiegelt und erfordern unter normalen Betriebsbedingungen kein Nachfüllen von Gas oder Austausch der Kontakte.
