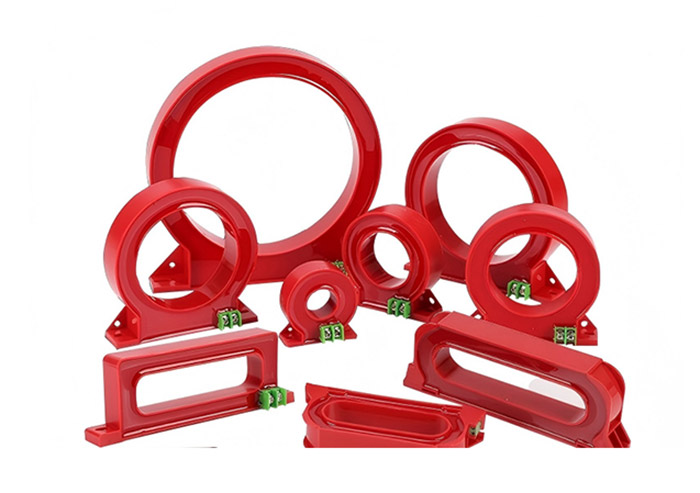

Als professioneller Hersteller von Stromwandlern in China,Komm schonIch möchte Sie individuell beliefernNullstromwandlerDabei handelt es sich um einen Single-Turn-Durchgangsstromtransformator zur Erkennung von Nullströmen in Stromversorgungssystemen. Es überwacht die Vektorsumme dreiphasiger Ströme und identifiziert Leck- oder Erdschlüsse in Verteilungsnetzen.
Wenn aufgrund von Isolationsschäden oder Erdungsfehlern ein abnormaler Strom auftritt, sendet der Transformator ein Signal an Schutzgeräte wie Relaisschutzgeräte oder Leckageschutzregler. Dieser Vorgang ermöglicht es dem System, Alarme auszugeben oder den fehlerhaften Stromkreis zu trennen.
Der Nullstromwandler wird üblicherweise um Stromkabel oder Sammelschienen herum installiert und eignet sich daher für die Überwachung elektrischer Mittel- und Niederspannungssysteme.
1. Ringkernstruktur
Der Transformator verwendet einen kreisförmigen Eisenkern mit Sekundärwicklungen, die Stromungleichgewichte erkennen.
2. Epoxidharz- oder Silikonkautschuk-Verkapselung
Der Eisenkern und die Wicklung sind in einer Schutzhülle versiegelt, die Feuchtigkeitsbeständigkeit und Schutz vor Verschmutzungsüberschlägen bietet.
3. Zwei Installationsarten
Die Produkte sind in integrierter Ausführung (bei der Kabelverlegung vorinstalliert) und offener Ausführung (um vorhandene Kabel herum installiert) erhältlich.
4. Rogowski-Spulentechnologie
Einige Designs nutzen die Rogowski-Spulen-Sensortechnologie, um Stromsignale in messbare Spannungsausgänge umzuwandeln.
1. Anwendbarer Spannungsbereich: 0,4 kV bis 66 kV.
2. Netzfrequenz: Die Standardbetriebsfrequenz beträgt 50 Hz
3. Betriebstemperatur: −10 °C bis +40 °C.
4. Ende mit gleichem Namen: Sobald von der Seite „L1“ durchdrungen wird, ist die zweite Seite „K1“;
Eine ordnungsgemäße Installation gewährleistet den korrekten Betrieb einesNullstromwandler.
Integrale Installation
Bei integrierten Transformatoren muss das Kabel durch den Transformator geführt werden, bevor das Kabel installiert wird.
Offene Typinstallation
Offene Modelle können an vorhandenen Kabeln montiert werden, indem das Transformatorgehäuse abgetrennt und um den Leiter herum wieder zusammengebaut wird.
Erdungsanordnung
In einigen Erdungssystemen sollten Kabel vor dem Anschluss an den Erdungspunkt durch den Transformator geführt werden, um eine korrekte Erkennung von Leckströmen sicherzustellen.
Mechanische Ausrichtung
Beim Zusammenbau geteilter Transformatoren müssen beide Hälften richtig ausgerichtet sein, um Messabweichungen zu vermeiden.
