Komm schon, ein vertrauenswürdiger Hersteller und Lieferant von Elektrogeräten mit Sitz in China, bietet hochwertige ProdukteKombinierte Instrumententransformatorendie Stromwandler- und Spannungswandlerfunktionen in einer einzigen Einheit integrieren. Diese Transformatoren sind auf Lager, im Großhandel und kundenspezifisch erhältlich und bieten kompakte, sichere und kostengünstige Lösungen für die Messung und den Schutz elektrischer Energie in Verteilungssystemen. Sie werden häufig in Industrie-, Bergbau- und ländlichen Stromnetzanwendungen eingesetzt.

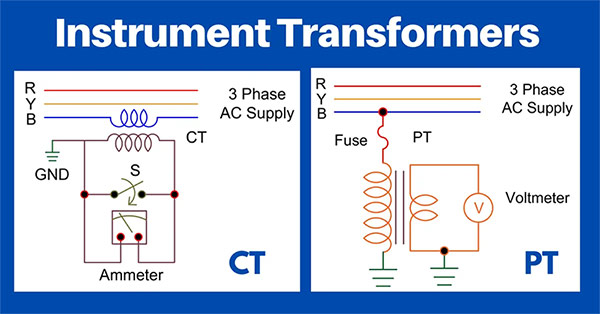

Kombinierte Messwandler sind elektrische Geräte, die Strom- und Spannungswandlerfunktionen in einem Gehäuse vereinen. Die Stromeinheit ist in Reihe zur Hochstromleitung geschaltet, während die Spannungseinheit parallel zur Hochspannungsleitung geschaltet ist. Beide Einheiten verfügen über einen gemeinsamen Kern und eine gemeinsame Isolierung, was die gleichzeitige Erfassung von Spannungs- und Stromsignalen ermöglicht und gleichzeitig Hochspannungs-Primärkreise von sekundären Messgeräten isoliert. Dieses Design gewährleistet die Sicherheit von Bediener und Ausrüstung und reduziert gleichzeitig die Komplexität der Installation.
Spannungsmessung
Der Spannungsabschnitt induziert eine proportionale Niederspannung in der Sekundärwicklung, wenn Hochspannung durch den Primärkreis fließt. Dieser Niederspannungsausgang (typischerweise 100 V) wird dann von Voltmetern, Energiezählern oder Schutzrelais verwendet.
Aktuelle Messung
Der Stromteil wandelt große Primärströme in kleine, messbare Sekundärströme (meist 5A oder 1A) um. Diese Ausgänge werden an Stromwandlermessgeräte oder Relaisschutzgeräte geliefert, um eine genaue Überwachung und Messung zu gewährleisten.
Isolation und Sicherheit

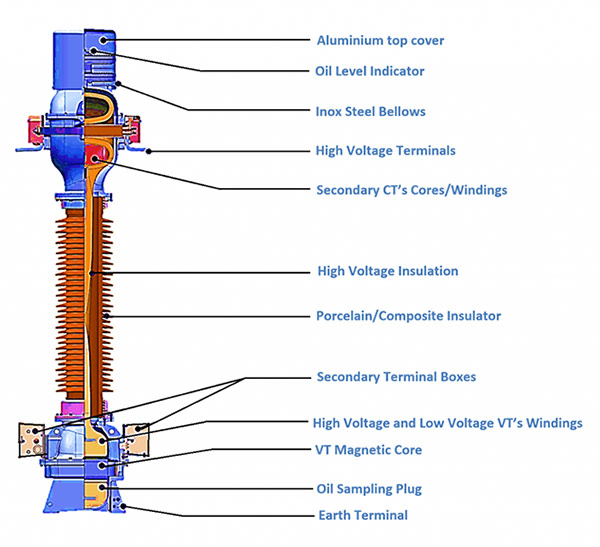

In einem kombinierten Transformator sind Strom- und Spannungseinheiten in einer gemeinsamen Isolierhülle gekapselt, die oft mit Öl gefüllt oder mit Epoxidharz gegossen ist. Die Sekundärseite muss geerdet sein und Stromkreise müssen Unterbrechungen oder Kurzschlüsse vermeiden, um die Sicherheit zu gewährleisten.

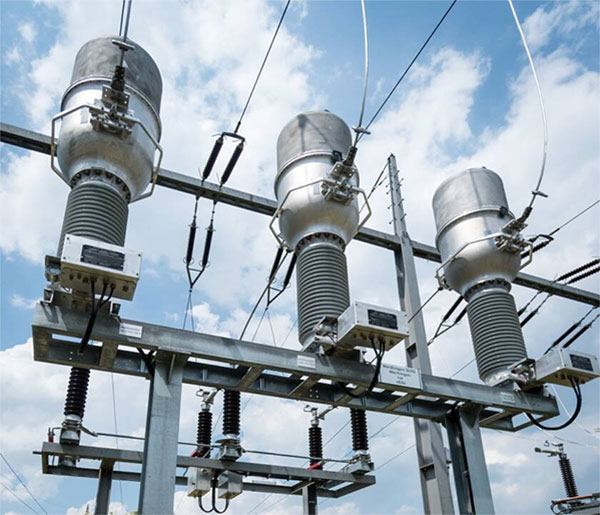

Komm schon-FabrikKombinierte Instrumententransformatorensind geeignet für:
Hochspannungs-Messboxen
Säulentransformatoren
Verteilerschränke
Sie sind besonders nützlich in dreiphasigen Messszenarien, wie z. B. V/V-Konfigurationen (zwei Spannungswandler) oder Y/Y-Konfigurationen (drei Spannungswandler) für symmetrische oder unsymmetrische Lasten.
1. Kompaktes Design und einfache Installation – Die Integration von Strom- und Spannungswandlern in einer Einheit reduziert den Platzbedarf und vereinfacht die Einrichtung.
2. Kosteneffizienz – Der Kauf einer kombinierten Einheit reduziert die Kosten für separate Transformatoren, die Komplexität der Herstellung und die Installationszeit.
3. Elektrische Isolierung und Zuverlässigkeit – Die vollständige Trennung der Hochspannungs-Primär- und Niederspannungs-Sekundärkreise gewährleistet die Sicherheit von Bediener und Ausrüstung.
4. Integrierte Messung und Schutz – Bietet gleichzeitig Standardausgänge für Energiezähler und Relaisschutzgeräte.
5. Anpassungsfähigkeit an die Umwelt – Öl- oder gasisolierte Konstruktionen ermöglichen den langfristigen Betrieb im Freien oder unter rauen Bedingungen.
Kombinationstransformator – Kombiniert Strom- und Spannungswandler in einem Gerät für eine kompakte Installation und synchronisierte Messung. Geeignet für platzbegrenzte oder kostensensible Projekte.
Geteilter Transformator – Trennt Strom- und Spannungswandler für flexible Platzierung und optimierte Genauigkeit. Ermöglicht die individuelle Auswahl verschiedener Spannungs- und Stromstärken.
Komm schon bietet als in China ansässige Fabrik und Lieferant Qualität, niedrige Preise und maßgeschneiderte Lösungenkombinierte Messwandlerdie für eine schnelle Lieferung auf Lager sind. Unsere Stromwandlersysteme werden unter strengen Qualitätsstandards hergestellt, um den Anforderungen von Industrie und Versorgungsunternehmen gerecht zu werden und genaue Messungen, Betriebssicherheit und zuverlässigen Langzeiteinsatz zu gewährleisten.
