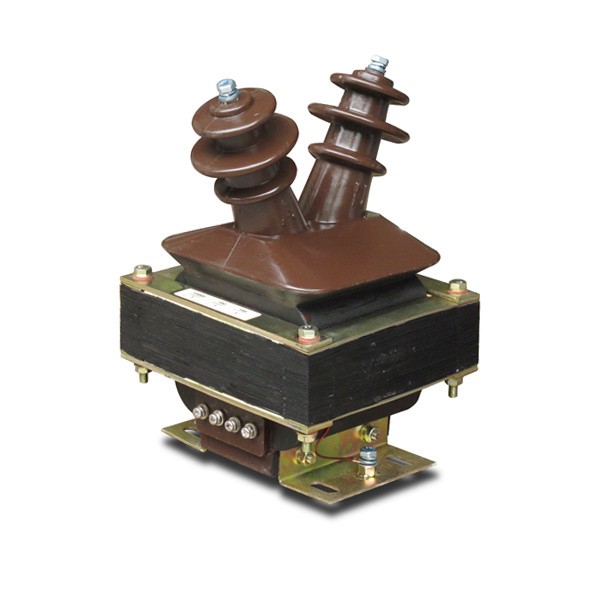

A Spannungswandlerist eine wichtige Instrumententransformator-Technologie, mit der eine hohe Primärspannung auf eine proportionale Sekundärspannung reduziert wird, die für Messung, Messung, Schutz und Steuerung geeignet ist. Im Gegensatz zu einem Leistungstransformator, der für die Energieübertragung zwischen Stromnetzen vorgesehen ist, ist ein Messtransformator darauf ausgelegt, Messgeräten, Relais, Überwachungsgeräten und Steuerungssystemen ein genaues Signal zu liefern. Die richtige Auswahl hängt von der Primärsystemspannung, der Sekundärspannung, der Frequenz, den Genauigkeitsanforderungen, der Bürde, der Isolierung, der Phasenanordnung, der Wicklungskonfiguration, dem Installationsort, der Umgebungseinwirkung und der vorgesehenen Schutz- oder Messfunktion ab. Elektromagnetische, kapazitive und elektronische Technologien bieten unterschiedliche Ansätze zur Gewinnung proportionaler Spannungssignale. Innen- und Außendesigns berücksichtigen auch unterschiedliche Umgebungsbedingungen. Eine vollständige technische Bewertung muss daher elektrische Leistung, Isolierung, Konstruktion, Zubehör, Schutz, Installation und Wartung als ein koordiniertes System berücksichtigen.
Inhaltsverzeichnis
Klicken Sie auf ein beliebiges Thema, um direkt zum Abschnitt zu springen.
- 1. Warum ist Spannungsmessung in Energiesystemen wichtig?
- 2. Wie funktioniert ein Instrumentenspannungswandler?
- 3. Was sind die wichtigsten Typen und Konfigurationen?
- 4. Wie wirken sich Genauigkeit und Aufwand auf die Auswahl aus?
- 5. Warum sind Isolierung und elektrische Isolierung unerlässlich?
- 6. Wie unterscheiden sich Schutz- und Messanwendungen?
- 7. Was ist der Unterschied zwischen elektromagnetischen und kapazitiven Designs?
- 8. Wie gehen Innen- und Außendesigns auf unterschiedliche Bedingungen ein?
- 9. Wie unterscheiden sich einphasige und dreiphasige Anwendungen?
- 10. Wie sollten Sicherungen, Sekundärerdung und Sicherheit berücksichtigt werden?
- 11. Welche Anwendungen nutzen die Instrumentenspannungsmessung?
- 12. Welche häufigen Auswahlfehler sollten vermieden werden?
- 13. Was sollte eine professionelle technische Spezifikation beinhalten?
- 14. Häufig gestellte Fragen
Warum ist Spannungsmessung in Energiesystemen wichtig?
Ohne zuverlässige Informationen über die Spannung können elektrische Netze nicht sicher und genau gesteuert werden. Bediener, Schutzrelais, Messgeräte, Automatisierungssysteme und Überwachungsgeräte sind alle auf Messsignale angewiesen, die den Zustand des primären Stromkreises darstellen.
Der direkte Anschluss herkömmlicher Messgeräte oder Niederspannungssteuergeräte an einen Mittel- oder Hochspannungsstromkreis wäre unpraktisch und potenziell gefährlich. Messwandler lösen dieses Problem, indem sie ein proportionales Sekundärsignal erzeugen, das die Primärspannung darstellt und gleichzeitig für eine elektrische Trennung zwischen dem Hochspannungskreis und dem sekundären Messkreis sorgt.
Diese Trennung hat mehrere praktische Vorteile. Die Messgeräte können auf eine standardisierte Sekundärspannung ausgelegt werden, anstatt direkt dem Primärsystem ausgesetzt zu sein. Schutzrelais können ein überschaubares Signal verarbeiten. Energiezähler können ihre Messfunktionen wahrnehmen. Betreiber können Informationen über das Stromnetz erhalten, ohne die Primärspannung direkt in die Schalttafel einspeisen zu müssen.
Bietet ein proportionales Spannungssignal für Messgeräte und Überwachungsgeräte.
Liefert Spannungsinformationen an Schutzrelais, die abnormale Systemzustände bewerten.
Trennt den sekundären Messkreis vom Hochspannungs-Primärnetz.
Stellt ein elektrisches Signal bereit, das Automatisierung, Schaltlogik, Synchronisation und andere Steuerfunktionen unterstützen kann.
Spannungsinformationen sind besonders wichtig in Systemen, in denen sich der elektrische Zustand ständig ändert. Umspannwerke, industrielle Verteilungssysteme, Transformatoreneinspeisungen, Netze für erneuerbare Energien und komplexe Versorgungssysteme benötigen alle zuverlässige Informationen über die Systemspannung.
Die Messung unterstützt auch die Fehlersuche. Wenn sich das beobachtete Sekundärsignal unerwartet ändert, können Ingenieure untersuchen, ob die Ursache mit dem Primärsystem, dem Messwandler, der Verkabelung, der Schutzschaltung oder einem anderen Teil der Messkette zusammenhängt.
Eine zuverlässige Messkette beginnt daher mit einem richtig ausgewählten Messwandler. Genauigkeit, Isolierung, Anschlusskonfiguration, sekundäre Bürde, Umgebungsbedingungen und Schutzanforderungen müssen alle gemeinsam berücksichtigt werden.
Wie funktioniert ein Instrumentenspannungswandler?
Ein elektromagnetischer Instrumentenspannungswandler funktioniert durch elektromagnetische Induktion. Die Primärwicklung ist an den Hochspannungskreis angeschlossen, während die Sekundärwicklung eine proportional niedrigere Spannung an angeschlossene Mess- oder Schutzgeräte liefert.
Das Grundverhältnis wird durch das Verhältnis von Primärwindungen zu Sekundärwindungen bestimmt. Wenn die Primärwicklung mit Strom versorgt wird, wird im Kern ein magnetischer Fluss aufgebaut. Dieser Fluss induziert in der Sekundärwicklung eine Spannung, die innerhalb des vorgesehenen Betriebsbereichs des Transformators proportional der Primärspannung entspricht.
Primärwicklung
Die Primärwicklung ist mit dem Hochspannungskreis verbunden. Sein Isolationssystem ist daher so ausgelegt, dass es den elektrischen Belastungen des Primärnetzes standhält.
Abhängig von der Produktarchitektur kann die Primärwicklung unterschiedliche physikalische Konstruktionen haben. Einige Designs verwenden eine herkömmliche Wicklungsanordnung, während andere die Wicklung in eine gekapselte Isolationsstruktur integrieren.
Sekundärwicklung
Die Sekundärwicklung liefert das reduzierte Spannungssignal an Messgeräte, Relais und andere Geräte. Sein Ausgang ist so ausgelegt, dass er unter bestimmten elektrischen Bedingungen proportional zur Primärspannung bleibt.
Magnetkern
Der Kern stellt den für die elektromagnetische Induktion erforderlichen magnetischen Pfad bereit. Kernkonstruktion und magnetische Eigenschaften beeinflussen Genauigkeit, Erregungsverhalten, Verluste und die Fähigkeit des Transformators, ein stabiles Sekundärsignal bereitzustellen.
Isoliersystem
Das Isolationssystem trennt die Hochspannungs-Primärwicklung von der Sekundärwicklung, dem Gehäuse und der umgebenden Struktur. Je nach Produktdesign kann es sich hierbei um Trockenisolierung, Epoxidharzverguss, Ölisolierung, Gasisolierung oder andere dielektrische Anordnungen handeln.
| Komponente | Primäre Funktion | Wichtige Überlegungen zum Design |
|---|---|---|
| Primärwicklung | Wird an den Hochspannungskreis angeschlossen | Anforderungen an Primärspannung und Isolierung |
| Sekundärwicklung | Stellt das reduzierte Messsignal bereit | Sekundärspannung, Genauigkeit, Bürde |
| Magnetkern | Stellt den magnetischen Pfad bereit | Kernmaterial und Anregungseigenschaften |
| Isoliersystem | Erhält die elektrische Trennung | Spannungsbeanspruchung, Umgebung, mechanische Stabilität |
| Gehäuse oder Gehäuse | Bietet mechanischen Schutz und Schutz vor Umwelteinflüssen | Installationsort und Expositionsbedingungen |
Sekundäre Signalqualität
Ein nützliches Sekundärsignal muss die Primärspannung genau darstellen, während angeschlossene Geräte ihre angegebene Last ziehen. Wenn der Messkreis die Sekundärseite übermäßig belastet, können das Spannungsverhältnis und die Genauigkeit beeinträchtigt werden.
Aus diesem Grund sollten Transformator, Verkabelung, Klemmen, Messgeräte, Relais und andere Sekundärgeräte als ein Stromkreis bewertet werden.
Das Funktionsprinzip mag vom Konzept her einfach sein, aber das Erreichen einer stabilen Genauigkeit unter realen Betriebsbedingungen erfordert eine sorgfältige Gestaltung des Kerns, der Wicklungen, der Isolierung, der Verbindungen und der mechanischen Struktur.
Was sind die wichtigsten Typen und Konfigurationen?
Instrumentenspannungswandler können nach Installation, Phasenanordnung, Wicklungskonfiguration, Isolationstechnik und Funktionsprinzip klassifiziert werden. Mithilfe dieser Kategorien können Ingenieure die Auswahl entsprechend den Systemanforderungen eingrenzen.
Innenkonfigurationen
Innengeräte sind für die Installation in Schaltanlagen, Umspannwerken, Elektroräumen oder anderen geschützten Umgebungen vorgesehen. Ihr Gehäuse- und Isolationsdesign kann für ein kontrolliertes Innenraumklima optimiert werden.
Gusskonstruktionen aus Epoxidharz sind in kompakten Mittelspannungsanwendungen in Innenräumen üblich, da die feste Isolierung eine abgedichtete Struktur schaffen kann, während die physische Baugruppe relativ kompakt bleibt.
Outdoor-Konfigurationen
Außengeräte sind direkt Regen, Feuchtigkeit, Temperaturschwankungen, Sonnenlicht, Staub, Verschmutzung und anderen Umweltbedingungen ausgesetzt. Ihre Gehäuse- und Isolierungsanordnung muss daher auf den Einsatz im Freien abgestimmt sein.
Einphasige Konfigurationen
Einphasige Designs werden häufig verwendet, wenn jede Phase separat gemessen wird oder wenn die Anwendung eine definierte Phase-zu-Erde- oder Phase-zu-Phase-Messanordnung erfordert.
Dreiphasige Konfigurationen
Dreiphasige Anordnungen können eine koordinierte Spannungsmessung für dreiphasige Stromnetze ermöglichen. Der genaue Anschluss hängt von der Systemneutralkonfiguration und der Schutz- oder Messfunktion ab.
Konfigurationen mit zwei und drei Wicklungen
Ein Zwei-Wicklungs-Design enthält eine Primär- und eine Sekundärwicklung. Ein Design mit drei Wicklungen fügt eine zusätzliche Sekundärwicklung hinzu, die je nach elektrischem Schema eine separate Schutz- oder Erdungsfunktion unterstützen kann.
Trocken- und Gießharzsysteme
Trockensysteme verwenden eine feste oder trockene Isolierung ohne flüssiges Dielektrikum. Die Gusskonstruktion aus Epoxidharz kann ausgewählte Komponenten vollständig einkapseln und sorgt so für mechanische Stabilität und Widerstandsfähigkeit gegen Feuchtigkeit und Verschmutzung.
In Öl getauchte Designs
In Öl getauchte Konfigurationen verwenden Isolieröl als Teil des dielektrischen und thermischen Systems. Diese Konstruktionen erfordern geeignete Tankkonstruktions-, Abdichtungs-, Ölmanagement- und Wartungsverfahren.
Aufblasbare oder gasisolierte Konfigurationen
Gasisolierte Konstruktionen können verwendet werden, wenn geschlossene dielektrische Systeme geeignet sind. Bei ihrer Auswahl sollten Gehäuseabdichtung, Gaseigenschaften, Druckmanagement, Serviceverfahren und Umgebungsanforderungen berücksichtigt werden.
Kapazitive und elektronische Technologien
Nicht jedes Spannungsmesssystem basiert auf einem herkömmlichen elektromagnetischen Transformator. Kapazitive Spannungswandler verwenden einen kapazitiven Teiler in Kombination mit einem elektromagnetischen Abschnitt, während elektronische Spannungssensoren Erfassungs- und Signalumwandlungsmethoden verwenden, um einen proportionalen elektrischen Ausgang zu erzeugen.
| Einstufung | Typische Optionen | Auswahlfokus |
|---|---|---|
| Installation | Drinnen, draußen | Umwelteinflüsse und Gehäusedesign |
| Phase | Einphasig, dreiphasig | Netzwerkkonfiguration und Messschema |
| Wicklung | Zweiwickler, dreiwickler | Messung, Schutz, Hilfsfunktionen |
| Isolierung | Trocken, Gießharz, Öl, Gas | Spannungsklasse, Umgebung, Wartung |
| Funktionsprinzip | Elektromagnetisch, kapazitiv, elektronisch | Spannungsniveau, Genauigkeit, Systemarchitektur |
Die Auswahl sollte mit den Anwendungs- und Netzwerkanforderungen beginnen und nicht nur mit der Produktkategorie. Unterschiedliche Konfigurationen können ähnliche Messfunktionen erfüllen und gleichzeitig unterschiedliche Installations- und Wartungseigenschaften bieten.
Wie wirken sich Genauigkeit und Aufwand auf die Auswahl aus?
Genauigkeit ist einer der wichtigsten technischen Aspekte, da das Sekundärsignal zur Energiemessung, Systemüberwachung, zum Schutz, zur Steuerung oder für mehrere Funktionen gleichzeitig verwendet werden kann.
Genauigkeitsklasse
Die Genauigkeitsklasse beschreibt den zulässigen Messfehler unter definierten Bedingungen. Unterschiedliche Anwendungen können unterschiedliche Genauigkeitsanforderungen haben.
Für die Messung verwendete Messkreise können eine höhere Genauigkeit erfordern als Anwendungen, bei denen der Transformator hauptsächlich ein Schutzsignal liefert. Die richtige Klasse hängt daher davon ab, was der Sekundärkreis leisten muss.
Bewertete Belastung
Unter Bürde versteht man die an die Sekundärwicklung angeschlossene Last. Dazu gehören Messgeräte, Relaiseingänge, Wandler, Kabel, Klemmenblöcke und andere angeschlossene Geräte.
Weicht die tatsächliche Bürde des Sekundärkreises erheblich von den Bedingungen ab, für die der Transformator spezifiziert wurde, können sich Genauigkeit und Ausgangsverhalten ändern.
Verhältnisgenauigkeit
Das Übersetzungsverhältnis muss innerhalb der vorgegebenen Toleranz bleiben. Eine Nichtübereinstimmung zwischen dem beabsichtigten Verhältnis und dem tatsächlichen Verhältnis kann sowohl Messwerte als auch Schutzentscheidungen beeinflussen.
Phasenverschiebung
In Messsystemen mit Leistungsberechnungen sind Phasenbeziehungen wichtig. Kleine Fehler bei der Phasenverschiebung können die Genauigkeit von Berechnungen beeinträchtigen, die aus Spannungs- und Stromsignalen abgeleitet werden.
| Parameter | Was es beschreibt | Warum es wichtig ist |
|---|---|---|
| Genauigkeitsklasse | Messgenauigkeit unter definierten Bedingungen | Bestimmt die Eignung für Messung oder Schutz |
| Bewertete Belastung | Belastung des Sekundärkreises | Beeinflusst Sekundärspannung und Genauigkeit |
| Übersetzungsverhältnis | Beziehung zwischen Primär- und Sekundärspannung | Stellt sicher, dass die Messung das Primärsystem korrekt darstellt |
| Phasenverschiebung | Winkelverhältnis zwischen Primär- und Sekundärspannung | Kann Leistungs- und Schutzberechnungen beeinflussen |
Mess- und Schutzanforderungen
Messorientierte Anwendungen konzentrieren sich im Allgemeinen auf die Aufrechterhaltung einer genauen proportionalen Ausgabe über den relevanten Betriebsbereich. Bei schutzorientierten Anwendungen liegt der Schwerpunkt möglicherweise stärker auf dem Verhalten des Transformators bei abnormalen Systembedingungen und der Fähigkeit des Sekundärsignals, den Relaisbetrieb zu unterstützen.
Diese Unterscheidung sollte sich in der technischen Spezifikation widerspiegeln. Ein nur nach Nennspannung ausgewähltes Produkt kann ungeeignet sein, wenn seine Genauigkeit und Bürdeneigenschaften nicht zum angeschlossenen Stromkreis passen.
Warum sind Isolierung und elektrische Isolierung unerlässlich?
Die galvanische Trennung ist einer der zentralen Gründe für den Einsatz von Instrumentenspannungswandlern. Da der Primärkreis mit einer Spannung betrieben werden kann, die weit über dem sicheren Betriebsbereich herkömmlicher Mess- und Regelgeräte liegt, muss das Isolationssystem eine zuverlässige Trennung zwischen Primär- und Sekundärkreis ermöglichen.
Primär-zu-sekundär-Isolierung
Das Isolationssystem muss den elektrischen Belastungen standhalten, die mit der Nennprimärspannung und definierten Übergangsbedingungen einhergehen. Das Design umfasst Isoliermaterialien, Kriech- und Luftstrecken, Wicklungsanordnung, Kapselung, Anschlüsse und Gehäusegeometrie.
Solide Isolierung
Gießharzkonstruktionen können die Wicklungen und andere elektrische Komponenten verkapseln. Dieser Ansatz kann eine kompakte und mechanisch stabile Struktur bieten und gleichzeitig die direkte Einwirkung von Feuchtigkeit oder Verunreinigungen auf die Innenisolationsoberflächen verringern.
Ölisolierung
Öl bietet sowohl dielektrische Isolierung als auch Wärmeübertragungseigenschaften. Ölgefüllte Konstruktionen benötigen eine geeignete Eindämmung und Abdichtung, um die vorgesehene Innenumgebung aufrechtzuerhalten.
Gasisolierung
Gasisolierte Baugruppen verwenden ein eingeschlossenes dielektrisches Medium. Das Gehäuse muss seine Integrität bewahren und die Serviceverfahren müssen das dielektrische Medium und den Druck oder die Dichtungsanordnung des Geräts berücksichtigen.
Kriech- und Luftstrecke
Der Abstand bezieht sich auf den kürzesten Abstand durch die Luft zwischen leitenden Teilen, während sich der Kriechweg auf den Abstand entlang einer isolierenden Oberfläche bezieht. Beide sind wichtig bei der Konstruktion von Mittel- und Hochspannungsgeräten.
Umweltverschmutzung kann die Bedeutung der Kriechstrecke erhöhen, da Verunreinigungen auf einer isolierenden Oberfläche einen Weg für Leckströme schaffen können.
Die Isolierung muss der angegebenen elektrischen Beanspruchung ohne Durchschlag standhalten.
Das Isoliersystem sollte seine Funktion unter den erwarteten Feuchtigkeits-, Verschmutzungs- und Temperaturbedingungen aufrechterhalten.
Wicklungen und Isolierung müssen während des Transports, der Installation und des normalen Betriebs stabil bleiben.
Der Niederspannungsmesskreis muss ordnungsgemäß vom Primärnetz getrennt bleiben.
Isolierung ist daher keine alleinige Materialwahl. Es handelt sich um ein komplettes technisches System, das Geometrie, Materialien, Fertigungsqualität, Umwelteinflüsse und elektrische Koordination umfasst.
Für Käufer bedeutet dies, dass die Beschreibung der Isolierung konkret sein sollte. Begriffe wie trockener Typ, Gießharz, ölgekapselt oder gasisoliert bieten einen Ausgangspunkt, aber die technische Spezifikation sollte auch die vorgesehene Spannungsklasse und Installationsbedingungen erläutern.
Wie unterscheiden sich Schutz- und Messanwendungen?
Derselbe Primärspannungskreis kann Signale sowohl an Mess- als auch an Schutzsysteme liefern, die Anforderungen dieser beiden Funktionen sind jedoch nicht identisch.
Messanwendungen
Messsysteme benötigen eine stabile Proportionalspannung, damit Messgeräte und Überwachungsgeräte das Primärsystem genau abbilden können. Daher ist die Genauigkeit über den normalen Betriebsbereich hinweg besonders wichtig.
Zu den Anwendungen können Spannungsmesser, Energiezähler, Netzqualitätsgeräte, Überwachungssysteme und andere Überwachungsgeräte gehören.
Schutzanwendungen
Schutzrelais verwenden elektrische Signale, um abnormale Zustände zu erkennen. Spannungsinformationen können je nach Netzwerkarchitektur zu Unterspannungs-, Überspannungs-, Richtungs-, Distanz-, Synchronisierungs- oder anderen Schutzfunktionen beitragen.
Der Transformator muss unter den für das Schutzsystem relevanten Bedingungen ein geeignetes Signal liefern.
Kombinierte Anwendungen
Einige Systeme verwenden separate Sekundärwicklungen für unterschiedliche Funktionen. Eine Wicklung kann die Messung unterstützen, während eine andere dem Schutz zugeordnet ist.
Diese Anordnung kann dazu beitragen, die Anforderungen verschiedener Schaltkreise zu isolieren und die Wechselwirkung zwischen Messlasten und Schutzeingängen zu reduzieren.
| Anwendung | Typische Sekundärfunktion | Hauptpriorität des Designs |
|---|---|---|
| Spannungsmessung | Genaue proportionale Spannung | Spezifizierte Genauigkeit und Belastung |
| Energiemessung | Spannungssignal für elektrische Berechnungen | Verhältnisgenauigkeit und Phasenleistung |
| Relaisschutz | Spannungseingang für Fehlerlogik | Schutzleistung und geeignetes Sekundärverhalten |
| Kontrollsysteme | Spannungsrückführung oder Synchronisation | Stabiles und korrekt skaliertes Signal |
| Überwachung | Systemzustandsdaten | Zuverlässige Signalqualität und Integration |
Hilfssekundärwicklungen
Produkte mit drei Wicklungen können einen zusätzlichen Sekundärausgang für spezielle Anwendungen bieten. Der genaue Zweck hängt von der Systemkonfiguration und dem Schutzschema ab.
Dies ist einer der Gründe, warum technische Zeichnungen wertvoll sind. Ein vollständiges Wicklungsdiagramm liefert nützlichere Informationen als eine allgemeine Aussage, dass das Produkt über mehrere Ausgänge verfügt.
Sekundärkreisdesign
Der angeschlossene Stromkreis sollte in seiner Gesamtheit betrachtet werden. Lange Kabelstrecken, Klemmenblöcke, Messgeräte, Relais, Wandler und andere Geräte tragen alle zur tatsächlichen sekundären Bürde und zum Signalverhalten bei.
Was ist der Unterschied zwischen elektromagnetischen und kapazitiven Designs?
Verschiedene Spannungsmesstechnologien lösen dasselbe Grundproblem auf unterschiedliche Weise. Das Verständnis ihrer Funktionsprinzipien hilft Ingenieuren dabei, die Ausrüstung an das Netzwerk und die Anwendung anzupassen.
Elektromagnetische Technologie
Das herkömmliche elektromagnetische Design verwendet Primär- und Sekundärwicklungen, die über einen Magnetkern gekoppelt sind. Es ist bekannt, gut etabliert und für viele Mittelspannungsmess- und -schutzanwendungen geeignet.
Die Auswahl umfasst Primärspannung, Sekundärspannung, Frequenz, Genauigkeit, Bürde, Isolierung und Wicklungskonfiguration.
Kapazitive Spannungswandlertechnologie
Ein kapazitiver Spannungswandler verwendet einen kapazitiven Teiler, um die Primärspannung zu reduzieren, bevor ein elektromagnetischer Transformatorabschnitt das Signal verarbeitet. Diese Architektur kann auf höheren Spannungsebenen nützlich sein und je nach Aufbau auch bestimmte kommunikationsbezogene Anwendungen unterstützen.
Da die kapazitiven Komponenten Teil des gesamten Spannungsteilernetzwerks sind, müssen Isolierung, Frequenzverhalten, Kompensation und Systemanbindung sorgfältig berücksichtigt werden.
Elektronische Spannungsmessung
Elektronische Spannungswandler oder Sensoren können mithilfe von Sensorelementen und elektronischen Wandlern einen proportionalen Ausgang erzeugen. Diese Technologien können kompakte Systemarchitekturen und die Integration mit digitalen Schutz- oder Überwachungssystemen unterstützen.
Die Ausgangsschnittstelle, die Leistungsanforderungen, das Signalprotokoll, die Genauigkeit, die Umgebungsgrenzen und die Kompatibilität mit dem nachgeschalteten System müssen klar spezifiziert werden.
| Technologie | Grundprinzip | Typische Auswahlüberlegungen |
|---|---|---|
| Elektromagnetisch | Primär- und Sekundärwicklungen mit magnetischer Kopplung | Verhältnis, Genauigkeit, Belastung, Isolierung, Kerndesign |
| Kapazitiv | Kapazitive Spannungsteilung mit transformatorischer Umwandlung | Spannungsklasse, Frequenzverhalten, Kompensation, Systemintegration |
| Elektronisch | Sensorische und elektronische Signalumwandlung | Ausgangstyp, Elektronik, Kommunikation, Genauigkeit, Umgebungsgrenzen |
Warum die Wahl der Technologie wichtig ist
Die richtige Technologie hängt vom Netzwerk ab und nicht von einer allgemeinen Präferenz. Für eine kompakte Mittelspannungs-Schaltanlagenanwendung im Innenbereich gelten möglicherweise andere Anforderungen als für eine Hochspannungs-Außenschaltanlage.
Platz, Umwelteinflüsse, Isolationsanforderungen, Wartungsstrategie, Messgenauigkeit, Kommunikationsarchitektur und die vorgesehene Schutzfunktion beeinflussen alle die geeignete Technologie.
Wie gehen Innen- und Außendesigns auf unterschiedliche Bedingungen ein?
Die Installationsumgebung beeinflusst das Gehäuse, die Isolierung, den Oberflächenschutz, die Anschlüsse, die Abdichtung, die mechanische Struktur und den Wartungsansatz.
Elektrische Innenräume
Geräte im Innenbereich profitieren im Vergleich zu Installationen im Freien typischerweise von einer kontrollierten Temperatur und Luftfeuchtigkeit. Dies kann kompakte Isolierungs- und Gehäusekonstruktionen ermöglichen, sofern im Raum selbst geeignete Umgebungsbedingungen herrschen.
Mittelspannungsgeräte für Innenräume müssen möglicherweise auch in standardisierte Schaltanlagenräume passen. Daher sind kompakte Abmessungen, Montageanordnung, Kabelzugang und Klemmenausrichtung wichtig.
Umspannwerke im Freien
Outdoor-Ausrüstung muss Witterungseinflüssen standhalten. Regen, Feuchtigkeit, ultraviolette Strahlung, Umweltverschmutzung, Staub, Wind und Temperaturschwankungen können sich auf die Ausrüstung auswirken.
Gehäusematerialien, Abdichtung, Schirme, Kriechstrecke, Oberflächenbehandlung und Anschlussdesign sollten diese Bedingungen widerspiegeln.
Verschmutzung und Kontamination
Industriestandorte und Küstengebiete können deutlich anspruchsvollere Kontaminationsbedingungen aufweisen als saubere Innenräume.
Isolieroberflächen müssen die entsprechende Leistung beibehalten, wenn sie Feuchtigkeit und Verschmutzung ausgesetzt sind. Daher kann die physische Anordnung von Isolatoren und Schutzschuppen wichtig sein.
Temperaturschwankungen
Bei Outdoor-Geräten können erhebliche tägliche und saisonale Temperaturschwankungen auftreten. Diese Veränderungen können zu mechanischer Ausdehnung und Kontraktion sowie zu Kondensationsrisiken führen.
| Zustand | Möglicher Effekt | Design-Antwort |
|---|---|---|
| Luftfeuchtigkeit | Kondensation und Isolationsstress | Angemessenes Gehäuse und Anti-Kondensations-Design |
| Regen | Feuchtigkeitseinwirkung | Geeignete Dichtung, Gehäuse und Anschlussschutz |
| Verschmutzung | Oberflächenverschmutzung und Leckagepfade | Geeignete Kriech- und Isolationsanordnung |
| UV-Belastung | Materialalterung | Geeignete Materialien und Oberflächenbehandlung für den Außenbereich |
| Temperaturwechsel | Kondensation und mechanische Beanspruchung | Materialauswahl und Umweltbewertung |
Einbaulage innerhalb der Schaltanlage
Bei der Installation in einer Mittelspannungsschaltanlage muss der Transformator in den verfügbaren Raum passen und gleichzeitig die erforderlichen Abstände und Anschlüsse einhalten.
Kabelführungen, Primärklemmen, Sekundärverkabelung, Inspektionszugang und angrenzende Geräte sollten während der Schalttafelkonstruktionsphase überprüft werden.
Wie unterscheiden sich einphasige und dreiphasige Anwendungen?
Die Phasenanordnung ist ein wichtiger Teil des Systemdesigns, da der Transformator mit der Art und Weise übereinstimmen muss, wie die Spannung im Stromnetz gemessen wird.
Einphasige Messung
Mit einphasigen Geräten kann je nach Verdrahtungsschema eine einzelne Phase oder eine definierte Phase-Erde- oder Phase-Phase-Spannung gemessen werden.
Diese Anordnung ist üblich, wenn separate Phasenmessungen erforderlich sind oder wenn das Schutzdesign bestimmte Spannungsreferenzen verwendet.
Dreiphasige Messung
Dreiphasensysteme erfordern eine koordinierte Messung der drei Phasenspannungen. Die Konfiguration des Transformators hängt davon ab, ob das System geerdet oder ungeerdet ist oder eine andere Neutralleiteranordnung verwendet.
Anschlusspläne sind daher unerlässlich, da zwei Systeme mit ähnlichen Spannungswerten eine unterschiedliche Transformatorverkabelung erfordern können.
Wicklungsanordnungen
Doppelwicklungskonstruktionen bieten einen Hauptsekundärkreis. Dreiwicklungskonstruktionen fügen eine weitere Sekundärwicklung hinzu, die einer separaten Funktion zugewiesen werden kann.
Die zusätzliche Wicklung kann nützlich sein, wenn Mess- und Schutzschaltungen unterschiedliche Ausgänge benötigen.
Verbindungsschemata
Mögliche Anordnungen können Phase-zu-Phase-Messung, Phase-zu-Erde-Messung, Open-Delta-bezogene Anordnungen oder andere systemspezifische Konfigurationen umfassen. Das richtige Schema hängt vom Stromnetz ab.
Nützlich, wenn eine definierte einzelne Phasenspannung gemessen oder überwacht werden muss.
Geeignet zur koordinierten Spannungsmessung in dreiphasigen Stromnetzen.
Bietet einen Primär- und einen Sekundärkreis für die vorgesehene Mess- oder Steuerfunktion.
Fügt einen sekundären Hilfsausgang für einen unabhängigen Schutz oder eine spezielle Schaltung hinzu.
Warum der Schaltplan wichtig ist
Ein Produktname allein kann nicht immer die vollständige Phasen- und Wicklungskonfiguration vermitteln. Ein Schaltplan zeigt, welche Anschlüsse zu jeder Wicklung gehören und wie der Transformator an das externe System angeschlossen werden soll.
Dies ist besonders wichtig für kundenspezifische Installationen, bei denen der Sekundärkreis an mehrere verschiedene Geräte angeschlossen ist.
Wie sollten Sicherungen, Sekundärerdung und Sicherheit berücksichtigt werden?
Instrumentenspannungswandler werden direkt an Hochspannungskreise angeschlossen, daher erfordern ihr Schutz und ihre Sekundärverkabelung eine sorgfältige Konstruktion.
Primärsicherungen
Einige Transformatorkonfigurationen enthalten Hochspannungssicherungen oder sind mit externen Schutzsicherungen ausgestattet. Ihr Zweck besteht darin, die Folgen interner Fehler zu begrenzen und das umgebende elektrische System gemäß dem entworfenen Schutzschema zu schützen.
Der Sicherungswert und die Koordination sollten zum Transformator und zum Netzwerk passen und nicht unabhängig ausgewählt werden.
Sekundärerdung
Der Sekundärkreis verwendet normalerweise eine definierte Erdungsanordnung, um eine bekannte Referenz herzustellen und das Risiko einer versehentlichen Potenzialübertragung von der Sekundär- zur Primärseite zu verringern.
Die genaue Erdungsmethode sollte dem Transformatordesign, den elektrischen Vorschriften, der Schutzphilosophie und den örtlichen Installationsanforderungen entsprechen.
Terminalidentifikation
Primär- und Sekundärterminals sollten deutlich gekennzeichnet sein. Eine falsche Verkabelung kann die Messpolarität, die Schutzfunktionen und die Sicherheit des am Sekundärkreis arbeitenden Personals beeinträchtigen.
Verbindungssicherheit
Sekundärkreise sollten so verlegt und geschützt werden, dass sie nicht durch Vibrationen, scharfe Kanten, Hitze, Feuchtigkeit oder mechanische Einwirkungen beschädigt werden.
Wartungsisolation
Das Wartungspersonal benötigt ein klar definiertes Verfahren zum Isolieren der zugehörigen Primärgeräte und zum Nachweis der relevanten Bedingungen, bevor es am Sekundärkreis oder an umgebenden Geräten arbeitet.
- Bestätigen Sie den Primärschutz:Überprüfen Sie die für den Transformator definierte Sicherungs- oder Schutzvorrichtungsanordnung.
- Überprüfen Sie die sekundäre Erdung:Befolgen Sie die genehmigten Erdungs- und Potenzialausgleichsanordnungen.
- Identifizieren Sie jedes Terminal:Passen Sie die Verkabelung an den genehmigten Schaltplan und das Typenschild des Transformators an.
- Sekundärverkabelung schützen:Halten Sie die Kabel von mechanischen und umweltbedingten Gefahren fern.
- Befolgen Sie die Isolationsverfahren:Wartungsarbeiten sollten nur im Rahmen der festgelegten elektrischen Sicherheitsvorkehrungen durchgeführt werden.
Sicherheit ist daher Systemverantwortung. Produktkonstruktion, Installation, Schutz, Erdung, Dokumentation und Betriebsverfahren müssen einander unterstützen.
Welche Anwendungen nutzen die Instrumentenspannungsmessung?
In vielen Teilen der modernen elektrischen Infrastruktur ist eine Spannungsmessung erforderlich. Die genaue Transformatorkonfiguration hängt von der Netzwerkspannung, der physischen Umgebung, den Genauigkeitsanforderungen, dem Schutzschema und der Art der angeschlossenen Geräte ab.
Unterstützt Spannungsmessung, Schutz, Steuerung, Messung und Überwachung in eingehenden und ausgehenden Schaltkreisen.
Stellt Spannungssignale für Motoren, Transformatoren, Einspeisungen, Schutzsysteme und elektrische Überwachung bereit.
Unterstützt Spannungsüberwachung und -schutz in Solar-, Wind- und anderen erzeugungsbezogenen Netzwerken.
Stellt Messsignale für elektrische Mittelspannungsverteilungssysteme bereit, die große Anlagen versorgen.
Passt in Mittelspannungsbaugruppen, bei denen Messung und Relaisschutz ein kontrolliertes Spannungssignal benötigen.
Bietet proportionale Spannungsinformationen zur Überwachung, Steuerung, Synchronisierung und Automatisierung elektrischer Systeme.
Anwendungen für Umspannwerke
Umspannwerke benötigen häufig Spannungssignale für Schutzrelais, Messung, Steuerungssysteme und Bedienerüberwachung. Ein Transformator kann daher zu einer kritischen Schnittstelle zwischen dem Primärnetz und der Leitwarte werden.
Industrieanlagen
Große Industrieanlagen können über mehrere Mittelspannungszuleitungen verfügen, die Motoren, Transformatoren, Prozessausrüstung und Verteilertafeln versorgen. Die Spannungsmessung unterstützt sowohl Routineüberwachungs- als auch Schutzfunktionen.
Systeme für erneuerbare Energien
Solar- und Windkraftanlagen nutzen elektrische Sammel- und Transformationssysteme, bei denen die Spannungsmessung den Schutz, die Überwachung, die Synchronisierung und die Netzwerksteuerung unterstützen kann.
Schaltanlagenanwendungen
Kompakte Gussharzkonstruktionen können in Innenschaltanlagen integriert werden, bei denen Platz, Isolierung, Verschmutzungsbeständigkeit und Zugänglichkeit der Verkabelung in Einklang gebracht werden müssen.
Gewerbebauten
Große Gewerbeanlagen können Mittelspannungs-Einspeisungen und interne Verteilungssysteme nutzen. Die Messung der Instrumentenspannung kann Informationen für Energiemanagement- und Schutzsysteme liefern und gleichzeitig die erforderliche Trennung vom Primärkreis aufrechterhalten.
Bei all diesen Anwendungen sollte der Transformator nach dem tatsächlichen Stromnetz und nicht nach einer generischen Produktkategorie ausgewählt werden.
Welche häufigen Auswahlfehler sollten vermieden werden?
Viele Messprobleme beginnen bereits in der Spezifikationsphase. Ein Transformator hat möglicherweise die richtige Nennprimärspannung, ist aber dennoch ungeeignet, weil das Sekundärverhältnis, die Bürde, die Genauigkeit, die Isolierung, die Wicklungsanordnung oder die Installationsumgebung nicht zum Projekt passen.
- Auswahl nur nach Primärspannung:Auch die Sekundärspannung, Genauigkeit, Bürde, Phasenanordnung und Isolierung spielen eine Rolle.
- Sekundärbelastung ignorieren:Zähler, Relais, Verkabelung und Klemmen belasten gemeinsam den Sekundärkreis.
- Verwendung der falschen Wicklungskonfiguration:Für Schutz und Messung sind möglicherweise separate Sekundärkreise erforderlich.
- Ignorieren des neutralen Systems:Die Erdung und Phasenanordnung beeinflussen den passenden Transformatoranschluss.
- Mischung von Innen- und Außenanforderungen:Der Umweltschutz muss zum Installationsort passen.
- Mit Blick auf die Sicherungskoordination:Der Primärschutz sollte mit dem Transformator und dem Stromnetz koordiniert werden.
- Kabellänge ignorieren:Sekundärkabel tragen zur Gesamtbelastung bei und sollten in die Berechnung einbezogen werden.
- Auswahl ohne Schaltplan:Eine Produktbeschreibung allein offenbart möglicherweise nicht die vollständige Phasen- und Wicklungsanordnung.
Das reine Verhältnisproblem
Zwei Produkte können das gleiche nominale Primär-Sekundär-Verhältnis, aber unterschiedliche Genauigkeit, Belastung, Isolierung, physikalische Abmessungen oder Anschlussanordnungen aufweisen.
Das Verhältnis ist notwendig, reicht aber für einen vollständigen technischen Vergleich nicht aus.
Das Problem „überall das gleiche Produkt“.
Für eine Innenschaltanlage und eine freiliegende Umspannstation im Freien gelten wesentlich unterschiedliche Umgebungsanforderungen. Die Verwendung einer generischen Konfiguration ohne Beurteilung der Standortbedingungen kann zu vermeidbaren Risiken führen.
Das unvollständige Sekundärkreisproblem
Ingenieure spezifizieren manchmal den Transformator, ohne die nachgeschalteten Zähler und Schutzrelais vollständig zu identifizieren. Dies kann es schwierig machen, die tatsächlichen Belastungs- und Genauigkeitsbedingungen zu überprüfen.
Das Dokumentationsproblem
In der technischen Dokumentation sollten Wicklungsanschlüsse, Übersetzungsverhältnisse, Anschlussplan, Isolationstyp, Montageanordnung und Nennbedingungen klar dargelegt sein. Eine unvollständige Dokumentation kann die Installation und Inbetriebnahme unnötig erschweren.
Was sollte eine professionelle technische Spezifikation beinhalten?
Eine professionelle Spezifikation sollte Elektroingenieuren, Beschaffungsteams, Herstellern, Installateuren, Inbetriebnahmepersonal und Wartungspersonal genügend Informationen liefern, um genau zu verstehen, welche Transformatorkonfiguration erforderlich ist.
| Spezifikationsbereich | Zu definierende Informationen | Warum es wichtig ist |
|---|---|---|
| Primärsystem | Nennspannung, Frequenz, Phasenanordnung | Definiert die elektrische Betriebsumgebung |
| Sekundärsystem | Sekundärspannung und Wicklungsanordnung | Passt zu Messgeräten, Relais und Steuerkreisen |
| Genauigkeit | Genauigkeitsklasse und anwendbare Betriebsbedingungen | Bestätigt die Eignung zur Messung oder zum Schutz |
| Last | Sekundäre Nennlast und angeschlossene Lasten | Unterstützt eine genaue Sekundärausgabe |
| Isolierung | Trocken-, Gießharz-, Öl-, Gas- oder anderes System | Entspricht den Spannungs- und Umgebungsanforderungen |
| Installation | Innen- oder Außenbereich, Montageabmessungen, Anschlussausrichtung | Stellt physikalische Kompatibilität sicher |
| Schutz | Sicherungsanordnung, Erdung, Relaisanschlüsse | Unterstützt den sicheren Systembetrieb |
| Konstruktion | Gehäuse, Gehäuse, Wicklung, Kern, Anschlüsse | Bietet eine vollständige Produktbeschreibung |
| Testen | Routinemäßige und anwendbare Leistungsüberprüfung | Unterstützt Qualität und Inbetriebnahmeabnahme |
Beginnen Sie mit dem Stromnetz
Die Spezifikation sollte zunächst das primäre elektrische System definieren. Dazu gehören Spannung, Frequenz, Phasenkonfiguration, Erdungsanordnung und der vorgesehene Messpunkt.
Definieren Sie jeden sekundären Ausgang
Jede Sekundärwicklung sollte einen definierten Zweck haben. Eine Messwicklung und eine Schutzwicklung sollten nicht allein deshalb als identisch betrachtet werden, weil beide eine niedrige Spannung ausgeben.
Anschlusslast definieren
Die Spezifikation sollte Messgeräte, Relais, Wandler, Steuergeräte, Klemmenblöcke und ungefähre Kabellängen angeben. Die gesamte angeschlossene Bürde bestimmt den tatsächlichen Belastungszustand der Sekundärwicklung.
Definieren Sie Isolierungs- und Umweltanforderungen
Der Installationsort sollte klar angegeben werden. Innen- und Außensysteme können unterschiedliche Isolierungen, Gehäuse, Oberflächenbehandlungen und Umgebungseigenschaften erfordern.
Definieren Sie physikalische Abmessungen
Montageabmessungen, Klemmenpositionen, Befestigungslöcher, Gesamthöhe, -breite und -tiefe können entscheidend sein, wenn der Transformator in einem Schaltanlagenraum installiert wird.
Verdrahtungs- und Anschlusspläne definieren
Ein kontrollierter Schaltplan sollte Primäranschlüsse, Sekundäranschlüsse, Wicklungsbeziehungen, Erdungspunkte und externe Schutzanordnungen identifizieren.
Definieren Sie Inspektion und Prüfung
Die Prüfung sollte dem Transformatortyp und den Projektanforderungen entsprechen. Zu den Routineprüfungen können die elektrische Leistung, Prüfungen im Zusammenhang mit der Isolierung, Wicklungsbeziehungen und Funktionsüberprüfungen gehören.
Bestätigen Sie Primärspannung, Sekundärspannung, Frequenz, Phasenanordnung, Erdungssystem, Genauigkeit und Bürde.
Bestätigen Sie Abmessungen, Montageposition, Anschlussausrichtung, Gehäuseanordnung und Servicezugang.
Bestätigen Sie die Exposition im Innen- oder Außenbereich, die Luftfeuchtigkeit, die Kontamination, die Temperatur, die Höhe und die Korrosionsbedingungen.
Bestätigen Sie die primäre Sicherung, die sekundäre Erdung, die Relaisverbindungen und die beabsichtigte Schutzphilosophie.
Ein praktischer Auswahl-Workflow
- Definieren Sie das primäre Netzwerk:Identifizieren Sie Spannung, Frequenz, Phasenkonfiguration, Erdungsanordnung und Messort.
- Sekundäranforderungen definieren:Geben Sie die Sekundärspannung, die Anzahl der Wicklungen und den Zweck jedes Ausgangs an.
- Genauigkeit ermitteln:Passen Sie die Genauigkeitsklasse an die Mess-, Überwachungs-, Schutz- oder Steuerungsanforderungen an.
- Belastung berechnen:Dazu gehören Messgeräte, Relais, Kabel, Klemmen, Wandler und andere angeschlossene Geräte.
- Isolierung auswählen:Wählen Sie eine geeignete Trocken-, Gießharz-, Öl-, Gas- oder andere Isolationsarchitektur.
- Umgebung prüfen:Bewerten Sie Innen- und Außenbedingungen, Luftfeuchtigkeit, Verschmutzung, Temperatur und Höhe.
- Schutz prüfen:Bestätigen Sie die Anordnung der Sicherungen, die Erdung und die Integration der Schutzschaltung.
- Körperliche Passform prüfen:Bestätigen Sie die Montageabmessungen und die Klemmenanordnung bei der endgültigen Installation.
- Dokumentation überprüfen:Stellen Sie sicher, dass die Zeichnungen, Typenschilddaten, Schaltpläne und technischen Spezifikationen dieselbe Konfiguration beschreiben.
Dieser Ansatz schafft einen klareren technischen Weg vom Systemdesign bis zur Produktauswahl. Dadurch verringert sich auch die Wahrscheinlichkeit, dass ein scheinbar kleines Detail, wie z. B. die Bürde oder der Standort des Anschlusses, während der Installation zum Problem wird.
Was sollten Käufer vor der Genehmigung anfragen?
- Maßzeichnung:Bestätigen Sie die Gesamtabmessungen, Montagepunkte, Anschlüsse und den verfügbaren Installationsraum.
- Schaltplan:Überprüfen Sie die primären und sekundären Anschlussbeziehungen und Erdungspunkte.
- Angaben zum Typenschild:Bestätigen Sie Spannungsverhältnis, Frequenz, Genauigkeit und andere Nenneigenschaften.
- Beschreibung der Isolierung:Bestätigen Sie die dielektrische Konstruktion und die vorgesehene Installationsumgebung.
- Testinformationen:Bestätigen Sie die entsprechenden Routine- oder Leistungstests für die ausgewählte Konfiguration.
Häufig gestellte Fragen
Wozu dient ein Spannungswandler?
Es reduziert eine hohe Primärspannung auf eine proportionale Sekundärspannung, die für Messung, Messung, Schutz, Überwachung und Steuerung geeignet ist. Es sorgt außerdem für eine elektrische Trennung zwischen dem Hochspannungskreis und der Sekundärausrüstung.
Was ist der Unterschied zwischen einem Spannungstransformator und einem Leistungstransformator?
Ein Leistungstransformator dient in erster Linie der Übertragung elektrischer Energie zwischen Stromkreisen, während ein Instrumentenspannungstransformator ein proportionales Spannungssignal für Messung und Schutz liefert. Sein sekundärer Ausgang ist eher für angeschlossene Instrumente und Steuergeräte als für die Übertragung von Massenstrom vorgesehen.
Wie funktioniert ein elektromagnetisches Design?
Ein elektromagnetisches Design verwendet Primär- und Sekundärwicklungen, die über einen Magnetkern gekoppelt sind. Die Primärspannung erzeugt einen magnetischen Fluss, der in der Sekundärwicklung eine proportionale Spannung induziert.
Was bedeutet das Übersetzungsverhältnis?
Das Übersetzungsverhältnis beschreibt das proportionale Verhältnis zwischen Primär- und Sekundärspannung. Dadurch kann eine hohe Systemspannung durch eine niedrigere Sekundärspannung dargestellt werden, die von Messgeräten und Relais verarbeitet werden kann.
Warum ist die Genauigkeitsklasse wichtig?
Die Genauigkeitsklasse definiert den zulässigen Messfehler unter bestimmten Bedingungen. Mess-, Überwachungs- und Schutzanwendungen können unterschiedliche Anforderungen haben, daher sollte die ausgewählte Klasse zur beabsichtigten Funktion passen.
Was ist eine Bürde in einem Sekundärkreis?
Bürde ist die an die Sekundärwicklung angeschlossene Last. Es umfasst Geräte wie Messgeräte, Schutzrelais, Wandler, Klemmen und Verbindungskabel. Die Gesamtbelastung kann die sekundäre Leistung und Genauigkeit beeinträchtigen.
Warum kann ein Transformator mehrere Sekundärwicklungen haben?
Durch mehrere Sekundärwicklungen können separate Schaltkreise unterschiedliche Funktionen ausführen. Beispielsweise kann eine Wicklung der Messung dienen, während eine andere dem Schutz oder einer anderen definierten Anwendung dient.
Was ist der Unterschied zwischen Trocken- und Gießharzbauweise?
Beide verzichten auf eine herkömmliche Flüssigkeitsisolierung, die Gießharzkonstruktion verwendet jedoch Epoxidharz, um ausgewählte Komponenten einzukapseln. Dadurch kann eine versiegelte, mechanisch stabile Struktur mit nützlicher Beständigkeit gegen Feuchtigkeit und Verschmutzung bei geeigneten Innenanwendungen geschaffen werden.
Wann ist eine Outdoor-Konfiguration erforderlich?
Eine Außenkonfiguration wird verwendet, wenn der Transformator an einem exponierten Ort installiert wird, beispielsweise in einem Umspannwerk im Freien. Bei der Planung sollten Regen, Feuchtigkeit, Temperaturschwankungen, Umweltverschmutzung, UV-Strahlung und andere Standortbedingungen berücksichtigt werden.
Kann der gleiche Transformator drinnen und draußen verwendet werden?
Nicht unbedingt. Die elektrischen Nennwerte mögen ähnlich erscheinen, aber die Gehäuse-, Isolierungs-, Oberflächenschutz-, Umgebungsbeständigkeits- und Montageanforderungen können zwischen Innen- und Außeninstallationen erheblich variieren.
Was ist ein kapazitiver Spannungswandler?
Ein kapazitiver Spannungswandler nutzt die kapazitive Spannungsteilung zusammen mit einem Transformatorabschnitt, um ein skaliertes Spannungssignal zu erhalten. Es kann in geeigneten Hochspannungsmess- und -schutzanwendungen eingesetzt werden und unterstützt je nach Ausführung auch bestimmte Kommunikationsfunktionen.
Was ist ein elektronischer Spannungswandler?
Ein elektronischer Spannungswandler oder Sensor verwendet ein Sensorelement und eine elektronische Signalumwandlung, um einen proportionalen Ausgang bereitzustellen. Seine Spezifikation muss die Sensortechnologie, die Ausgangsschnittstelle, die Genauigkeit, den Leistungsbedarf, die Umgebungsbedingungen und die Kompatibilität nachgeschalteter Geräte berücksichtigen.
Wie unterstützt ein Spannungswandler den Relaisschutz?
Es liefert ein skaliertes Spannungssignal an Schutzrelais. Abhängig vom Schutzschema kann das Relais dieses Signal für Funktionen wie Überspannung, Unterspannung, Richtungslogik, Synchronisierung oder andere anwendungsspezifische Schutzberechnungen verwenden.
Warum ist die sekundäre Erdung wichtig?
Eine definierte Sekundärerdungsanordnung stellt einen kontrollierten elektrischen Bezug her und unterstützt die Sicherheit des Sekundärkreises. Die genaue Erdungsmethode sollte dem Gerätedesign und den geltenden elektrischen Anforderungen entsprechen.
Warum ist möglicherweise eine Hochspannungssicherung enthalten?
Eine Sicherung kann den Transformator primärseitig schützen und dazu beitragen, die Folgen bestimmter interner Fehler zu begrenzen. Seine Bemessung und Koordination sollte auf den Transformator und das umgebende Stromnetz abgestimmt sein.
Welche technischen Daten sollten vor der Bestellung überprüft werden?
Wichtige Informationen umfassen Primärspannung, Sekundärspannung, Frequenz, Phasenkonfiguration, Erdungsanordnung, Genauigkeitsklasse, Bürde, Wicklungskonfiguration, Isolationstyp, Installationsort, Abmessungen, Klemmenanordnung, Schutzanforderungen und geltende Prüfanforderungen.
Kann ein Spannungswandler für ein bestimmtes Schaltanlagenprojekt angepasst werden?
Projektspezifische Konfigurationen können Spannungsverhältnis, Sekundärwicklungsanordnung, Montageabmessungen, Anschlusskonfiguration, Isolationskonstruktion, Sicherungsintegration und andere definierte technische Anforderungen umfassen. Kundenspezifische Designs sollten durch genehmigte Zeichnungen und technische Spezifikationen kontrolliert werden.
Warum sollten der Transformator und das Relais oder der Zähler zusammen spezifiziert werden?
Das Sekundärgerät erzeugt einen Teil der tatsächlichen Bürde des Transformators und bestimmt die erforderlichen Signaleigenschaften. Durch die Abstimmung des Transformators mit dem angeschlossenen Messgerät oder Relais wird sichergestellt, dass Verhältnis, Genauigkeit, Bürde und Verkabelungsbedingungen für die gesamte Messkette geeignet sind.
Wie kann eine bessere Spannungsmessung den Schutz des Stromversorgungssystems verbessern?
Zuverlässige Spannungsinformationen sind eine der Grundlagen für modernen elektrischen Schutz und Steuerung. Betreiber müssen wissen, was im Primärnetz passiert, Messgeräte benötigen stabile Messsignale und Schutzrelais benötigen zuverlässige elektrische Eingänge, wenn sie Entscheidungen über anormale Bedingungen treffen.
Die Messwandlertechnik schafft die Brücke zwischen diesen Anforderungen und dem Hochspannungsbordnetz. Durch die Bereitstellung eines proportionalen Sekundärsignals und der elektrischen Trennung ermöglicht das Gerät, dass Mess- und Schutzgeräte mit einer beherrschbaren Spannung arbeiten und gleichzeitig funktional mit dem Primärnetz verbunden bleiben.
Der Auswahlprozess sollte mit der eigentlichen Bewerbung beginnen. Primärspannung, Sekundärspannung, Frequenz, Phasenkonfiguration, Erdungsanordnung, Genauigkeit, Bürde, Wicklungsanzahl, Isolierung, Installationsumgebung, Schutz und physikalische Abmessungen sollten alle definiert werden, bevor das Produkt fertiggestellt wird.
Auch die Wahl der Technologie ist wichtig. Elektromagnetische Systeme sind nach wie vor weit verbreitet für die Messung und den Schutz von Mittelspannungen. Kapazitive Designs können geeignete Lösungen für bestimmte Hochspannungsanwendungen bieten, während elektronische Sensortechnologien zunehmend digitale elektrische Architekturen unterstützen können.
Umwelt- und mechanische Bedingungen sollten gleichermaßen sorgfältig berücksichtigt werden. Innengeräte können in einer kontrollierten Schaltanlagenumgebung betrieben werden, während Außengeräte mit Wetter, Umweltverschmutzung, Temperaturschwankungen und UV-Strahlung zu kämpfen haben.
Für Hersteller und Projektteams ist eine genaue Dokumentation ebenso wichtig wie die Hardware selbst. Maßzeichnungen, Wicklungsdiagramme, Typenschildinformationen, Anschlusskennzeichnung, Isolationsdetails, Prüfinformationen und Installationsanweisungen ermöglichen die korrekte Integration des Transformators in das endgültige elektrische System.
Letztlich eine richtig spezifizierteSpannungswandlerist mehr als eine Messkomponente. Es ist eine Schnittstelle zwischen dem primären Stromnetz und den Mess-, Schutz-, Überwachungs- und Steuerungssystemen, die dafür sorgen, dass die moderne elektrische Infrastruktur beobachtbar und beherrschbar bleibt.
Benötigen Sie eine Spannungsmesslösung für Ihr Stromnetz?
Komm schonunterstützt anwendungsspezifische Spannungsmesslösungen für Innen- und Außenkonfigurationen, Wicklungsanordnungen, Isolationssysteme, Schutzanforderungen und kundenspezifische technische Spezifikationen. Für Projektanforderungen und technische Diskussionen,Kontaktieren Sie uns.
