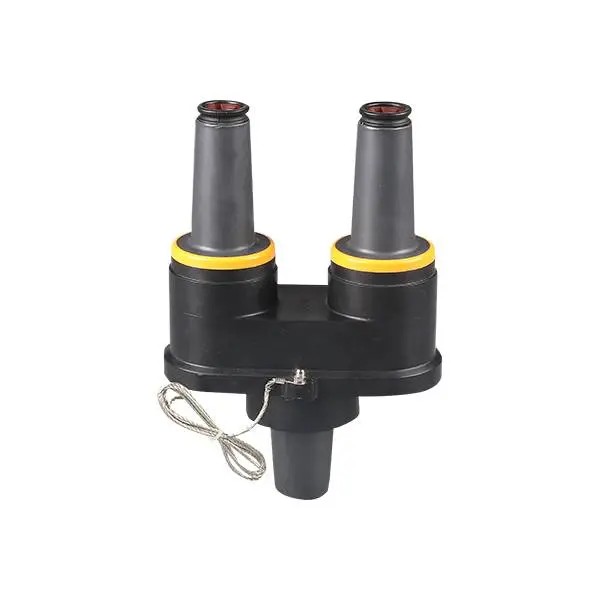

24KV 200A drehbarer Durchführungseinsatz

Kaufen Sie den drehbaren 24KV 200A-Durchführungseinsatz von Comewill, einem vertrauenswürdigen chinesischen Hersteller und Lieferanten von Mittelspannungskabelzubehör. Dieser drehbare Durchführungseinsatz wurde für 24-kV-Verteilungssysteme entwickelt und ermöglicht die Konfiguration mit zwei Durchführungen aus einem einzigen Durchführungsschacht. Dies ermöglicht die einfache Umwandlung von Radialtransformatoren in Durchgangssysteme und bietet gleichzeitig zusätzlichen Überspannungsableiterschutz. Mit der patentierten drehmomentbegrenzenden Ratscheninstallation, der EPDM-Isolierung und dem vollständig abgeschirmten Tauchdesign bietet Comewill hochwertige, maßgeschneiderte und vorrätige Großhandelslösungen für eine sichere und effiziente unterirdische Stromverteilung.

Produktdefinition

Ein drehbarer 24-kV-200-A-Durchführungseinsatz ist ein Lasttrennungszubehör, das in einem universellen Durchführungsschacht an Geräten wie auf einer Unterlage montierten Transformatoren oder Schaltanlagen installiert wird. Es schafft zwei 200-A-Lasttrennschnittstellen und ermöglicht es Ingenieuren, mehrere Kabel anzuschließen, Überspannungsableiter zu installieren oder radiale Einspeisesysteme in Durchgangskonfigurationen umzuwandeln.

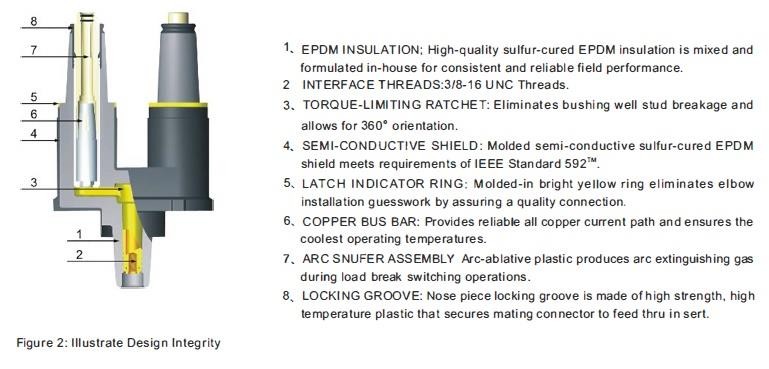

Technische Kernmerkmale

1. Dual-Interface-Durchführungsdesign

Der Einsatz ermöglicht zwei Lasttrennschnittstellen von einem Durchführungsschacht aus, wodurch es einfach ist, radiale Einspeisetransformatoren in Durchgangstransformatoren umzuwandeln oder einen Serien-Blitzableiterschutz hinzuzufügen. Dadurch wird die Netzwerkflexibilität erheblich verbessert.

2. Patentierter drehmomentbegrenzender Ratschenmechanismus

Eine eingebaute drehmomentbegrenzende Ratschenkonstruktion verhindert, dass Installateure die Schrauben der Durchführungsbohrung versehentlich zu fest anziehen. Wenn das richtige Drehmoment erreicht ist, erzeugt der Mechanismus ein hörbares Klicken, was eine genaue und sichere Installation gewährleistet und gleichzeitig das Risiko von Geräteschäden verringert.

3. 360° drehbare Positionierung

Nach der Installation kann der Einsatz um volle 360 ​​Grad gedreht werden, sodass Ingenieure die Steckverbinder entsprechend den Anforderungen der Kabelführung positionieren können. Diese Funktion vereinfacht die Installation in engen Transformatorräumen.

4. Hochwertige EPDM-Isolierung

Das Produkt ist aus schwefelgehärtetem EPDM-Isolier- und Halbleiterkautschuk geformt und bietet hervorragende elektrische Isolierung, Spannungskontrolle und Umweltabdichtung. Zusammen mit passenden Komponenten ergibt sich ein vollständig geschirmtes und tauchfähiges Anschlusssystem.

5. Visuelle Installationsanzeige

Ein gelber Verriegelungsanzeigering rund um den Buchsenkragen bietet eine klare Installationsbestätigung. Wenn der Ring vollständig vom Winkelverbinder abgedeckt ist, ist die Verbindung sicher. Falls sichtbar, sind Anpassungen erforderlich. Dies verbessert die Installationsgenauigkeit und -sicherheit.

Installation

Für den ordnungsgemäßen Einbau des Einsatzes sind keine Spezialwerkzeuge erforderlich. Ein gereinigter und geschmierter Einsatz wird einfach in eine Buchsenmulde gelegt und im Uhrzeigersinn gedreht. Wenn sich die drehmomentbegrenzende Ratsche mit einem hörbaren Klicken löst, ist der Einsatz ordnungsgemäß installiert und mit dem richtigen Drehmoment festgezogen. Die fortgesetzte Drehung im Uhrzeigersinn ermöglicht eine vollständige 360°-Positionierung, um den Anforderungen der Anwendung gerecht zu werden. Um einen stromlosen Einsatz zu entfernen, drehen Sie ihn einfach gegen den Uhrzeigersinn.

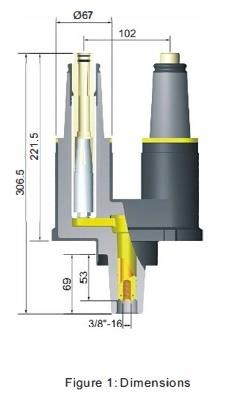

Beschreibung und Abmessungen

FAQ

 1. Wofür wird ein 24KV 200A drehbarer Durchführungseinsatz verwendet?

Es wird in Mittelspannungsverteilungssystemen verwendet, um zwei 200-A-Lasttrennschnittstellen aus einem Durchführungsschacht zu schaffen und so Kabelverbindungen, die Umwandlung von Transformatordurchführungen und die Installation von Überspannungsableitern zu ermöglichen.

2. Wo wird dieses Produkt üblicherweise installiert?

Es wird typischerweise in auf Sockeln montierten Transformatoren, unterirdischen Schaltanlagen und Stromverteilerschränken in unterirdischen Kabelnetzen installiert.

3. Welche Anschlüsse sind mit diesem Einsatz kompatibel?

Der Einsatz funktioniert mit 200-A-Lasttrenn-Winkelsteckverbindern, Winkel-Überspannungsableitern und Gerätedurchführungsschächten derselben Nennspannung.

4. Unterstützt der Einsatz den unterirdischen Einsatz?

Ja. Mit EPDM-Isolierung und einem vollständig abgeschirmten Tauchdesign funktioniert es zuverlässig im Untergrund oder im Freien.

5. Was ist der Vorteil des drehbaren Designs?

Die um 360° drehbare Positionierung ermöglicht eine flexible Kabelführung und erleichtert die Installation in begrenzten Transformator- oder Schaltanlagenräumen.

6. Was zeigt der gelbe Anzeigering an?

Wenn der gelbe Ring vollständig abgedeckt ist, ist der Winkelverbinder korrekt installiert. Wenn es immer noch sichtbar ist, muss die Verbindung angepasst werden.
