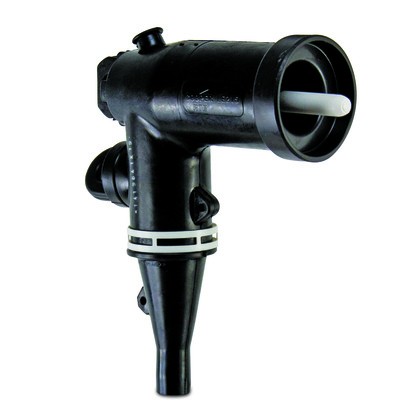

15KV 200A Loadbreak-Winkelverbinder

Kauf bevorzugt – Willkommen (Wenzhou) Electric Co., Ltd 15 kV 200 A Lasttrenn-Winkelsteckverbinder mit Testpunkt

Als professioneller Hersteller möchte Comewill Ihnen hochwertige 15KV 200A-Lasttrenn-Winkelsteckverbinder anbieten, die über eine zuverlässige Struktur und starke Anpassungsfähigkeit verfügen und die effizienten Verbindungsanforderungen des Verteilungssystems erfüllen können. Es handelt sich um eine hochwertige Wahl bei der Beschaffung von Energietechnik, die Sicherheit und Praktikabilität vereint.

Komponenten EIGENSCHAFTEN

Geformte äußere Abschirmung: Die Hülle ist 1/8 Zoll dick und die leitfähige Peroxid-gehärtete EPDM-Hülle ist verschleißfest und ein integraler Bestandteil des Leerlaufdesigns.

EPDM-Isolierung: Peroxid-Härtungsprozess mit guten Spannungsrelaxationseigenschaften, der eine lange Lebensdauer bei hohen Umgebungstemperaturen gewährleistet. Dieses Material ist mit allen festen dielektrischen Kabelisolierungen und -abschirmungen kompatibel.

Geformte leitfähige Einsätze: Werden zur Kontrolle elektrischer Spannungen und zur Abschirmung von Kompressionssteckverbindern verwendet.

Bedienauge: Entwickelt, um den Ein-/Aus-Betrieb eines geeigneten Hot-Stick-Werkzeugs zu ermöglichen, wenn es mit Strom versorgt wird (unter Last). Es ist so konstruiert, dass es einer statischen Spannung von 500 Pfund und einem Torsionsmoment von 10 Fuß-Pfund standhält

Kompressionskabelschuh: Erfüllt alle Anforderungen von ANSI C119.4 für Typ-A-Steckverbinder.

Testpunkt: Unterstützung der Installation von Fehlerstromkreisanzeigen. Dieser Punkt dient gleichzeitig als Spannungsanzeige, wenn er mit Geräten mit hoher Impedanz verwendet wird.

Kabeleinführung: Halbleitende Gummischicht, die zur Erweiterung der Abschirmschicht der Kabelisolierung und zur Kontrolle der internen Spannungsbelastung verwendet wird; Seine Presspassung mit der Kabelisolationsoberfläche gewährleistet eine ausreichende Kriechstrecke und Spannungsfestigkeit.

Erdungslasche: Bietet die Möglichkeit, Erdungsdrähte anzuschließen, um störungsfreie Strukturen zu gewährleisten.

Weiß-Schwarz-Weiß-Kennzeichnungsband: Kennzeichnungswinkel mit dreiphasigem Schaltbetrieb und Fehlereinschaltstrom von 3 Ø.

Bedienerschnittstelle: Wird zur Anpassung aller nach IEEE-Standards hergestellten Komponenten verwendet.

Sicherungsring: Sichert das Winkelstück am Gegenprodukt. Wenn die angelegte Spannung ihren anfänglichen Wert für das Lösen aus der passenden Nut des Buchseneinsatzes überschreitet, wird der Lasttrennschalter ausgelöst, um eine schnelle Trennung zu erreichen.

Lasttrennsonde: Hergestellt aus verzinntem Kupfer, um einen reibungslosen Strompfad zu gewährleisten und einen stabilen Last-Ein-/Ausschaltvorgang zu unterstützen.

Beschreibung

Vorteile und Anwendungen | Winkelverbinder zum Trennen der Wicklungsdrahtlast

Kernstärken
Das sichere Trennen und Schalten der Last des 15-kV-200-A-Lasttrennwinkelsteckers kann ohne externe Werkzeuge mit bequemer und effizienter Bedienung erreicht werden.
Einführung eines vollständig abgeschirmten und tauchfähigen Designs, um die Sicherheit der Bediener in jeder Hinsicht zu gewährleisten;
Der 15-KV-200-A-Loadbreak-Winkelsteckverbinder kann mit anderen Steckverbindern ausgetauscht werden, die dem IEEE 386-Standard entsprechen, und bietet eine hohe Kompatibilität.
Stellen Sie optionales Zubehör bereit, einschließlich Lasttrenneinsätzen, isolierten Steckern und Erdungshülsen, um den unterschiedlichen Nutzungsanforderungen gerecht zu werden.

Anwendbare Szenarien

Kastentransformatoren und Schaltanlagen
Erdkabelgrabensystem
Steigstange für Verteilerkabel (vertikale Stange für Verteilerkabel)
Windenergie, Solarenergie und industrielle Verteilungssysteme
Dieser hochwertige 15-KV-200-A-Lasttrenn-Winkelsteckverbinder bietet mit seinem robusten und langlebigen Konstruktionsdesign und seiner stabilen und zuverlässigen Leistung eine sichere und effiziente Lösung für moderne Mittelspannungsverteilungssysteme.
