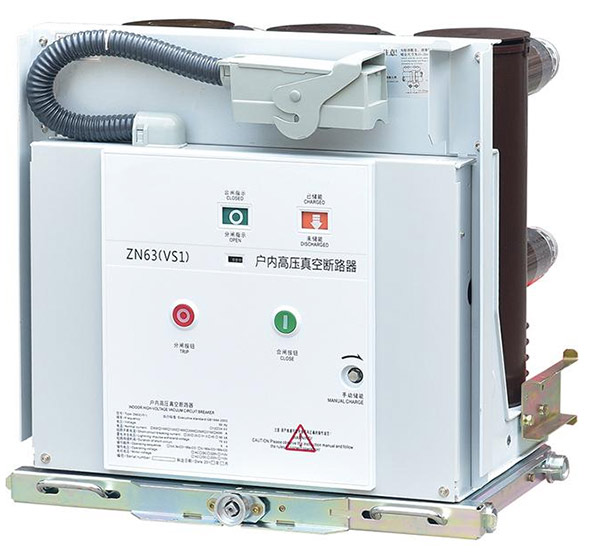

Vakuum-LeistungsschalterDie Technologie ist zu einer wichtigen Schaltlösung für die Mittelspannungs-Energieverteilung geworden, da sie die Vakuumlichtbogenunterbrechung mit einer kompakten mechanischen Struktur und einem kontrollierten elektrischen Betrieb kombiniert. Wenn sich die Kontakte in einer versiegelten Vakuum-Schaltkammer trennen, wird der Lichtbogen durch einen Prozess unterbrochen, der sich grundlegend von der Unterbrechung des Luft-, Öl- oder Gasstromkreises unterscheidet. Diese Architektur kann eine schnelle Fehlerbeseitigung, eine reduzierte routinemäßige Wartung der Schaltkammer, eine kompakte Schaltanlagenkonstruktion und wiederholtes Schalten unter definierten Betriebsbedingungen unterstützen. Die Leistung eines Leistungsschalters kann jedoch nicht allein anhand seines Unterbrechungsmediums beurteilt werden. Nennspannung, Nennstrom, Kurzschlussfähigkeit, Isolationsgrad, Kontaktsystem, Betätigungsmechanismus, Schutzrelais, Steuerspannung, Installationsumgebung, mechanische Lebensdauer und geltende Prüfanforderungen tragen alle zum endgültigen System bei. Das Verständnis dieser Zusammenhänge ist für Ingenieure, Schaltanlagenhersteller, Versorgungsunternehmen, Industrieanlagen, Projekte für erneuerbare Energien und andere Mittelspannungsnutzer von entscheidender Bedeutung.
Inhaltsverzeichnis
Klicken Sie auf ein beliebiges Thema, um direkt zum Abschnitt zu springen.
- 1. Warum benötigen Mittelspannungsschaltgeräte einen speziellen Schutz?
- 2. Wie funktioniert die Vakuumlichtbogenunterbrechung?
- 3. Was sind die Hauptkomponenten des Leistungsschalters?
- 4. Wie beeinflussen Nennspannung und Nennstrom die Auswahl?
- 5. Warum sind Kurzschlussfähigkeit und Unterbrechungsgeschwindigkeit wichtig?
- 6. Wie wirkt sich der Betriebsmechanismus auf die Leistung aus?
- 7. Was ist der Unterschied zwischen Innen- und Außendesigns?
- 8. Wie schneiden Vakuumbrecher im Vergleich zu anderen Unterbrechungstechnologien ab?
- 9. Wie funktioniert der Leistungsschalter mit Schutzrelais und Sensoren?
- 10. Welche Anwendungen nutzen diese Vermittlungstechnologie?
- 11. Welche häufigen Auswahl- und Installationsfehler sollten vermieden werden?
- 12. Wie sollten Tests und Standards bewertet werden?
- 13. Was sollte eine professionelle technische Spezifikation beinhalten?
- 14. Häufig gestellte Fragen
Warum benötigen Mittelspannungsschaltgeräte einen speziellen Schutz?
Elektrische Mittelspannungsanlagen arbeiten auf Spannungsniveaus, die sorgfältig abgestimmte Schalt- und Schutzeinrichtungen erfordern. Das Schaltgerät muss nicht nur den normalen Laststrom führen, sondern auch korrekt reagieren, wenn im Netzwerk ein Fehler auftritt.
Elektrische Verteilungsnetze verbinden routinemäßig Transformatoren, Motoren, Generatoren, industrielle Einspeisungen, Versorgungsleitungen, erneuerbare Energiequellen und andere Lasten. Unter normalen Bedingungen fließt ständig Strom durch Leiter und Schaltgeräte. Während eines Kurzschlusses kann der Strom jedoch dramatisch ansteigen und erhebliche thermische und elektrodynamische Spannungen erzeugen.
Ein Leistungsschalter bietet eine kontrollierte Methode zur Unterbrechung dieses Stroms. Sein Betrieb muss mit Schutzrelais, Stromwandlern, Spannungswandlern, Steuerkreisen und der gesamten Schutzphilosophie des Stromnetzes koordiniert werden.
Besonders wichtig ist das Unterbrechungsmedium. In der Vergangenheit wurden bei Leistungsschaltern verschiedene Methoden zur Steuerung des Lichtbogens verwendet, der beim Trennen von Kontakten entsteht. Luft, Öl und verschiedene Gase wurden in verschiedenen Gerätegenerationen verwendet. Die Vakuumtechnologie bietet einen weiteren Ansatz, bei dem der primäre Lichtbogenunterbrechungsprozess in einer versiegelten Vakuumschaltkammer stattfindet.
Der Leistungsschalter kann einen definierten Stromkreis unter seinen Nennbetriebsbedingungen verbinden oder trennen.
Wenn das Schutzsystem einen Fehler erkennt, kann der Leistungsschalter öffnen und den Strom innerhalb seiner spezifizierten Unterbrechungsfähigkeit unterbrechen.
Bei Integration in eine entsprechende Schaltanlagenarchitektur kann der Leistungsschalter an definierten Isolations- und Wartungsverfahren teilnehmen.
Der Leistungsschalterbetrieb arbeitet mit Sensor- und Schutzgeräten, um Fehler zu isolieren und gleichzeitig die vorgesehene Verteilungsstruktur zu erhalten.
Die Funktion des Leistungsschalters sollte daher auf Systemebene betrachtet werden. Eine hohe Abschaltleistung kann eine falsche Schutzeinstellung nicht ausgleichen. Ein gut konzipierter Leistungsschalter kann einen unzureichenden Kabelabschluss nicht ausgleichen. Eine hochentwickelte Steuerung kann einen mechanischen Mechanismus, der nicht ordnungsgemäß gewartet wurde, nicht korrigieren.
Guter Schaltanlagenbau verbindet diese Elemente. Leistungsschalter, Sammelschiene, Einspeisung, Schutzrelais, Messwandler, Steuerstrom, Verriegelungen und Gehäuse müssen alle für dasselbe elektrische System ausgelegt sein.
Warum sich eine Fehlerunterbrechung vom gewöhnlichen Schalten unterscheidet
Das Öffnen eines Stromkreises unter normalen Lastbedingungen und das Beheben eines Kurzschlusses sind keine gleichwertigen Vorgänge. Während eines Fehlers kann der Strom viel größer sein und die mit dem Fehler verbundene elektrische Energie ist erheblich.
Der Leistungsschalter muss daher in der Lage sein, den Strom bei den Spannungs- und Systembedingungen zu unterbrechen, für die er ausgelegt ist. Der Unterbrechungsprozess muss außerdem schnell genug erfolgen, um die angeschlossenen Geräte zu schützen und die vorgesehene Schutzkoordination aufrechtzuerhalten.
Dies macht die Unterbrechungstechnologie zu einer grundlegenden technischen Entscheidung und nicht zu einem kosmetischen Produktmerkmal.
Wie funktioniert die Vakuumlichtbogenunterbrechung?
Das entscheidende Merkmal der Vakuumunterbrechung ist die Verwendung eines versiegelten Vakuumschalters als Lichtbogenlöschkammer. Der Unterbrecher enthält feste und bewegliche elektrische Kontakte, die in einer kontrollierten Vakuumumgebung eingeschlossen sind.
Bei geschlossenen Kontakten fließt Strom durch die Kontaktflächen. Wenn der Antriebsmechanismus dem Leistungsschalter den Befehl zum Öffnen gibt, trennt sich der bewegliche Kontakt vom festen Kontakt. Wenn sich die Kontaktflächen trennen, kann zwischen ihnen ein Lichtbogen entstehen.
Im Gegensatz zu einem Lichtbogen in Luft stellt der Vakuum-Unterbrecher kein nennenswertes gasförmiges Medium bereit, um einen herkömmlichen ionisierten Pfad aufrechtzuerhalten. Der Unterbrechungsprozess wird daher größtenteils durch Metalldampf bestimmt, der während des Trennvorgangs aus dem Kontaktmaterial erzeugt wird.
Kontakttrennung
Die Öffnungsbewegung muss präzise gesteuert werden. Kontaktgeschwindigkeit, Kontaktweg, Kontaktdruck und die mechanische Beziehung zwischen dem beweglichen Kontakt und dem Betätigungsmechanismus beeinflussen alle die Leistung.
Die Kontakte benötigen genügend Bewegung, um nach einer Stromunterbrechung den erforderlichen dielektrischen Abstand herzustellen. Der mechanische Mechanismus muss daher bei wiederholten Vorgängen eine gleichmäßige Bewegung ermöglichen.
Verhalten von Metalldampf
Beim Lichtbogenüberschlag kann Material aus den Kontakten Metalldampf bilden. Dieser Dampf stellt das vorübergehend leitende Medium dar, das den Lichtbogen unterstützt. Nähert sich der Strom in einem Wechselstromkreis seinem natürlichen Stromnullpunkt, kann der Lichtbogen erlöschen und der Metalldampf kondensiert schnell.
Der Unterbrecher muss dann zwischen den getrennten Kontakten eine ausreichende Spannungsfestigkeit wiederherstellen, um der elektrischen Wiederherstellungsspannung standzuhalten.
Kontaktmaterial
Das Kontaktmaterial ist ein wesentlicher Bestandteil der Konstruktion von Vakuum-Schaltröhren. Es muss Stromführung, Lichtbogenunterbrechung, Erosionsbeständigkeit und dielektrische Wiederherstellung unterstützen.
Verschiedene Unterbrecherdesigns verwenden spezifische Kontaktlegierungen und -geometrien, um die Stromverteilung und magnetische Effekte während der Unterbrechung zu steuern.
Abschirmung
Während der Unterbrechung entstehende Metalldämpfe können sich auf umliegenden Oberflächen ablagern. Abschirmstrukturen im Inneren des Unterbrechers helfen bei der Kontrolle, wohin sich dieses Material bewegt, und tragen dazu bei, die erforderliche elektrische Feldverteilung aufrechtzuerhalten.
| Unterbrechungsphase | Was geschieht | Designanforderung |
|---|---|---|
| Geschlossene Kontakte | Durch das Kontaktsystem fließt Strom | Geringer Übergangswiderstand und zuverlässiger Anpressdruck |
| Kontaktöffnung | Kontakte beginnen sich zu trennen und es kann sich ein Lichtbogen bilden | Kontrollierte Öffnungsgeschwindigkeit und Kontaktgeometrie |
| Lichtbogenperiode | Metalldampf unterstützt die elektrische Leitung | Kontrolliertes Lichtbogenverhalten und Kontakterosion |
| Aktueller Nullpunkt | Wechselstrom erreicht einen natürlichen Nullpunkt | Schnelle dielektrische Erholung |
| Nach der Unterbrechung | Getrennte Kontakte halten Wiederkehrspannung stand | Stabile Isolierung zwischen den Kontakten |
Warum der versiegelte Unterbrecher wichtig ist
Die Vakuumschaltröhre ist ein versiegeltes Bauteil. Seine innere Umgebung wird während der Herstellung geschaffen und während der gesamten vorgesehenen Lebensdauer aufrechterhalten.
Dies unterscheidet sich von Systemen, die auf ein großes Flüssigkeits- oder Gasvolumen als primäres Unterbrechungsmedium angewiesen sind. Der Vakuum-Unterbrecher kann in einer relativ kompakten Baugruppe verpackt und auf verschiedene Arten in Schaltanlagen integriert werden.
Ein versiegelter Unterbrecher bedeutet jedoch nicht, dass der gesamte Unterbrecher wartungsfrei ist. Der Antriebsmechanismus, die äußere Isolierung, Anschlüsse, Steuerkreise, Lager, Verbindungen und Schaltgeräteschnittstellen erfordern weiterhin eine angemessene Inspektion und Wartung.
Die Vakuumunterbrechung sollte daher als Teil der Leistungsschalterarchitektur verstanden werden. Seine Wirksamkeit hängt vom Kontaktdesign, der Konstruktion des Unterbrechers, der mechanischen Bewegung, der Isolationswiederherstellung und der Koordination mit dem Schutzsystem ab.
Was sind die Hauptkomponenten des Leistungsschalters?
Ein moderner Mittelspannungsschalter enthält mehrere Funktionsbaugruppen. Jeder trägt entweder zum Strompfad, zum Unterbrechungsprozess, zum mechanischen Betrieb, zum Isolationssystem, zur Steuerschnittstelle oder zur Installationsstruktur bei.
Vakuumunterbrecher
Die Vakuum-Schaltkammer enthält den festen Kontakt, den beweglichen Kontakt, die Kontaktstange, interne Abschirmelemente und ein abgedichtetes Gehäuse. Es ist der Teil, der für die Stromunterbrechung in der Vakuumumgebung verantwortlich ist.
Die Maßgenauigkeit und der interne Aufbau sind von entscheidender Bedeutung, da Kontaktspalt, Ausrichtung, Kontaktdruck und dielektrische Geometrie innerhalb der vorgesehenen Designgrenzen bleiben müssen.
Betriebsmechanismus
Der Betätigungsmechanismus wandelt gespeicherte oder zugeführte mechanische Energie in Kontaktbewegung um. Federbetriebene Mechanismen werden häufig in Mittelspannungsanwendungen eingesetzt, während elektromagnetische Antriebssysteme in bestimmten Ausführungen erhältlich sind.
Der Mechanismus muss den Unterbrecher mit konsistentem Timing und konsistentem Hub öffnen und schließen. Außerdem muss die erforderliche Kontaktkraft in der geschlossenen Position aufrechterhalten werden.
Isolierende Stützen
Durch die Isolierung werden unter Spannung stehende Komponenten physisch vom geerdeten Gehäuse und den umgebenden Strukturen getrennt. Sie tragen außerdem dazu bei, die erforderlichen Abstände und die mechanische Stabilität einzuhalten.
Klemmen und aktueller Pfad
Primäranschlüsse verbinden den Leistungsschalter mit dem vor- und nachgelagerten Stromnetz. Ihr Design bestimmt, wie der Leistungsschalter mit Sammelschienen, Kabelverbindungen oder anderen Schaltanlagenkomponenten zusammenwirkt.
Positions- und Anzeigesystem
In vielen Schaltanlagen zeigen mechanische Anzeigen an, ob der Leistungsschalter geöffnet, geschlossen oder in einer anderen definierten Position ist. Dies kann insbesondere bei ausfahrbaren Geräten wichtig sein.
Steuer- und Hilfsstromkreise
Hilfskontakte, Auslösespulen, Einschaltspulen, Motorantriebe, Positionsschalter und andere Schaltkreise ermöglichen die Kommunikation des Leistungsschalters mit Schutz- und Steuergeräten.
| Komponente | Hauptfunktion | Wichtige technische Überlegungen |
|---|---|---|
| Vakuumunterbrecher | Lichtbogenunterbrechung | Kontaktdesign, Vakuumintegrität, dielektrische Wiederherstellung |
| Betriebsmechanismus | Öffnen und Schließen des Kontakts | Geschwindigkeit, Weg, Kraft, Beständigkeit, Ausdauer |
| Dämmstützen | Elektrische Trennung und strukturelle Unterstützung | Dielektrische Leistung und mechanische Festigkeit |
| Primärterminals | Schließen Sie den Leistungsschalter an den Stromkreis an | Aktuelle Kapazität, Anschlussgeometrie, Temperaturanstieg |
| Hilfskontakte | Status- und Kontrollrückmeldung | Kontaktzuverlässigkeit und Schaltungskompatibilität |
| Schaltkreise auslösen und schließen | Elektrische Betätigung | Steuerspannung, Timing, Schutzkoordination |
Mechanische Synchronisierung
Bei dreiphasigen Leistungsschaltern ist eine koordinierte Funktion der Kontakte erforderlich. Der Mechanismus überträgt die Bewegung auf die einzelnen Pole, sodass sich die Phasen im erforderlichen Zeitverhältnis öffnen und schließen.
Übermäßige Zeitschwankungen können die Schaltleistung beeinträchtigen. Daher sind die Einstellung und Inspektion des Mechanismus wichtige Bestandteile der Qualitätskontrolle und Wartung.
Warum Komponentenintegration wichtig ist
Ein hochwertiger Unterbrecher kann eine schlechte Ausrichtung des Mechanismus nicht ausgleichen. Eine starke Isolierung kann eine falsch ausgelegte Klemmverbindung nicht ausgleichen. Ein präzises Relais kann eine unzureichende Steuerverkabelung nicht ausgleichen.
Eine zuverlässige Leistung des Leistungsschalters hängt daher vom Zusammenspiel all dieser Komponenten ab.
Wie beeinflussen Nennspannung und Nennstrom die Auswahl?
Bemessungsspannung und -strom legen den grundlegenden elektrischen Betriebsbereich eines Leistungsschalters fest. Sie gehören zu den ersten Spezifikationen, die von Ingenieuren untersucht werden, sie sind jedoch nur ein Teil einer vollständigen technischen Bewertung.
Nennspannung
Die Nennspannung muss dem elektrischen System entsprechen, in dem der Leistungsschalter betrieben wird. Das Isolationssystem muss außerdem für die jeweiligen netzfrequenten und transienten Spannungsbeanspruchungen ausgelegt sein.
Mittelspannungsschalter können für verschiedene Spannungsklassen hergestellt werden. Produktfamilien können je nach Design und Markt Geräte mit etwa 10 kV, 12 kV, 24 kV, 36 kV oder anderen definierten Nennwerten umfassen.
Die tatsächliche Auswahl sollte sich an der Nennspannung des Systems und der geltenden Norm orientieren und nicht einfach die nächste verfügbare Nennleistung auswählen.
Nennstrom
Der Nennstrom stellt den Dauerstrom dar, den der Leistungsschalter unter definierten Bedingungen führen kann. Daher steht die thermische Leistung im Mittelpunkt der Spezifikation.
Kontakte, Klemmen, Leiter, flexible Verbindungen, Sammelschienenschnittstellen und Gehäusebelüftung tragen alle zur Wärmeerzeugung und -ableitung bei.
Frequenz
Die Netzfrequenz beeinflusst das elektrische Verhalten des Unterbrechungssystems und der zugehörigen Schutz- und Messgeräte. Produkte können für 50 Hz, 60 Hz oder eine andere definierte Betriebsfrequenz spezifiziert werden.
Isolationsniveau
Die Isolationskoordination umfasst mehr als die Nennbetriebsspannung. Geräte müssen möglicherweise den durch die geltenden Konstruktionsanforderungen definierten Netzfrequenz-Spannungs- und Impulsbedingungen standhalten.
| Parameter | Was es definiert | Warum es wichtig ist |
|---|---|---|
| Nennspannung | Spannungsklasse des elektrischen Systems | Bestimmt Isolations- und Schaltanforderungen |
| Nennstrom | Dauerstromfähigkeit | Bestimmt die Wärme- und Leiteranforderungen |
| Nennfrequenz | Betriebsfrequenz des Energiesystems | Gewährleistet die Kompatibilität mit dem Stromnetz |
| Isolationsniveau | Anforderungen an die dielektrische Beständigkeit | Unterstützt die Isolationskoordination |
| Kurzschlussfestigkeit | Fehlerstromunterbrechung und Widerstandsfähigkeit | Schützt die Ausrüstung bei Netzwerkfehlern |
Überlegungen zum Temperaturanstieg
Dauerstrom erzeugt an elektrischen Kontakten und Leitern Wärme. Daher muss neben der Gehäuseanordnung auch die Temperaturerhöhungsfähigkeit bewertet werden.
Ein in einem kompakten Metallgehäuse installierter Leistungsschalter kann anderen thermischen Bedingungen ausgesetzt sein als derselbe Leistungsschalter, der in einer größeren belüfteten Anordnung installiert ist. Auch die Umgebungstemperatur und die Aufstellhöhe können die thermische Leistung beeinflussen.
Die Systemspannung ist nur der Ausgangspunkt
Zwei Leistungsschalter können eine ähnliche Nennspannung haben, unterscheiden sich jedoch in der Nennstromstärke, der Kurzschlussfähigkeit, dem Betätigungsmechanismus, der Isolationskonfiguration, der Anschlussanordnung und der mechanischen Lebensdauer.
Eine professionelle Spezifikation sollte daher vermeiden, die Auswahl auf eine einzige Zahl zu reduzieren.
Warum sind Kurzschlussfähigkeit und Unterbrechungsgeschwindigkeit wichtig?
Die Kurzschlussleistung ist eine der wichtigsten Spezifikationen bei der Auswahl von Mittelspannungs-Leistungsschaltern. Ein Fehler kann innerhalb kurzer Zeit sehr große Ströme und hohe elektromechanische Kräfte erzeugen.
Kurzschlussstrom
Der verfügbare Fehlerstrom wird durch das Stromnetz bestimmt, einschließlich Generatoren, Transformatoren, Leiter und Systemimpedanz. Dies ermittelt ein Schaltanlagenbauer in der Regel durch eine Kurzschlussstudie.
Der Leistungsschalter muss über eine den berechneten Fehlerbedingungen entsprechende Unterbrechungsfähigkeit verfügen.
Unterbrechungsstrom
Der Leistungsschalter muss in der Lage sein, den angegebenen Kurzschlussstrom bei der Nennspannung des Systems zu unterbrechen. Der Unterbrechungsprozess muss die dielektrische Wiederherstellung aufrechterhalten, nachdem der Strom gelöscht wurde.
Kurzzeitbeständig
Schaltanlagen können auch Fehlerströmen ausgesetzt sein, während das Schutzsystem das Ereignis beseitigt. Die mechanische und thermische Struktur muss dem definierten Strom für die jeweilige Dauer standhalten.
Spitzenbeständig
Der Spitzenwert eines Fehlerstroms erzeugt elektrodynamische Kräfte auf Leiter und Bauteile. Die mechanische Konstruktion muss diesen Belastungen Rechnung tragen.
Unterbrechungszeitpunkt
Die gesamte Fehlerbeseitigungssequenz umfasst mehrere Phasen: Fehlererkennung, Relaisentscheidung, Übertragung des Auslösesignals, Bewegung des Antriebsmechanismus, Kontakttrennung, Lichtbogenunterbrechung und Netzwerkwiederherstellung.
Der Leistungsschalter arbeitet nicht unabhängig. Die vollständige Löschzeit hängt vom Relais, der Steuerschaltung, der Auslösespule, dem mechanischen Mechanismus, der Kontaktbewegung und dem elektrischen System ab.
Das Schutzrelais muss den Fehler erkennen und innerhalb der vorgesehenen Ansprechzeit den Auslösebefehl erteilen.
Der elektrische Pfad zwischen Relais und Leistungsschalter muss den Auslösebefehl korrekt übertragen.
Das mechanische System muss den elektrischen Befehl in eine wiederholbare Kontaktbewegung umsetzen.
Der Unterbrecher muss den Strom abbauen und die erforderliche Spannungsfestigkeit wiederherstellen.
Warum es wichtig ist, das Medium zu unterbrechen
Das Unterbrechungsmedium bestimmt, wie sich der Lichtbogen bei der Kontakttrennung verhält. Die Vakuumtechnologie sorgt für eine kontrollierte, abgedichtete Umgebung und nutzt Kontaktgeometrie und Materialverhalten, um eine Unterbrechung zu erreichen.
Dies kann im Vergleich zu einigen älteren Unterbrechungstechnologien kompakte Unterbrecherabmessungen und eine relativ einfache Unterbrecherkammer ermöglichen.
Die endgültige Nennleistung des Leistungsschalters hängt jedoch immer noch von der Gesamtkonstruktion ab. Vakuumtechnik bedeutet nicht, dass jeder Vakuumschalter jeden beliebigen Fehlerstrom unterbrechen kann.
Der richtige technische Ansatz besteht daher darin, mit dem berechneten Systemfehlerniveau zu beginnen und dann die Nennunterbrechungs- und Widerstandsfähigkeiten des Leistungsschalters gemäß der geltenden Norm zu überprüfen.
Wie wirkt sich der Betriebsmechanismus auf die Leistung aus?
Der Betätigungsmechanismus bestimmt, wie schnell und gleichmäßig sich die Unterbrecherkontakte bewegen. Da Unterbrechungen während einer präzisen Abfolge mechanischer Ereignisse auftreten, ist die Konstruktion des Mechanismus von zentraler Bedeutung für die Leistung.
Federbetätigungsmechanismen
Federmechanismen speichern mechanische Energie vor einem Schließ- oder Öffnungsvorgang. Elektrische Steuerbefehle geben die gespeicherte Energie frei, um die Unterbrecherkontakte zu bewegen.
Diese Architektur wird häufig in Mittelspannungsschaltanlagen verwendet, da der Mechanismus eine kontrollierte Kontaktbewegung ermöglichen kann, ohne dass während des gesamten mechanischen Hubs eine kontinuierliche Stromversorgung erforderlich ist.
Elektromagnetische Mechanismen
Einige Leistungsschalterkonstruktionen verwenden elektromagnetische Betätigungssysteme, um eine Kontaktbewegung zu erzeugen. Diese Mechanismen können unterschiedliche Betriebseigenschaften bieten und können entsprechend der spezifischen Architektur des Leistungsschalters und den Steuerungsanforderungen ausgewählt werden.
Schließvorgang
Beim Schließen muss der Mechanismus die Kontakte mit der entsprechenden Geschwindigkeit und Endkontaktkraft zusammenführen. Ein stabiles Schließverhalten trägt dazu bei, mechanische Einwirkungen zu reduzieren und sorgt für eine ordnungsgemäße Stromleitung.
Eröffnungsvorgang
Der Öffnungshub muss schnell genug und gleichmäßig genug sein, um den beabsichtigten Unterbrechungsprozess zu unterstützen. Kontakttrennabstand und -geschwindigkeit sind wichtig, da der Unterbrecher nach einer Stromunterbrechung den richtigen dielektrischen Zustand herstellen muss.
Energiespeicher
Zu den Mechanismen gehören üblicherweise eine Energiespeicheranzeige oder ein motorbetriebenes Ladesystem. Das Steuerungssystem kann feststellen, ob der Mechanismus über ausreichend Energie für den nächsten Vorgang verfügt.
Mechanische Ausdauer
Wiederholte Vorgänge führen zu Verschleiß an Federn, Wellen, Lagern, Gestängen, Riegeln und Hilfsschaltern. Mithilfe mechanischer Dauertests lässt sich feststellen, ob der Mechanismus die angegebene Anzahl von Vorgängen ohne unzumutbare Verschlechterung durchführen kann.
| Mechanismusbereich | Erforderliches Verhalten | Möglicher Fehler |
|---|---|---|
| Energiespeicher | Zuverlässige Vorbereitung für den Einsatz | Unvollständige Ladung oder Motorprobleme |
| Eröffnungsfahrt | Konsequent schnelle Kontakttrennung | Langsame Bewegung, Verschleiß, mechanische Behinderung |
| Schließantrieb | Kontrollierte Kontaktaufnahme | Übermäßiger Aufprall oder unvollständiges Schließen |
| Einrastend | Sichere Kontaktposition | Falsche Verriegelungseinstellung oder Verschleiß |
| Hilfsschalter | Genaue Positionsrückmeldung | Falsche Anzeige oder Kontaktverschlechterung |
Mechanisches Timing ist wichtig
Bei einem dreiphasigen Leistungsschalter muss der Betrieb der drei Pole innerhalb des angegebenen Zeitverhältnisses bleiben. Übermäßige Pol-zu-Pol-Schwankungen können das Schaltverhalten beeinflussen und sollten während der Herstellung und Wartung kontrolliert werden.
Wartung des Mechanismus
Der versiegelte Unterbrecher muss während seiner vorgesehenen Lebensdauer möglicherweise nur begrenzt gewartet werden, der Mechanismus ist jedoch extern und mechanisch. Die Inspektion von Verbindungen, Schmierung (sofern vorgeschrieben), Befestigungselementen, Federn, Lagern und Hilfskontakten bleibt wichtig.
Ein Wartungsplan sollte sich an den technischen Anweisungen des Herstellers und an der tatsächlichen Schaltpflicht der Anlage orientieren.
Was ist der Unterschied zwischen Innen- und Außendesigns?
Innen- und Außenschalter können das gleiche grundlegende Unterbrechungsprinzip verwenden, haben jedoch sehr unterschiedliche mechanische und Umgebungsanforderungen.
Innenschalter
Innenschalter werden typischerweise in Schaltschränken oder Elektroräumen installiert. Ihre Umgebung kann besser kontrolliert werden, was kompakte Isolierungs- und Gehäuseanordnungen ermöglicht.
Innenausführungen werden häufig als ausfahrbare Einheiten oder feste Installationen in metallgekapselten Schaltanlagen realisiert. Die genaue Anordnung hängt von der Panel-Architektur ab.
Outdoor-Unterbrecher
Outdoor-Ausrüstung muss Regen, Feuchtigkeit, Temperaturschwankungen, Sonnenlicht, Umweltverschmutzung, Staub, Wind und anderen Umweltbelastungen standhalten.
Outdoor-Produkte erfordern daher eine geeignete Gehäuseabdichtung, Außenisolierung, Materialauswahl, Oberflächenschutz und witterungsbeständige Mechanismen.
Verbundisolierung
Je nach Produktarchitektur können bei Außenschaltern Verbundisoliermaterialien wie Silikonkautschuk oder Komponenten auf Epoxidbasis zum Einsatz kommen. Bei richtiger Auslegung können diese Materialien die Dämmleistung unter wechselnden Umgebungsbedingungen unterstützen.
Mastmontierte Installationen
Einige Verteilerschalter für den Außenbereich sind für die Mastmontage konzipiert. Diese Konfiguration kann die Integration in Freileitungsnetze vereinfachen und ermöglicht, dass das Schaltgerät eine relativ kleine Stellfläche einnimmt.
Installationen von Umspannwerken
Unterstationsschalter können auf Bauwerken oder innerhalb von Schaltanlagen im Freien installiert werden. Ihre Anbindung an Sammelschienen, Stromwandler, Spannungswandler, Überspannungsableiter und Erdungssysteme muss koordiniert werden.
| Installationstyp | Typische Umgebung | Hauptschwerpunkt Design |
|---|---|---|
| Innenschaltanlage | Elektroräume und geschlossene Schränke | Kompaktheit, Fachintegration, Servicezugang |
| Vertrieb im Freien | Open-Air-Netzwerke | Wetterbeständigkeit und Isolationsleistung |
| Mastmontiert | Overhead-Verteilungssysteme | Gewicht, Montagestruktur, Fernbedienung |
| Umspannwerk im Freien | Versorgungs- und Industrieumspannwerke | Umweltverträglichkeit, Sammelschienenintegration, Isolationskoordination |
Umweltfaktoren
Temperatur, Höhe, Umweltverschmutzung, Feuchtigkeit, Salzeinwirkung und ultraviolette Strahlung können alle die Auswahl der Ausrüstung beeinflussen.
Beispielsweise kann große Höhe die dielektrische Leistung der Luftisolierung beeinflussen, während starke Verschmutzung äußere Isolationsoberflächen beeinträchtigen kann. Küstenumgebungen können die Korrosionsbelastung erhöhen, insbesondere im Bereich von Metallstrukturen und -verbindungen.
Indoor bedeutet nicht wartungsfrei
Innengeräte sind vor direkter Witterung geschützt, Staub, Kondensation, Temperaturwechsel und mechanische Abnutzung können jedoch dennoch den Mechanismus und die elektrischen Verbindungen beeinträchtigen.
Daher sollte der Umweltschutz realistisch beurteilt werden und nicht davon ausgegangen werden, dass Innengeräte unter idealen Bedingungen funktionieren.
Wie schneiden Vakuumbrecher im Vergleich zu anderen Unterbrechungstechnologien ab?
Das Verständnis der Unterschiede zwischen Unterbrechungstechnologien hilft Ingenieuren, eine fundierte technische Entscheidung zu treffen. Jede Technologie hat ihre eigenen elektrischen, mechanischen, Umwelt- und Wartungseigenschaften.
Luftunterbrechung
Bei der Luftkreisunterbrechung wird Luft als Lichtbogenmedium verwendet. In der Vergangenheit wurden Luftsysteme in vielen Spannungsklassen eingesetzt. Ihr Design kann Lichtbogenkammern, magnetische Blasung oder andere Methoden zur Steuerung des Lichtbogens umfassen.
Bei Mittelspannung kann die kompakte Vakuumunterbrechung eine andere physikalische Architektur bieten, indem der Unterbrechungsprozess in einer versiegelten Kammer untergebracht wird.
Ölunterbrechung
Öl-Leistungsschalter nutzen Isolieröl sowohl als Isoliermedium als auch als Teil des Lichtbogenlöschprozesses. Ältere Anlagen enthalten möglicherweise noch solche Geräte, moderne Mittelspannungsanlagen nutzen jedoch häufig alternative Technologien.
Bei Ölsystemen muss auf Ölzustand, Eindämmung, Leckage, Verschmutzung und damit verbundene Wartungsprobleme geachtet werden.
SF6-Unterbrechung
SF6-Gas wurde in der Vergangenheit aufgrund seiner elektrischen Isolations- und Lichtbogenlöscheigenschaften in gasisolierten und gasunterbrechenden Geräten verwendet. Umweltaspekte haben jedoch die Entwicklung und Einführung alternativer Technologien in geeigneten Anwendungen gefördert.
Vakuumunterbrechung
Bei der Vakuumunterbrechung wird eine versiegelte Vakuumkammer verwendet. Sein kompaktes Schaltelement und der Verzicht auf Isolieröl im Innern der Schaltkammer sind wichtige Merkmale der Technologie.
| Technologie | Bogen mittel | Typische Überlegung |
|---|---|---|
| Luft | Luft | Anforderungen an die Lichtbogenkontrollstruktur und die physikalische Isolierung |
| Öl | Isolieröl | Ölzustand, Eindämmung, Wartung |
| SF6-Gas | SF6 | Gasabdichtung, Handhabung, Umweltaspekte |
| Vakuum | Vakuum mit Metalldampf-Lichtbogenverhalten | Unterbrecherdesign, Kontaktmaterial, Mechanismusleistung |
Warum Vakuumtechnik in der Mittelspannung weit verbreitet ist
Die Vakuumunterbrechung kann einen kompakten Unterbrecher, eine schnelle Lichtbogenlöschung und eine abgedichtete Unterbrechungsumgebung bieten. Diese Eigenschaften passen gut zu Mittelspannungsschaltanlagen im Innenbereich und vielen Verteilungsanwendungen im Freien.
Die Technologie ist auch mit modernen Unterbrechermechanismen und digitalen Schutzsystemen kompatibel.
Die Technologieauswahl sollte anwendungsspezifisch bleiben
Es ist technisch nicht sinnvoll, ein Unterbrechungsmedium für allgemein überlegen zu erklären. Der richtige Ansatz besteht darin, die Anforderungen des Stromnetzes, den verfügbaren Installationsraum, die Umgebungsbedingungen, die Betriebsaufgabe, die Schutzarchitektur, die geltenden Normen und die Wartungsstrategie zu vergleichen.
Die geeignete Technologie ist diejenige, die alle Anforderungen erfüllt.
Wie funktioniert der Leistungsschalter mit Schutzrelais und Sensoren?
Ein Leistungsschalter funktioniert selten alleine. Seine Auslöse- und Schließvorgänge werden normalerweise mit einem Schutzsystem koordiniert, das die elektrischen Bedingungen misst und bestimmt, wann Schaltmaßnahmen erforderlich sind.
Stromwandler
Stromwandler liefern skalierte Strominformationen an Schutzrelais und Messgeräte. Ihre Verhältnisse und Genauigkeitseigenschaften müssen zum Schutzschema passen.
Stromwandler und Leistungsschalter sind Teil derselben Fehlerbeseitigungskette. Wenn die CT-Konfiguration oder Verkabelung falsch ist, empfängt das Relais möglicherweise nicht das erwartete Signal.
Spannungswandler
Spannungswandler können Spannungsinformationen für Schutz, Messung, Synchronisierung und Steuerung bereitstellen. Abhängig von der Schutzfunktion kann das Relais Spannung zusammen mit Strom verwenden, um den elektrischen Zustand des Netzwerks zu ermitteln.
Schutzrelais
Schutzrelais werten kontinuierlich elektrische Messungen aus. Abhängig von der Anwendung können die Funktionen Überstrom, Erdschluss, Unterspannung, Überspannung, Richtungsschutz, Motorschutz, Transformatorschutz oder andere spezielle Funktionen umfassen.
Auslösekreis
Wenn das Relais feststellt, dass der Leistungsschalter öffnen soll, sendet es einen Auslösebefehl über den Steuerkreis. Die Auslösespule betätigt den Mechanismus, der dann die Kontakte trennt.
Schließkontrolle
Auch das Schließen wird kontrolliert. Das System kann lokale und ferngesteuerte Schließsteuerungen, elektrische Verriegelungen, Synchronisierungsfunktionen und Freigabesignale umfassen.
| Systemelement | Funktion | Beziehung zum Breaker |
|---|---|---|
| Stromwandler | Misst den Strom | Bietet Schutz- und Messeingang |
| Spannungswandler | Misst Spannung | Stellt Spannungsinformationen zum Schutz und zur Steuerung bereit |
| Schutzrelais | Bewertet elektrische Bedingungen | Gibt Auslöse- oder Erlaubnisbefehle aus |
| Auslösespule | Wandelt elektrischen Befehl in mechanische Aktion um | Leitet das Öffnen des Leistungsschalters ein |
| Kontrollsystem | Überwacht Schaltvorgänge und Status | Verwaltet den lokalen, Remote- und verriegelten Betrieb |
Ineinandergreifend
Die Verriegelung ist ein wichtiges Sicherheitsmerkmal. Mechanische oder elektrische Verriegelungen können ausgewählte Aktionen verhindern, wenn sich das Gerät in einem ungeeigneten Zustand befindet.
Beispielsweise darf sich ein ausfahrbarer Leistungsschalter möglicherweise nicht zwischen den Positionen bewegen, während er geschlossen ist. Abhängig von der Systemarchitektur kann es sein, dass ein Erdungsschalter nicht funktioniert, während der Primärkreis unter Spannung steht.
Fernüberwachung
Moderne Elektroinstallationen nutzen zunehmend digitale Kommunikation, um die Schalterposition, den Auslösestatus, den Zustand des Mechanismus und andere Parameter zu überwachen.
Ferninformationen können das betriebliche Bewusstsein verbessern, digitale Überwachung ersetzt jedoch nicht die korrekten Sicherheitsverfahren vor Ort. Wartungsteams benötigen weiterhin definierte Isolations-, Überprüfungs-, Erdungs- und Arbeitspraktiken.
Welche Anwendungen nutzen diese Vermittlungstechnologie?
Die Vakuumunterbrechungstechnologie wird in vielen Mittelspannungsanwendungen eingesetzt, da ihre kompakte Form und der abgedichtete Unterbrecher für eine Vielzahl von Verteilungsarchitekturen geeignet sind.
Wird zum Schalten von Einspeisungen, Transformatorverbindungen, Sammelschienenabschnitten und zum Verteilungsschutz in Versorgungsnetzen verwendet.
Wird für Mittelspannungszuleitungen zur Versorgung von Motoren, Transformatoren, Prozessanlagen und internen Verteilungssystemen verwendet.
Unterstützt Sammelsysteme, Transformatorverbindungen, Einspeiseschutz und kontrollierte Schaltung in Solar- und Windanlagen.
Kann in Mittelspannungsverteilungsnetzen eingesetzt werden, in denen Geräte in anspruchsvollen Industrieumgebungen betrieben werden müssen.
Wird in großen Gebäuden und Campusgeländen eingesetzt, die Mittelspannungsstrom beziehen und den Strom über Transformatoren und Einspeisungen verteilen.
Kann die Stromverteilung für Bahn, Verkehr, Flughäfen und andere Infrastrukturen unterstützen, die eine kontrollierte Mittelspannungsschaltung erfordern.
Versorgungsverteilung
Versorgungsnetze verwenden Mittelspannungsschalter, um Einspeisungen zu verwalten und Verteilungskreise zu unterteilen. Ein Leistungsschalter kann einen fehlerhaften Abzweig isolieren und gleichzeitig dafür sorgen, dass andere Teile des Netzwerks unter Spannung bleiben, wenn die Netzwerktopologie und die Schutzkoordination dies zulassen.
Konfigurationen für die Mastmontage im Freien können in Freileitungsverteilungssystemen nützlich sein, während Leistungsschalter für Innenschaltanlagen häufig in Umspannwerke und kompakte Verteilerbaugruppen integriert werden.
Industrieller Vertrieb
Industrieanlagen können über mehrere Mittelspannungsmotoren, Transformatoren, Prozessleitungen und große elektrische Lasten verfügen. Der selektive Schutz ist besonders wichtig, da eine unnötige Auslösung eines größeren Verteilerabschnitts Auswirkungen auf mehrere nachgeschaltete Stromkreise haben kann.
Der Leistungsschalter muss daher mit einem Schutzschema arbeiten, das die elektrische Architektur der Anlage widerspiegelt.
Transformatorschutz
Mittelspannungsschalter können je nach Netzauslegung auf der Primär- oder Sekundärseite von Transformatoren eingesetzt werden. Das Schutzsystem kann Überstrom-, Erdschluss-, Temperatur- und andere transformatorspezifische Funktionen umfassen.
Motorumschaltung
Große Motoren erfordern möglicherweise Mittelspannungsschaltung und -schutz. Motoranwendungen stellen ihre eigenen Herausforderungen dar, da die Anlaufströme erheblich höher sein können als der normale Betriebsstrom.
Daher müssen Leistungsschalter und Schutzrelais entsprechend den Anlaufeigenschaften und Schutzanforderungen des Motors ausgewählt werden.
Systeme für erneuerbare Energien
Solar- und Windprojekte enthalten häufig mehrere Sammeleinspeisungen und Transformatorschnittstellen. Mittelspannungsschalter können verwendet werden, um Abschnitte des Sammelnetzes zu verbinden und zu isolieren und den Schutz mit der Erzeugungsausrüstung zu koordinieren.
Kritische Infrastruktur
Krankenhäuser, Rechenzentren, Flughäfen, Wasseraufbereitungsanlagen und Kommunikationsinfrastruktur können hochkoordinierte Mittelspannungsverteilungssysteme erfordern. Die Auswahl der Leistungsschalter in diesen Umgebungen ist eng mit Redundanz, Schutzselektivität, Wartungsverfahren und Betriebskontinuität verbunden.
Bei all diesen Anwendungen ist der Leistungsschalter Teil einer größeren elektrischen Architektur. Die Anwendung bestimmt die richtige Spannung, den richtigen Strom, die Fehlerbewertung, das Schutzschema, die Steuerungsanordnung, das Umgebungsdesign und die Wartungsstrategie.
Welche häufigen Auswahl- und Installationsfehler sollten vermieden werden?
Viele Probleme mit Leistungsschaltern lassen sich auf unvollständige Spezifikationen oder Installationsannahmen zurückführen. Die schwerwiegendsten Fehler treten auf, wenn Ingenieure den Leistungsschalter als isolierte Komponente und nicht als Teil eines vollständigen Schutz- und Verteilungssystems betrachten.
- Auswahl nur nach Spannung:Auch Nennstrom, Fehlerfähigkeit, Isolierung, Betätigungsmechanismus und Umgebung müssen übereinstimmen.
- Kurzschlussberechnungen ignorieren:Der verfügbare Fehlerstrom sollte ermittelt werden, bevor die Nennleistung des Leistungsschalters endgültig festgelegt wird.
- Ignorieren der Schutzkoordination:Relaiseinstellungen und Leistungsschalterleistung müssen die gewünschte Selektivität unterstützen.
- Unterschätzen Sie den Kabelraum:Kabelanschlüsse und Biegeradien können Einfluss auf die praktische Schaltanlagenanordnung haben.
- Steuerspannung übersehen:Auslöse- und Schließkreise erfordern eine entsprechende Hilfsenergie.
- Verriegelungen ignorieren:Betriebsabläufe sollten anhand der gesamten Schaltanlagenarchitektur überprüft werden.
- Wartungsplanung überspringen:Der Mechanismus, die Anschlüsse, die Steuerkreise und die umgebenden Schaltanlagen müssen noch überprüft werden.
- Verwendung unvollständiger Dokumentation:Zeichnungen, Schaltpläne, Typenschilddaten und Prüfprotokolle sollten dieselbe Konfiguration beschreiben.
Das Problem „Höchste Bewertung ist immer besser“.
Eine höhere Bewertung ist nicht automatisch die richtige technische Wahl. Der Leistungsschalter muss weiterhin zur physischen Schaltanlage, zur Kabelanordnung, zum Schutzsystem, zur Steuerspannung und zur Installationsumgebung passen.
Die Auswahl sollte auf berechneten Anforderungen und geltenden Designspielräumen basieren.
Das Problem „Vakuum bedeutet Wartungsfreiheit“.
Der Vakuumschalter ist versiegelt, enthält jedoch mechanische und elektrische Komponenten, die einem Verschleiß unterliegen können. Federn, Lager, Gestänge, Hilfsschalter, Auslösekreise, Klemmen und Steueranschlüsse bleiben alle relevante Wartungspunkte.
Das Problem „Überall derselbe Leistungsschalter“.
Ein sauberer Industrieraum im Innenbereich und ein Außenumspannwerk an der Küste repräsentieren sehr unterschiedliche Umgebungen. Es sollte nicht automatisch davon ausgegangen werden, dass die gleiche physische Konstruktion für beide geeignet ist.
Das Problem der „späteren Installation“.
Bei der Konstruktion der Schaltanlage müssen die Montage des Leistungsschalters, der Kabelanschluss, die Steuerverkabelung, die Verriegelungen und die Gehäuseabmessungen berücksichtigt werden. Das Nachrüsten dieser Details nach der Herstellung kann schwierig sein.
Das „Einmal dokumentieren“-Problem
Während eines Projekts vorgenommene Änderungen sollten sich konsistent im Übersichtsschaltbild, in den Schalttafelzeichnungen, in den Schaltplänen, in den Schutzeinstellungen, in der Stückliste und in den Inbetriebnahmedokumenten widerspiegeln.
Wie sollten Tests und Standards bewertet werden?
Da es sich bei Mittelspannungs-Leistungsschaltern um sicherheitskritische elektrische Geräte handelt, spielen Prüfungen eine zentrale Rolle bei der Bestätigung ihrer Leistung.
IEC 62271 ist eine wichtige Normenfamilie für Hochspannungsschaltanlagen und -steuergeräte. Verschiedene Teile decken unterschiedliche Gerätetypen und Testanforderungen ab.
Routinetests
An hergestellten Geräten werden Routinetests durchgeführt, um zu bestätigen, dass jede Produktionseinheit den geltenden Designanforderungen entspricht.
Das genaue Prüfprogramm hängt von der Konstruktion des Leistungsschalters ab, kann jedoch elektrische, mechanische, steuerungsbezogene und isolierende Prüfungen umfassen.
Typprüfung
Typtests validieren die Leistung eines bestimmten Designs unter festgelegten Testbedingungen. Sie können Temperaturanstieg, dielektrische Leistung, Kurzschlussunterbrechung, mechanische Haltbarkeit, Störlichtbogenverhalten und gegebenenfalls andere Eigenschaften berücksichtigen.
Dielektrische Prüfung
Durch dielektrische Tests wird beurteilt, ob das Isolationssystem der vorgegebenen Spannungsbeanspruchung standhält. Dabei kann es sich je nach Anforderungen um Netzfrequenzfestigkeits- und Impulsprüfungen handeln.
Mechanischer Dauertest
Bei mechanischen Dauertests wird geprüft, ob der Antrieb die erforderliche Anzahl an Schaltvorgängen ohne unzulässige Beeinträchtigung durchführen kann.
Kurzschlussprüfung
Mit Kurzschlusstyptests kann die Fähigkeit des Leistungsschalters bewertet werden, definierte Fehlerstrombedingungen zu unterbrechen. Dies ist eine der bedeutendsten Demonstrationen des gesamten Unterbrechungssystems.
Temperaturanstiegsprüfung
Bei der Erwärmungsprüfung wird das thermische Verhalten stromführender Bauteile unter definierten Strombedingungen überprüft. Kontaktwiderstand, Leitergeometrie, Anschlüsse und Gehäusedesign tragen zum Ergebnis bei.
| Testkategorie | Hauptzweck | Typischer Beweis |
|---|---|---|
| Routinetest | Überprüfen Sie jede hergestellte Einheit | Routineinspektions- und Testprotokolle |
| Typprüfung | Validieren Sie das Design unter definierten Bedingungen | Typprüfbericht oder Zertifikat |
| Dielektrischer Test | Überprüfen Sie, ob die Isolierung standhält | Elektrisches Prüfprotokoll |
| Mechanische Ausdauer | Überprüfen Sie die Haltbarkeit des Schaltmechanismus | Dokumentation des Dauertests |
| Kurzschlusstest | Überprüfen Sie die Fehlerunterbrechungsfähigkeit | Mitgeltende Typprüfdokumentation |
| Temperaturanstieg | Bewerten Sie das thermische Verhalten bei Dauerstrom | Protokoll der thermischen Leistungsprüfung |
Der Testumfang ist wichtig
Ein Testzertifikat sollte im Kontext überprüft werden. Die geprüfte Spannung, der geprüfte Strom, die Konstruktion des Leistungsschalters, der Mechanismus, das Isoliersystem und das Zubehör sollten der gelieferten Konfiguration entsprechen.
Es sollte nicht automatisch davon ausgegangen werden, dass ein Zertifikat, das einer Produktkonfiguration zugeordnet ist, alle Variationen der Produktfamilie abdeckt.
Werksinspektion
Zu den Qualitätsprogrammen können auch Maßprüfungen, die Überprüfung der Vakuumintegrität, die Messung des Kontaktwiderstands, mechanische Zeitkontrollen, die Überprüfung der Steuerschaltungen und visuelle Inspektionen gehören.
Inbetriebnahme vor Ort
Nach der Installation müssen die Leistungsschalter- und Schaltanlagenbaugruppe gemäß den Projektverfahren in Betrieb genommen werden. Dazu können Isolationsprüfungen, Kontaktwiderstandsmessungen, mechanische Funktionsprüfungen, Schutzrelaisprüfungen, Steuerstromkreisprüfungen, Verriegelungsüberprüfungen und Funktionsprüfungen gehören.
Was sollte eine professionelle technische Spezifikation beinhalten?
Eine professionelle Spezifikation sollte Ingenieuren und Einkaufsteams genügend Informationen liefern, um den richtigen Leistungsschalter auszuwählen, bevor die Ausrüstung die Fertigung oder Installation erreicht.
| Spezifikationsbereich | Zu definierende Informationen | Warum es wichtig ist |
|---|---|---|
| Nennspannung | Systemspannung und Gerätebewertung | Definiert elektrische und isolierende Anforderungen |
| Nennstrom | Dauerstromfähigkeit | Definiert Wärme- und Leiteranforderungen |
| Frequenz | 50 Hz, 60 Hz oder angegebene Systemfrequenz | Gewährleistet die Kompatibilität mit dem Stromnetz |
| Bruchkapazität | Erforderliche Kurzschlussunterbrechungsleistung | Bestimmt die Eignung für die Fehlerebene |
| Widerstandsfähigkeit | Kurzzeit- und Spitzenfestigkeitsanforderungen | Unterstützt die Leistung bei strukturellen und thermischen Fehlern |
| Isolierung | Dämmniveau und Konstruktion | Gewährleistet die dielektrische Eignung |
| Betriebsmechanismus | Feder, elektromagnetisch oder definierte Alternative | Bestimmt die Kontrolle und das mechanische Verhalten |
| Steuerspannung | Auslöse-, Schließ-, Motor- und Hilfsstromkreisspannung | Gewährleistet die Kompatibilität mit dem Steuerungssystem |
| Montageanordnung | Feste, ausfahrbare, mastmontierte oder andere Anordnung | Stellt physikalische Kompatibilität sicher |
| Umfeld | Innen, Außen, Temperatur, Höhe, Verschmutzung | Passt das Produkt an die Standortbedingungen an |
Beginnen Sie mit dem einzeiligen Diagramm
Das einzeilige Diagramm definiert, wo sich der Leistungsschalter im Stromnetz befindet. Es zeigt Einspeisungen und Abgänge, Transformatoren, Motoren, Generatoren, Sammelschienen, Schutzzonen und andere wichtige Elemente.
Die Leistungsschalterspezifikation sollte aus diesem elektrischen Kontext entwickelt werden.
Definieren Sie die Schalterposition
In der Spezifikation sollte angegeben werden, ob der Leistungsschalter fest oder ausfahrbar ist, und die entsprechenden Positions- und Verriegelungsanforderungen beschrieben werden.
Definieren Sie primäre Verbindungen
Für die Schaltanlagenintegration ist die Anschlussgeometrie besonders wichtig. Sammelschienenabstand, Kabelanschluss, Klemmenausrichtung und Phasenanordnung sollten dem Schaltschrankdesign entsprechen.
Hilfsfunktionen definieren
Hilfskontakte, Auslösespulen, Einschaltspulen, Unterspannungsauslöser, Motorantriebe, mechanische Anzeigen und Fernbedienungsschnittstellen sollten gegebenenfalls klar aufgeführt sein.
Schutzbedarf definieren
In der Schutzspezifikation sollten erforderliche Relaisfunktionen, Stromwandlerverhältnisse, ggf. Spannungseingänge, Auslöselogik, Verriegelungen und Kommunikationsschnittstellen angegeben werden.
Definieren Sie Umweltanforderungen
Das Projekt sollte ermitteln, ob der Leistungsschalter im Innen- oder Außenbereich betrieben werden kann, und gegebenenfalls relevante Informationen zu Temperatur, Höhe, Luftfeuchtigkeit, Verschmutzung, Erdbeben und Korrosion bereitstellen.
Testanforderungen definieren
Das technische Dokument sollte geltende Normen, Routineprüfungen, Typprüfungserwartungen, Inspektionsanforderungen und Inbetriebnahmeverfahren angeben.
- Definieren Sie das elektrische System:Legen Sie Spannung, Frequenz, Netzwerkkonfiguration und Erdungsanordnung fest.
- Berechnen Sie Systemfehlerbedingungen:Bestimmen Sie den verfügbaren Kurzschlussstrom am Standort des Leistungsschalters.
- Dauerbelastung definieren:Legen Sie den Nennstrom und die erwarteten Betriebsbedingungen fest.
- Wählen Sie die Unterbrechungsarchitektur:Bestätigen Sie die Vakuumtechnologie und die entsprechende Leistungsschalterkonfiguration.
- Definieren Sie den Betätigungsmechanismus:Geben Sie die erforderliche Feder- oder Elektromagnetanordnung und Betriebssequenz an.
- Schutz definieren:Koordinieren Sie Stromwandler, Spannungseingänge, Relais, Auslösekreise und Verriegelungen.
- Physische Installation definieren:Bestätigen Sie die feste oder ausfahrbare Konstruktion, Anschlüsse, Abmessungen und Kabelschnittstellen.
- Überprüfen Sie die Standortbedingungen:Bestätigen Sie Temperatur, Luftfeuchtigkeit, Höhe, Verschmutzung, Korrosion und Umwelteinflüsse.
- Testen definieren:Bestätigen Sie die anwendbaren Routine-, Typ-, Werks-, Standort- und Inbetriebnahmetests.
- Kontrolldokumentation:Stellen Sie sicher, dass alle Zeichnungen, Einstellungen, Spezifikationen und Zertifikate dieselbe endgültige Konfiguration beschreiben.
Was sollten Käufer vor der Genehmigung anfragen?
- Übersichtszeichnung:Bestätigen Sie die Gesamtabmessungen, Montage, Anschlusspositionen und Wartungsabstände.
- Elektrischer Schaltplan:Bestätigen Sie die Auslöse-, Schließ-, Hilfs-, Verriegelungs- und Steuerkreise.
- Typenschilddaten:Überprüfen Sie Spannung, Strom, Frequenz, Unterbrechungskapazität und relevante Nenneigenschaften.
- Schutzschnittstelle:Überprüfen Sie die CT-, VT-, Relais-, Auslöse- und Kommunikationsschnittstellen.
- Testdokumentation:Bestätigen Sie den Umfang der Routine- und Typprüfungsaufzeichnungen, die für das gelieferte Design gelten.
- Installationsinformationen:Bestätigen Sie die Hebe-, Transport-, Anschluss-, Inbetriebnahme- und Wartungsanforderungen.
Eine detaillierte technische Spezifikation reduziert Unklarheiten zwischen Engineering-, Einkaufs-, Fertigungs-, Inbetriebnahme- und Wartungsteams. Es trägt auch dazu bei, späte Änderungen zu verhindern, die durch fehlende Schnittstelleninformationen verursacht werden.
Häufig gestellte Fragen
Was ist die Hauptfunktion eines Vakuum-Leistungsschalters?
Es verbindet und trennt Mittelspannungsstromkreise und unterbricht den Strom unter bestimmten Normal- und Fehlerbedingungen. Der Unterbrechungsprozess findet in einer versiegelten Vakuumschaltkammer statt.
Warum wird ein Vakuum verwendet, um einen Lichtbogen zu unterbrechen?
Das Vakuum sorgt für eine kontrollierte dielektrische Umgebung, in der sich das Lichtbogenverhalten von der Unterbrechung durch Luft, Öl oder Gas unterscheidet. Nach der Kontakttrennung und dem Nullstrom kann der Vakuum-Unterbrecher unter den vorgesehenen Bedingungen schnell die Spannungsfestigkeit wiederherstellen.
Was ist ein Vakuum-Unterbrecher?
Ein Vakuum-Unterbrecher ist eine abgedichtete Kammer, die feste und bewegliche elektrische Kontakte und interne Abschirmungskomponenten enthält. Es führt die eigentliche Stromunterbrechung durch, wenn der Leistungsschalter öffnet.
Was ist der Unterschied zwischen einem Leistungsschalter und einem Schütz?
Ein Leistungsschalter dient dazu, Fehlerströme innerhalb seiner Nennleistung zu unterbrechen und Schutzfunktionen bereitzustellen. Ein Schütz ist im Allgemeinen für das häufige Schalten von Lasten unter definierten Betriebsbedingungen ausgelegt und soll normalerweise nicht die gleiche Fehlerbeseitigungsfunktion wie ein Leistungsschalter erfüllen.
Welche Spannungsebenen kann die Vakuumunterbrechungstechnik bedienen?
Die Vakuumunterbrechung wird häufig in Mittelspannungsanlagen eingesetzt. Spezifische Produkte können für Spannungsklassen wie 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV und andere definierte Nennwerte ausgelegt werden, abhängig vom Design des Herstellers und der geltenden Norm.
Warum ist das Kurzschlussausschaltvermögen wichtig?
Ein Fehler kann einen sehr hohen Strom erzeugen. Der Leistungsschalter muss in der Lage sein, den angegebenen Fehlerstrom bei der Systemspannung ohne unzulässige Ausfälle zu unterbrechen. Die erforderliche Bewertung sollte auf der tatsächlichen Netzkurzschlussberechnung basieren.
Welche Rolle spielt der Betriebsmechanismus?
Der Betätigungsmechanismus sorgt für die mechanische Bewegung, die zum Öffnen und Schließen der Kontakte erforderlich ist. Es steuert den Kontaktweg, die Geschwindigkeit, die Kraft und das Timing und hat somit direkten Einfluss auf das Unterbrechungs- und Schließverhalten.
Werden häufig Federmechanismen verwendet?
Ja. Federbetätigte Mechanismen werden häufig in Mittelspannungsschaltern eingesetzt. Sie speichern mechanische Energie und geben sie ab, um auf Befehl den Öffnungs- oder Schließvorgang durchzuführen.
Können auch elektromagnetische Mechanismen genutzt werden?
Ja. Bestimmte Leistungsschalterkonstruktionen verwenden elektromagnetische Betätigungsmechanismen. Die Auswahl hängt von der Architektur des Leistungsschalters, den Steuerungsanforderungen, der Betriebssequenz und der Projektspezifikation ab.
Sind Vakuumbrecher wartungsfrei?
Nein. Der Vakuum-Unterbrecher ist versiegelt, was den Wartungsaufwand innerhalb der Unterbrecherkammer begrenzt, aber der komplette Unterbrecher enthält immer noch mechanische Mechanismen, Anschlüsse, Hilfskontakte, Steuerkreise, Isolationsstrukturen und andere Komponenten, die einer angemessenen Inspektion und Wartung bedürfen.
Welche Wartung erfordert der Antriebsmechanismus?
Die Wartung kann die Inspektion von mechanischen Verbindungen, Federn, Lagern, Riegeln, Befestigungselementen, Hilfsschaltern, Steuerkabeln und Schmierstellen umfassen, sofern angegeben. Die genaue Vorgehensweise sollte sich an der Wartungsdokumentation des Herstellers und an der Betriebsaufgabe des Geräts orientieren.
Was ist der Unterschied zwischen Innen- und Außenvakuumbrechern?
Produkte für den Innenbereich werden normalerweise in geschützte Schaltanlagen oder Elektroräume integriert, während Produkte für den Außenbereich so konzipiert sind, dass sie Regen, Temperaturschwankungen, Sonnenlicht, Verschmutzung und anderen Umweltbedingungen standhalten. Das Prinzip der elektrischen Unterbrechung kann ähnlich sein, die Anforderungen an Gehäuse und Isolierung unterscheiden sich jedoch.
Was ist ein ausfahrbarer Leistungsschalter?
Ein ausfahrbarer Leistungsschalter kann sich je nach Gerätedesign zwischen definierten mechanischen Positionen in der Schaltanlage bewegen, z. B. der angeschlossenen, Test- und isolierten Position. Diese Anordnung kann Wartungs- und Prüfverfahren unterstützen und gleichzeitig definierte Stellwerksfunktionen beibehalten.
Wie funktioniert der Leistungsschalter mit einem Schutzrelais?
Das Relais empfängt elektrische Messwerte von Stromwandlern und gegebenenfalls Spannungswandlern. Wenn das Relais einen definierten abnormalen Zustand erkennt, sendet es ein Auslösesignal an den Leistungsschalter. Die Auslösespule betätigt dann den Mechanismus zum Öffnen der Kontakte.
Warum sind Stromwandler wichtig?
Stromwandler liefern skalierte Stromsignale zum Schutz und zur Messung. Ihr Verhältnis, ihre Genauigkeit, ihre Bürde und ihre Anschlussanordnung müssen mit dem Schutzrelais und dem gesamten elektrischen System abgestimmt werden.
Warum werden Spannungswandler manchmal mit einem Leistungsschalter verwendet?
Spannungswandler liefern skalierte Spannungssignale für Messung, Schutz, Synchronisierung und Steuerung. Abhängig von der Anwendung kann das Schutzrelais Spannungsinformationen zusammen mit Strominformationen verwenden, um festzustellen, ob ein Fehler oder ein abnormaler Betriebszustand vorliegt.
Was ist der Zweck der Verriegelung?
Durch die Verriegelung werden definierte unsichere Betriebsabläufe verhindert. Je nach Schaltanlagendesign kann es die Bewegung des Leistungsschalters, die Betätigung des Erdungsschalters oder die Schließvorgänge einschränken, bis die erforderlichen Bedingungen erfüllt sind.
Welche Normen werden üblicherweise mit Mittelspannungsschaltern in Verbindung gebracht?
IEC 62271 ist eine wichtige Normenfamilie für Hochspannungsschaltanlagen und -steuergeräte. Der anwendbare Teil hängt vom Gerätetyp und der Ausführung ab. Es können auch nationale und regionale Anforderungen gelten.
Was ist der Unterschied zwischen Routineprüfung und Typprüfung?
An den hergestellten Einheiten werden Routineprüfungen durchgeführt, um die Konformität mit den relevanten Produktionsanforderungen zu überprüfen. Typprüfungen bewerten die Leistung eines Entwurfs unter festgelegten Testbedingungen und werden im Allgemeinen als Teil der Entwurfsvalidierung durchgeführt.
Welche technischen Informationen sollten bei der Auswahl eines Leistungsschalters bereitgestellt werden?
Zu den wichtigen Informationen gehören Systemspannung, Nennstrom, Frequenz, Kurzschlussniveau, Isolationsanforderungen, Installationsort, feste oder ausfahrbare Konstruktion, Steuerspannung, Schutzfunktionen, Hilfskontakte, Anschlussanordnung, Umgebungsbedingungen sowie geltende Normen und Tests.
Kann der Leistungsschalter an einen bestimmten Schaltschrank angepasst werden?
Projektspezifische Anforderungen können je nach Produktfamilie Montagemaße, Anschlussanordnung, Steuerspannung, Hilfsstromkreise, Mechanikkonfiguration, Schutzschnittstellen und andere definierte technische Parameter umfassen. Kundenspezifische Konfigurationen sollten durch genehmigte technische Dokumente kontrolliert werden.
In welchen Branchen wird üblicherweise Vakuumunterbrechungstechnologie eingesetzt?
Zu den Anwendungen gehören Versorgungsverteilung, Umspannwerke, Industrieanlagen, Bergbau, Anlagen für erneuerbare Energien, Gewerbegebäude, Verkehrsinfrastruktur, Wasseraufbereitung und andere elektrische Mittelspannungsanlagen.
Warum sollten Leistungsschalter und Schaltgerät zusammen spezifiziert werden?
Der Leistungsschalter muss mechanisch und elektrisch zur Schaltanlage passen. Sammelschienenschnittstellen, Kabelverbindungen, Steuerkreise, Verriegelungen, Schutzsysteme, Wartungsabstände und Umgebungsanforderungen hängen alle von der vollständigen Schaltschrankkonfiguration ab.
Wie kann eine bessere Auswahl von Leistungsschaltern die Energieverteilung im Mittelspannungsbereich stärken?
Mittelspannungsschaltgeräte sind eine der wichtigsten Schnittstellen zwischen einem Stromnetz und dem Schutzsystem, das für die Beherrschung anormaler Bedingungen verantwortlich ist. Ein Leistungsschalter muss kontinuierlichen Laststrom führen, zuverlässig arbeiten, definierte Fehlerströme unterbrechen, elektrischen und mechanischen Belastungen standhalten und genau mit der umgebenden Steuerungsarchitektur kommunizieren.
Für viele dieser Anforderungen bietet die Vakuumunterbrechung eine praktische Grundlage. Der versiegelte Unterbrecher schafft eine kontrollierte Umgebung für die Lichtbogenlöschung und kann eine kompakte Schaltanlagenkonstruktion unterstützen. Das Vakuum selbst ist jedoch nur ein Element des Gesamtprodukts.
Das Kontaktsystem, die Abschirmanordnung, die Isolationshalterungen, der Antriebsmechanismus, die Klemmen, die Steuerkreise, die Hilfskontakte und das Gehäuse müssen alle zusammenarbeiten. Die mechanische Konsistenz ist besonders wichtig, da die Öffnungs- und Schließbewegung die Bedingungen bestimmt, unter denen der Unterbrecher seine Funktion erfüllt.
Ebenso wichtig ist die elektrische Auswahl. Nennspannung und Nennstrom bilden den Ausgangspunkt, aber Kurzschlussstrom, Isolationsgrad, Frequenz, Temperaturanstieg und Umgebungsbedingungen bestimmen, ob eine bestimmte Konfiguration zum tatsächlichen Netzwerk passt.
Das Schutzsystem fügt eine weitere Ebene hinzu. Stromwandler, Spannungswandler, Relais, Auslösespulen, Steuerstrom, Kommunikationsschnittstellen und Verriegelungen bilden die Kette, über die das elektrische System einen Fehler erkennt und darauf reagiert.
Auch die Anwendung ist wichtig. Für Umspannwerke, Industrieanlagen, Netze für erneuerbare Energien, Bergbaustandorte, Gewerbegebäude, Verkehrsinfrastruktur und kritische Einrichtungen gelten nicht unbedingt die gleichen elektrischen oder ökologischen Anforderungen.
Tests und Dokumentation bilden die endgültige technische Grundlage. Routinetests, Typtests, dielektrische Bewertungen, mechanische Dauertests, Kurzschlusstests, Temperaturanstiegsbewertungen, Installationsprüfungen und Inbetriebnahmeverfahren sollten alle der endgültigen Gerätekonfiguration entsprechen.
Eine ordnungsgemäß spezifizierteVakuum-Leistungsschalterist also nicht einfach eine Schaltkomponente. Es ist Teil einer integrierten Mittelspannungsschutzarchitektur, die elektrische Unterbrechung, mechanischen Betrieb, Erfassung, Steuerung und Systemsicherheit verbindet.
Benötigen Sie eine Mittelspannungs-Leistungsschalterkonfiguration für Ihr Projekt?
Komm schonunterstützt Mittelspannungs-Schaltlösungen für Versorgungs-, Industrie-, erneuerbare Energie-, Gewerbe- und Infrastrukturanwendungen mit Konfigurationen, die elektrische Nennwerte, Betriebsmechanismen, Schutzschnittstellen, Montageanordnungen und projektspezifische technische Anforderungen abdecken. Für Anwendungsdetails und technische Diskussionen,Kontaktieren Sie uns.
