Vakuum-Leistungsschalter (VCBs)sind zum Goldstandard für den Mittelspannungsschutz geworden und bieten eine schnelle Lichtbogenlöschung, keine Treibhausgasemissionen und minimale Wartung. Dieser umfassende Leitfaden beantwortet wichtige Fragen: Wie funktionieren VCBs? Was sind ihre Kernkomponenten? Wie sind sie im Vergleich zu Vakuumschützen? Und warum sind sie die bevorzugte Technologie für Versorgungsunternehmen, Industrie und erneuerbare Energien? Mit Erkenntnissen führender HerstellerKomm schonDieser Artikel vermittelt Ingenieuren und Einkäufern das Wissen, das richtige VCB für ihre Anwendung auszuwählen.
Die Wirksamkeit eines Vakuum-Leistungsschalters liegt in der Verwendung eines Hochvakuums – einem der besten bekannten elektrischen Isolatoren – zum Löschen von Lichtbögen. Wenn sich die Kontakte eines VCB trennen, erlischt der entstehende Lichtbogen schnell, da fast keine Gasmoleküle vorhanden sind, die das Plasma aufrechterhalten. Dies führt zu einer Unterbrechungszeit von weniger als einem halben Zyklus der Wechselstromwellenform, wodurch die Fehlerenergie minimiert und nachgeschaltete Geräte geschützt werden. Darüber hinaus sind VCBs den SF₆-Leistungsschaltern aus ökologischer Sicht überlegen, da sie keine Treibhausgase ausstoßen, was sie zu einer Schlüsseltechnologie für nachhaltige Stromnetze macht.
Der Betrieb einerVCBlässt sich in eine Reihe schneller, präziser Schritte unterteilen:
Dieser gesamte Vorgang erfolgt in Mikrosekunden, wodurch VCBs sowohl beim Last- als auch beim Fehlerstromschalten außergewöhnlich schnell und zuverlässig sind.
Ein hochwertiger VCB besteht aus mehreren wichtigen Komponenten:
Während beide Vakuumschaltröhren verwenden, dienen VCBs und Vakuumschütze unterschiedlichen Zwecken. Die folgende Tabelle verdeutlicht die wichtigsten Unterschiede.
| Besonderheit | Vakuum-Leistungsschalter (VCB) | Vakuumschütz |
|---|---|---|
| Primäre Rolle | Schutz vor Fehlerströmen (Kurzschlüssen) und seltenem Schalten. | Häufiges betriebsbedingtes Schalten von Lasten wie Motoren und Heizungen. |
| Spannungsbereich | 3 kV bis 36 kV (bis zu 40,5 kV für Spezialmodelle). | Bis zu 15 kV, typischerweise 200 A bis 630 A. |
| Typische Belastungen | Transformatoren, Generatoren, Kondensatoren, große Motoren, Verteilereinspeisungen. | Motoren, Beleuchtung, Heizkreise und häufig geschaltete Geräte. |
| Schaltfrequenz | Selten (Schutz und Isolation). | Sehr häufig (tausende Operationen). |
| Kurzschlussfestigkeit | Hoch (20 kA bis 50 kA typisch). | Niedriger (bis zu 10 kA). |
Vakuum-Leistungsschalter bieten eine Reihe überzeugender Vorteile, die sie zur bevorzugten Wahl für Mittelspannungsanwendungen machen:
VCBs sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Umgebungen und Betriebsanforderungen gerecht zu werden.

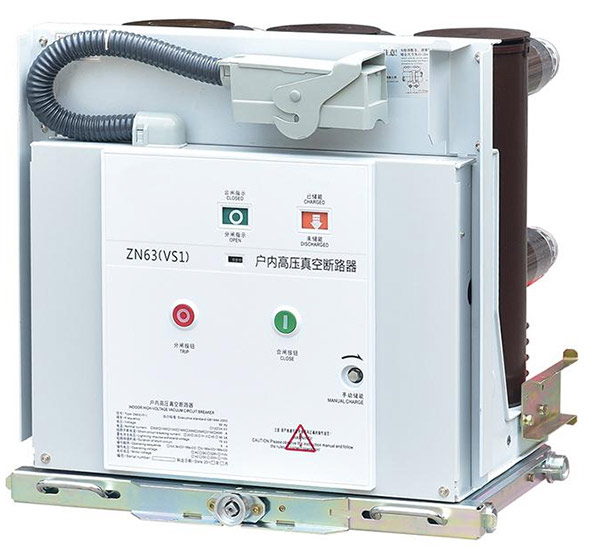

Kompakte Einheiten für den Einbau in Schalttafeln in Fabriken, Gewerbegebäuden und Umspannwerken im Innenbereich. Beispiele hierfür sind die weit verbreiteten festen und ausfahrbaren VS1-12-Typen.
Wetterbeständige Modelle für Umspannwerke und Übertragungsnetze, die Regen, Wind und extremen Temperaturen standhalten.
VCBs sind in einem breiten Spektrum von Branchen und Infrastrukturen unverzichtbar:
A1: Der Hauptunterschied ist das Lichtbogenlöschmedium – VCBs verwenden ein Vakuum, während SF₆-Brecher Druckgas verwenden. VCBs sind umweltfreundlicher (keine Treibhausgasemissionen), haben eine schnellere dielektrische Wiederherstellung und erfordern weniger Wartung für Mittelspannungsanwendungen.
A2: Der Vakuum-Unterbrecher ist lebenslang versiegelt und hält unter normalen Bedingungen typischerweise 10–20 Jahre. Die mechanische Lebensdauer des Antriebsmechanismus beträgt oft mehr als 30.000 Betätigungen.
A3: Ja, es werden jedoch spezielle VCBs mit Kondensatorschaltung und kontrolliertem Schalten empfohlen, um Vorzündungen, Einschaltströme und Wiederzündungen zu minimieren und so die Langlebigkeit der Kontakte und die Systemstabilität sicherzustellen.
A4: Die routinemäßige Wartung konzentriert sich auf den Betriebsmechanismus, die elektrischen Anschlüsse und die Steuerkreise – nicht auf den Vakuum-Unterbrecher selbst. Zu den typischen Aufgaben gehören Sichtprüfung, Kontaktwiderstandsmessung und mechanische Funktionstests alle 3–5 Jahre.
A5: Auf jeden Fall. Outdoor-VCBs sind speziell mit wetterbeständigen Gehäusen, hochwertigen Isolatoren und Korrosionsschutzbehandlungen ausgestattet, um rauen Umgebungsbedingungen standzuhalten.
Vakuum-Leistungsschalter sind der klare Gewinner für die moderne Mittelspannungs-Energieverteilung, da sie überlegene Leistung, Umweltverantwortung und langfristige Zuverlässigkeit vereinen. Da die Industrie weiterhin SF₆ aus dem Verkehr zieht, wird die Nachfrage nach hochwertigen VCBs voraussichtlich steigen. Die Auswahl eines vertrauenswürdigen Herstellers ist entscheidend, um sicherzustellen, dass Ihre Ausrüstung eine gleichbleibende Leistung und Sicherheit bietet.
