Komm schon, ein vertrauenswürdiger Hersteller und Lieferant von elektrischen Mess- und Schutzgeräten in China, bietet0,72–40,5 kV Innenstromwandler (CTs)für Industrie-, Gewerbe- und Versorgungsanwendungen.
0,72–40,5 kV Innenstromwandlerbasiert auf elektromagnetischer Induktion und wandelt hohe Primärströme in niedrigere, messbare Sekundärströme um, um eine genaue Messung und Schutz zu ermöglichen.
1. Elektromagnetische Induktion: Wechselstrom durch den Primärleiter erzeugt ein Magnetfeld im Eisenkern und induziert einen proportionalen Strom in der Sekundärwicklung (z. B. Verhältnis 1000:1).
2. Signalisolierung: Der Sekundärstrom (typischerweise 5 A oder 1 A) ist vom Hochspannungs-Primärstromkreis isoliert, um die Sicherheit von Personal und Ausrüstung zu gewährleisten.
3. Genauigkeitskontrolle: Materialien mit hoher magnetischer Leitfähigkeit, wie z. B. Siliziumstahlbleche oder nanokristalline Legierungen, minimieren Hystereseverluste und erreichen eine Genauigkeit von bis zu 0,2 (Fehler ± 0,2 %), gemäß den Normen IEC 60044-1.

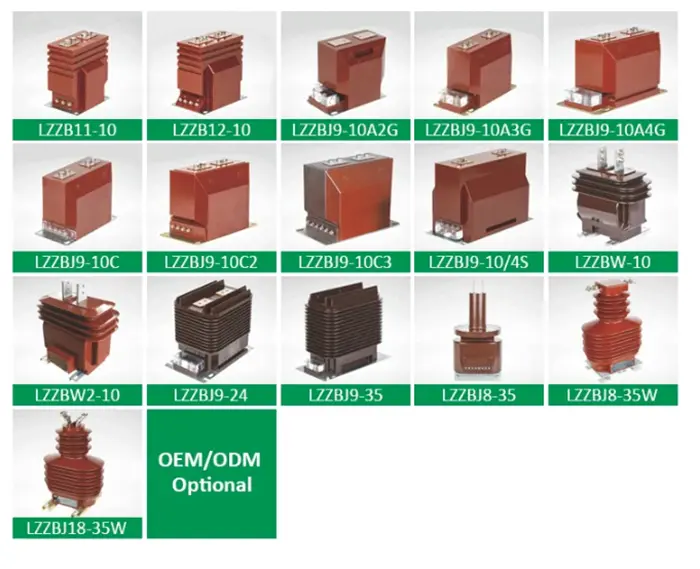

1. Elektromagnetische CT
Eigenschaften: Eisenkern mit Wicklung, kostengünstig, hochstabil.
Anwendungen: Verteilungssysteme unter 10 kV, z. B. industrielle oder kommerzielle Strommessung.
Parameterbeispiel: Nennstromverhältnis 200/5 A, Lastimpedanz 2,5 Ω (GB/T 20840.2-2014).
2. Elektronische CT
Merkmale: Verwendet Hall-Elemente oder faseroptische Sensoren, breites Frequenzband (0,1 Hz–1 MHz), starke EMI-Beständigkeit.
Anwendungen: Neue Energieerzeugung, Hochgeschwindigkeitsbahn-Traktionssysteme.
3. Rogowski-Spule
Merkmale: Kernloses Design, hohe Linearität, geeignet für transiente Strommessung.
Parameterbeispiel: Ausgangssignal 0,333 V/kA, linearer Fehler <±0,1 % (IEEE C57.13-2016).
Strommessung
Hochpräzise industrielle oder kommerzielle Messgeräte, die typischerweise eine Genauigkeit von 0,5 S (±0,5 %) erfordern, gemäß DL/T 725-2013.
Relaisschutz
Überstrom- oder Differentialschutz; Stromwandler müssen bestimmte Fehlergrenzen einhalten (z. B. 5P20, Fehler ≤5 % bei 20-fachem Nennstrom).
Industrielle Überwachung
Hochfrequenz- oder Hochgeschwindigkeitsanwendungen (z. B. Stahlwerke, Induktionsöfen) erfordern elektronische Stromwandler mit einem Frequenzgang >10 kHz.
Nennstrom: Wählen Sie für optimalen Schutz das 1,2–1,5-fache des Laststroms.
Genauigkeitsstufe: Verwenden Sie 0,2 für Mess-CTs; 5P/10P für Schutzstromwandler.
Vermeiden Sie einen offenen Stromkreis auf der Sekundärseite: Kann gefährliche kV-Spannung erzeugen.
Isolationsprüfung: Überprüfen Sie regelmäßig, ob der Isolationswiderstand des0,72–40,5 kV Innenstromwandlerist ≥1MΩ.
Szenarioanpassung: Wählen Sie den CT-Typ (elektromagnetisch, elektronisch, Rogowski) basierend auf Anwendungsanforderungen, Genauigkeit, Kosten und Zuverlässigkeit.
