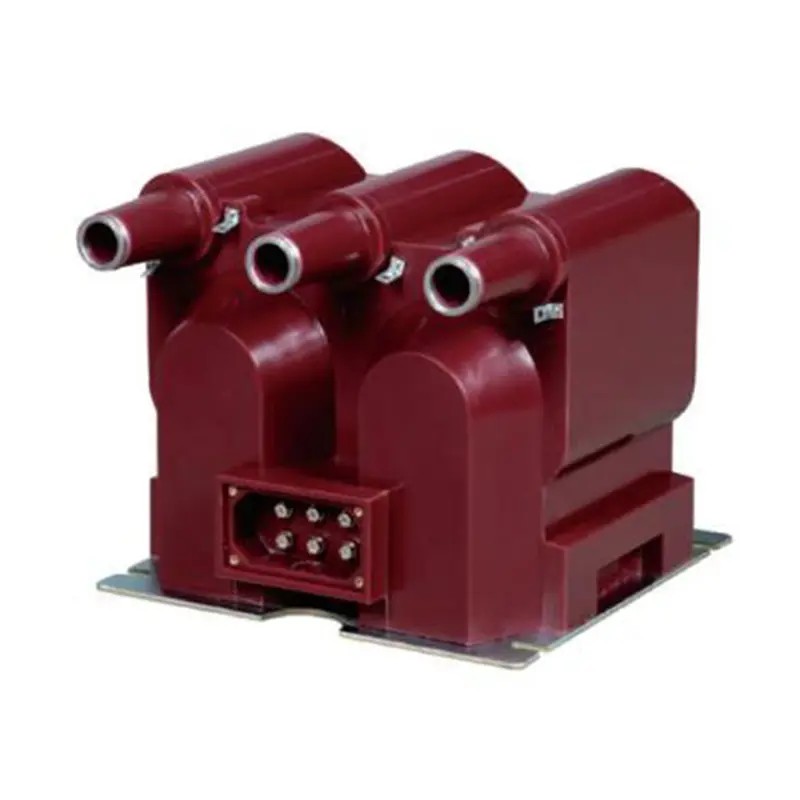

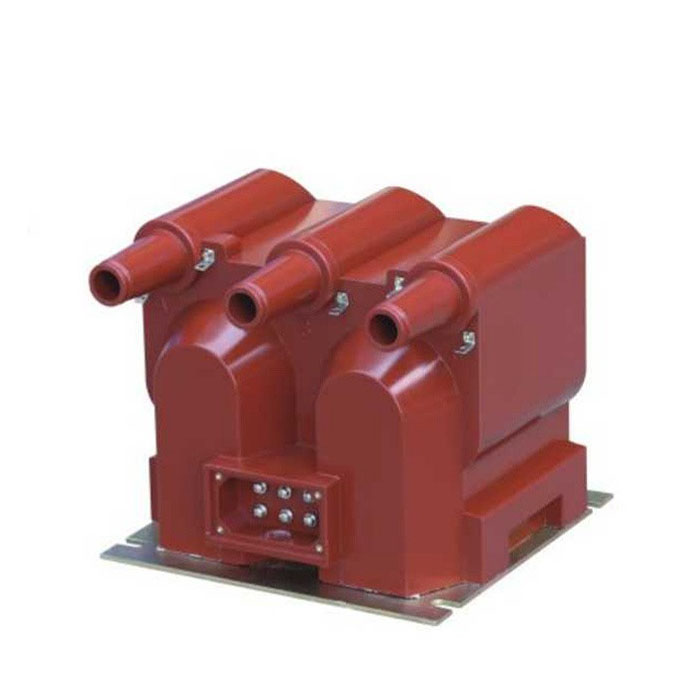

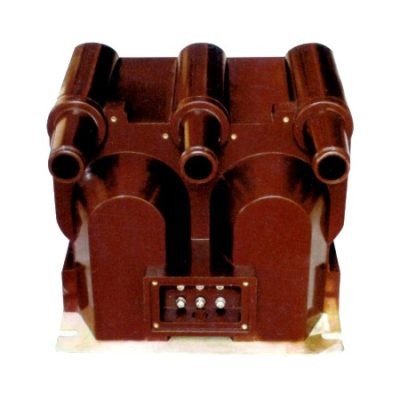

Als professioneller Hersteller in China möchte Comewill Ihnen einen qualitativ hochwertigen Spannungswandler JSZV12-10R anbieten. Über seine strukturelle Anpassungsfähigkeit hinaus zeichnet sich der Transformator durch Betriebssicherheit und Kontinuität aus. Ein herausragendes Merkmal ist das Hot-Swap-fähige Sicherungsdesign – die Primärwicklungen der Phasen A, B und C sind mit Kurzschlussschutzsicherungen ausgestattet, die über den Sekundäranschluss ausgetauscht werden können, ohne den Systembetrieb zu unterbrechen.
Der JSZV12-10R ist so konzipiert, dass er sich an die unterschiedlichen Bedingungen vor Ort anpassen lässt. Es unterstützt eine standardmäßige dreiphasige Verkabelungskonfiguration vom Typ „V“ und kann bequem in zwei unabhängige einphasige Einheiten zerlegt werden, was Flexibilität bei Installation und Systemdesign bietet.
Der Spannungswandler JSZV12-10R wurde speziell für die strengen Anforderungen von 10-kV-Stromversorgungssystemen in Innenräumen entwickelt und kombiniert Messgenauigkeit mit Betriebszuverlässigkeit.

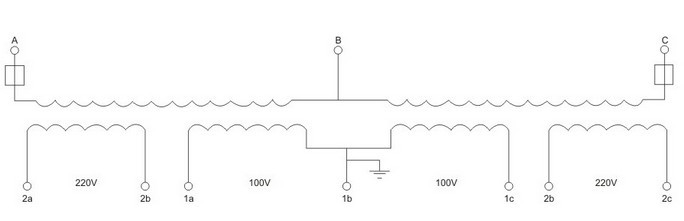

1.Dual-Secondary-Ausgangsfunktionalität:
100-V-Ausgang: Entwickelt für hochpräzise Spannungsmessung und Energiemessung.
220-V-Ausgang: Dient als zuverlässige Hilfsstromversorgung für Steuermechanismen und reduziert den Bedarf an zusätzlichen Leistungskomponenten.
2. Hervorragende Isolierung und Haltbarkeit:
Vollständig mit hochwertigem Epoxidharz versiegelt, bietet es hervorragende Feuchtigkeitsbeständigkeit, Isolationsfestigkeit und Alterungsschutz – ideal für komplexe Innenräume oder Innenräume mit hoher Luftfeuchtigkeit.
Hergestellt aus hochwertigen kaltgewalzten Siliziumstahlblechkernen, um geringe Verluste und stabile Leistung zu gewährleisten.
3. Umfassender Sicherheitsschutz:
Integrierte Sicherungen an allen Primärwicklungen sorgen für einen robusten Kurzschlussschutz.
Der Austausch der Sicherungen ist einfach und erfordert kein Herunterfahren des Systems, wodurch eine maximale Betriebszeit gewährleistet ist.

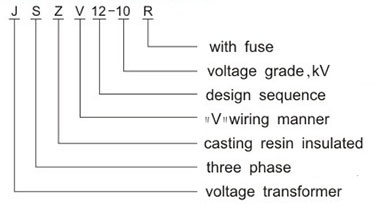

| Code | Bedeutung | Beschreibung |
| J | Spannungswandler | Identifiziert die Gerätekategorie zur sofortigen Erkennung. |
| S | Dreiphasig | Entwickelt für dreiphasige Stromversorgungssysteme, um die Anforderungen an die Messung und den Schutz mehrerer Stromkreise zu erfüllen. |
| Z | Epoxidharzguss-Isolierung | Zeigt einen vollständig gegossenen Isolierungsprozess für verbesserte Feuchtigkeitsbeständigkeit und Haltbarkeit an. |
| V | V-förmige Verkabelung | Bezeichnet die Verkabelungskonfiguration und bietet Flexibilität bei der Installation. |
| 12-10 | Design und Nennspannung | 12 ist die Designserie; 10 stellt die Nennspannung (10 kV) dar und entspricht genau den Systemanforderungen. |
| R | Mit Sicherung | Bedeutet integrierten Kurzschlussschutz für erhöhte Betriebssicherheit. |
Um langfristige Stabilität und Zuverlässigkeit zu gewährleisten, ist der Spannungswandler JSZV12-10R für den Betrieb innerhalb der folgenden Umgebungsparameter ausgelegt. Als professionelle Fabrik mit umfassender Fertigungskompetenz kann Comewill auch maßgeschneiderte Anpassungen für nicht standardmäßige Bedingungen anbieten.
Temperaturbereich: -5 °C bis +40 °C
Höhe: ≤ 1000 m (kundenspezifische Lösungen für Installationen in großer Höhe verfügbar)
Relative Luftfeuchtigkeit: ≤ 80 %
Umgebung: Frei von korrosiven Gasen, Dämpfen oder leitfähigem Staub (z. B. Kohlenstoff oder Metallpulver)
Vibrationen und Stöße: Der Installationsort muss frei von starken Vibrationen oder mechanischen Stößen sein.
Formular 1: Technische Daten des Spannungswandlers zur Messung
| Typ | Nennspannungsverhältnis (V) | Genauigkeitsklasse und Nennleistung (VA) | Maximale Leistung (VA) | Bemessungsisolationspegel (kV) | |
|
|
|||||
| Klasse 0,2 | Klasse 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Typ | Nennspannungsverhältnis (V) | Genauigkeitsklasse und Nennleistung (VA) | Maximale Leistung (VA) | Bemessungsisolationspegel (kV) | |
|
|
|||||
| Klasse 0,2 | Klasse 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
Formular 2: Technische Daten des Spannungswandlers für die Betriebsleistung des Leistungsschalters
| Typ | Nennspannungsverhältnis (V) | Genauigkeitsklasse und Nennleistung (VA) | Kurzzeitige maximale Ausgangsleistung (VA) | Bemessungsisolationspegel (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Hinweise: Die Spannungsfestigkeit der Leistungsschalter-Betriebsstromversorgung darf 15 % nicht überschreiten.
