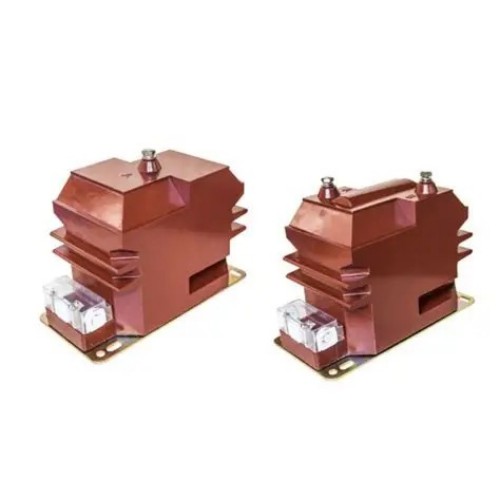

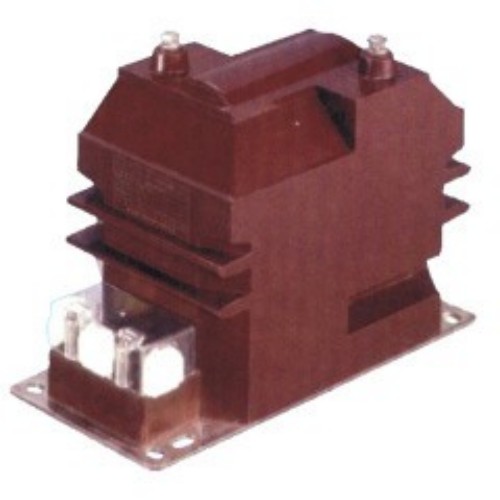

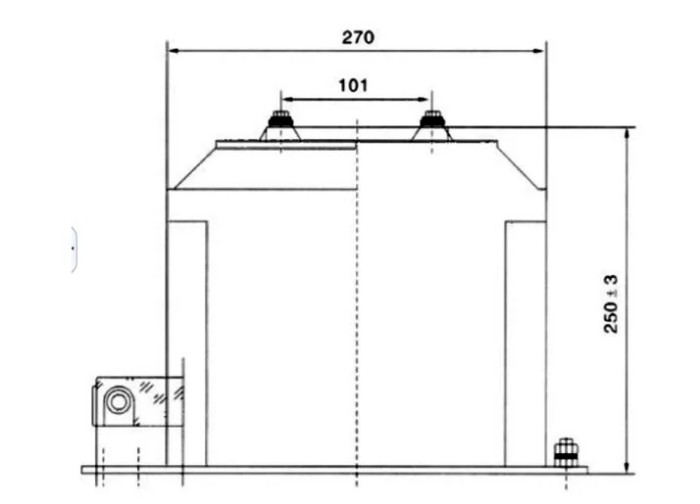

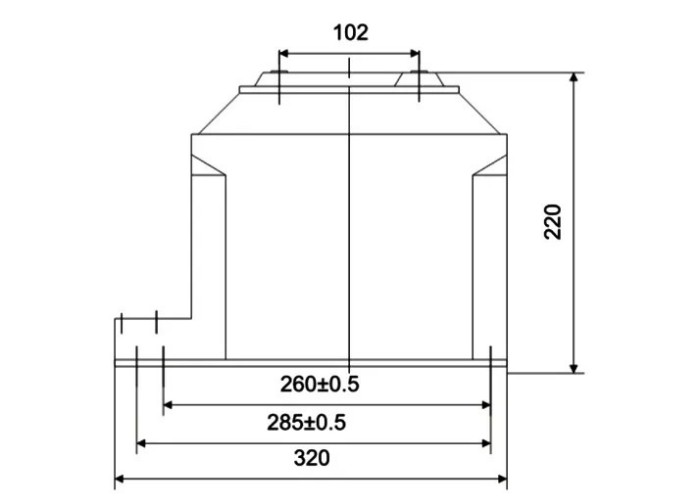

Der hochwertige Spannungswandler JDZ10-3/6/10A wird vom chinesischen Hersteller Comewill angeboten. Sie sind für kritische Anwendungen konzipiert und bieten zuverlässige Leistung für Spannungsmessung, Energiemessung, Echtzeitüberwachung und Relaisschutz in Mittelspannungsnetzen.
Die JDZ10-Serie ist für Spannungspegel von 3 kV, 6 kV und 10 kV ausgelegt und mit den Frequenzen 50 Hz und 60 Hz kompatibel, wodurch sie an verschiedene Betriebsbedingungen im Mittelspannungsbereich angepasst werden kann. Diese Transformatoren werden unter strikter Einhaltung der Normen IEC 186 und GB1207-2006 hergestellt und bieten eine stabile und zuverlässige Grundlage für Systemmessung und -schutz. Als vertrauenswürdige Fabrik mit Sitz in China stellt Comewill sicher, dass jede Einheit strenge Qualitätsmaßstäbe erfüllt.

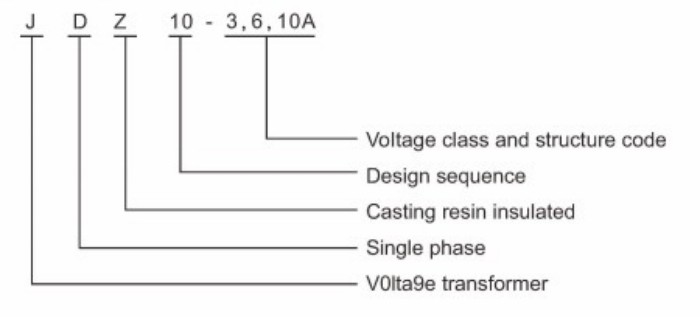

Die Modellbezeichnung der Spannungswandler RZL-10 und JDZ10-3/6/10 von Comewill definiert klar die Kernmerkmale des Geräts:
J: Spannungswandler – gibt die Gerätekategorie an.
D: Einphasig – geeignet für einphasige Stromversorgungsanwendungen.
Z: Epoxidharzguss-Isolierung – verbessert die Isolationsleistung und Haltbarkeit.
3, 6, 10: Spannungspegel – identifiziert die Kompatibilität mit 3-kV-, 6-kV- und 10-kV-Systemen.
Die Transformatoren unterstützen sowohl einphasige als auch dreiphasige Verkabelungskonfigurationen und bieten so Flexibilität für verschiedene Installationsanforderungen.

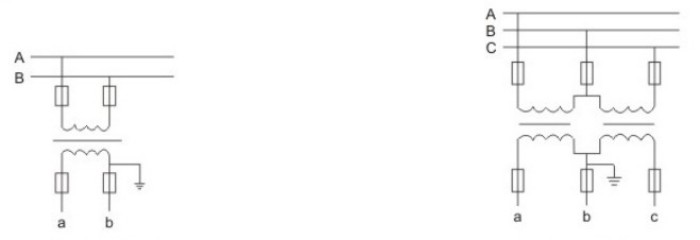

Verdrahtungsplan für einphasige Leitungen
Verdrahtungsplan für dreiphasige Leitungen
Schaltplan einer einphasigen Leitung Schaltplan einer dreiphasigen Leitung
Um optimale Leistung und längere Lebensdauer zu gewährleisten, werden die folgenden Betriebsbedingungen für den Comewill JDZ10-3/6/10A Spannungswandler empfohlen:
Höhe: Geeignet für die Installation bis zu 3.000 Meter über dem Meeresspiegel, mit stabilem Betrieb in hochgelegenen Gebieten ohne besondere Modifikationen.
Umgebungstemperatur: Betriebstemperaturbereich von -5 °C bis +40 °C, um eine Verschlechterung der Isolierung und Genauigkeitsabweichungen zu verhindern.
Relative Luftfeuchtigkeit: Maximal 65 % bei 20 °C, um eine feuchtigkeitsbedingte Alterung der internen Komponenten zu vermeiden.
Verschmutzungsgrad: Konzipiert für Umgebungen mit Verschmutzungsklasse II, in der Lage, geringfügige Verunreinigungen im Innen- und Außenbereich zu bewältigen.
Installationsumgebung: Sollte frei von korrosiven Gasen sein, um das Gehäuse und die internen Wicklungen zu schützen.
Wenn die Installationsumgebung auf Ihrer Seite besonders ist (z. B. hohe Luftfeuchtigkeit und korrosive Gase), können Sie im Voraus kommunizieren, um einen individuellen Anpassungsplan zu erstellen!
Der Spannungswandler JDZ10-3/6/10A wird gemäß den Standards GB20840.3-2013 und GB20840.1-2010 hergestellt und gewährleistet so die vollständige Einhaltung der nationalen Anforderungen. Zu den wichtigsten Spezifikationen gehören:
Lastleistungsfaktor: cos Φ = 0,8 (Verzögerung), abgestimmt auf herkömmliche Sekundärkreiseigenschaften.
Kriechstrecke: Entwickelt für Verschmutzungsgrad II, wodurch das Risiko eines Isolationsüberschlags minimiert wird.
Leistung: Stabile Mess- und Schutzreaktion unter Standardbetriebsbedingungen.
| Typ | Nennspannungsverhältnis (V) | Frequenz (Hz) | Genauigkeitsklasse und Nennleistung (VA) | LimitOutput(VA) | Nennisolationspegel (kV) | Bemerkung | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Wie RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7,2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42.12.75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7,2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42.12.75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7,2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42.12.75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7,2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42.12.75 | ||
1. Was sind die Hauptmerkmale dieses Spannungswandlers JDZ10-3/6/10A?
Epoxidharz-Gussisolierung, vollständig abgedichtet, einphasiges Design, kompakte Größe und hohe Haltbarkeit.
2. Welche Spannungspegel und Frequenzen werden unterstützt?
3 kV, 6 kV und 10 kV, kompatibel mit 50-Hz- oder 60-Hz-Systemen.
3. Welche Standards werden eingehalten?
IEC 186 und GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Welche Betriebsbedingungen sind erforderlich?
Höhe ≤3000 m, Temperatur -5 °C bis +40 °C, Luftfeuchtigkeit ≤65 % bei 20 °C, Verschmutzungsgrad Klasse II, keine korrosiven Gase.
5. Kann es an spezielle Umgebungen angepasst werden?
Ja, Comewill bietet Anpassungen für hohe Luftfeuchtigkeit oder korrosive Bedingungen an.
6. Was bedeuten die Musterbuchstaben?
J = Spannungswandler, D = Einphasig, Z = Epoxidharzgussisolierung, 3/6/10 = Spannungspegel.
7. Welche Genauigkeitsklassen gibt es?
0,2, 0,5, 1 und 6P, mit Nennleistungen von 15 VA bis 90 VA.
