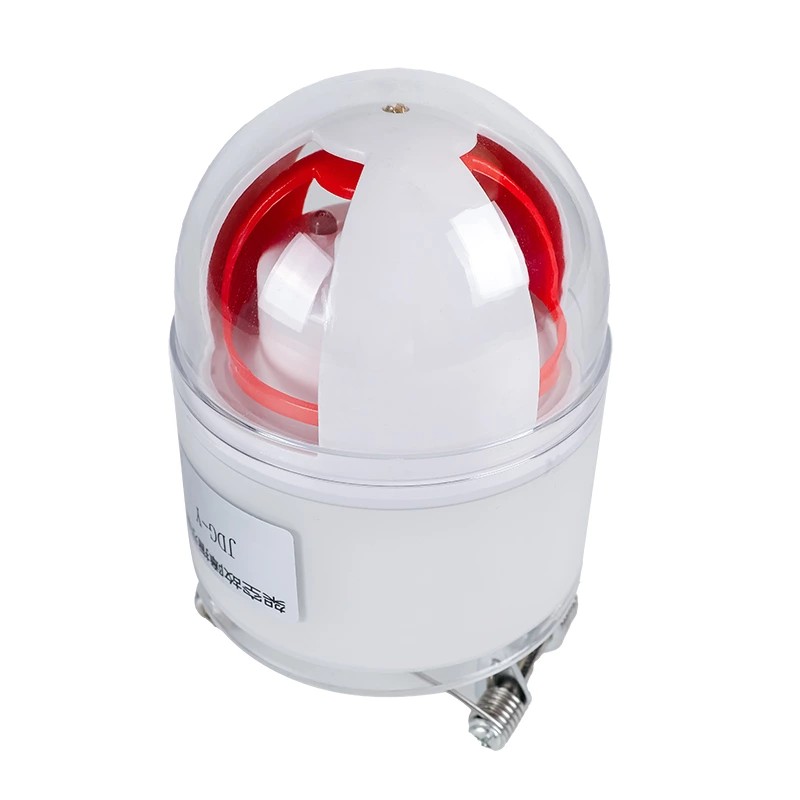

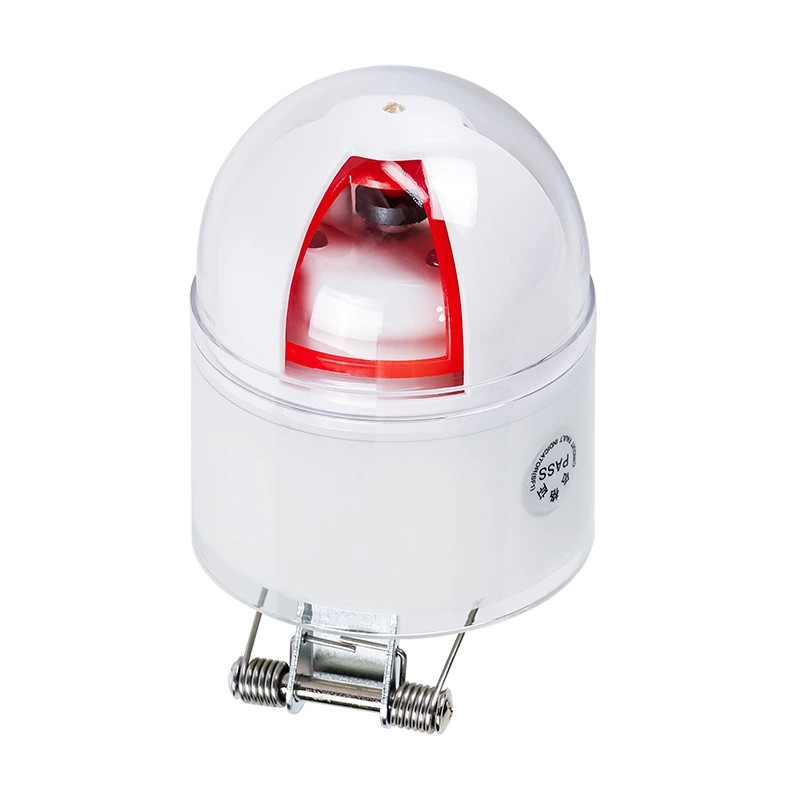

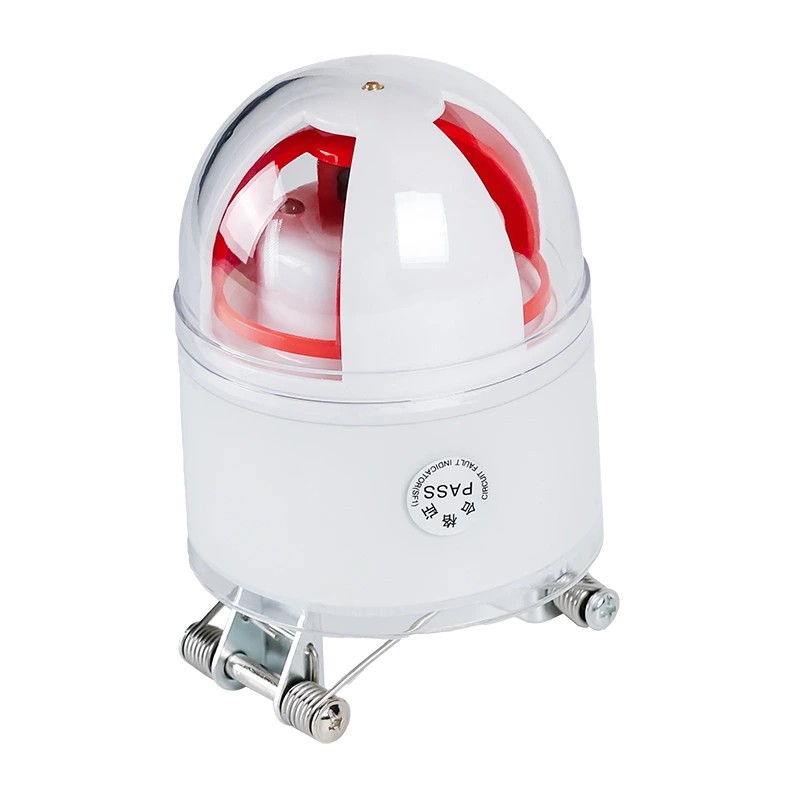

Vier-in-eins-Druckfeder-Fehleranzeigegerät JDG-F

Produktdetails

1. Vier-in-Eins-Fehlererkennung für Verteilungsleitungen

Der hochwertige 4-in-1-Druckfeder-Fehleranzeiger JDG-F von Comewill ist ein elektromagnetisches Fehlererkennungsgerät, das in Mittel- und Niederspannungs-Stromverteilungssystemen verwendet wird. Es hilft Außendiensttechnikern, schnell den Abschnitt einer Leitung zu bestimmen, in dem ein Kurzschlussfehler aufgetreten ist.

Funktionsprinzip

Wenn ein Kurzschlussstrom durch den überwachten Leiter fließt, erkennt das Gerät die plötzliche Stromänderung.

Der Mechanismus löst eine sichtbare rote Fehleranzeigekarte aus.

Wartungsteams können die aktivierten Indikatoren entlang der Linie visuell lokalisieren.

Der Fehlerpunkt wird zwischen dem letzten aktivierten Indikator und dem ersten nicht aktivierten Indikator identifiziert.

Diese klare Zoneneinteilungsmethode verkürzt die Inspektionszeit im Vergleich zu manuellen Linienpatrouillen erheblich.

Der kundenspezifische 4-in-1-Fehlerindikator JDG-F mit Druckfederaufhängung von Comewill wird häufig in Stromverteilungsnetzen eingesetzt, wo eine schnelle Fehlerortung dazu beiträgt, die Ausfalldauer zu verkürzen und die Wartungseffizienz zu verbessern.

2. Strukturkomponenten und Funktionsmodule

Ein kompletter Vier-in-Eins-Fehleranzeiger mit Druckfederaufhängung JDG-F integriert mehrere Funktionsmodule, die zusammenarbeiten, um eine zuverlässige Erkennung und Anzeige zu gewährleisten.

Strom- und Spannungserkennungsmodul

Dieses Modul erkennt Strom- und Spannungsänderungen auf der Leitung mithilfe elektromagnetischer Induktion und Erkennung elektrischer Felder. Diese Erfassungsmethoden erfordern keinen direkten Kontakt mit stromführenden Leitern und tragen so zur Verbesserung der Installationssicherheit bei.

Fehlererkennungsschaltung

Der interne Schaltkreis analysiert Signalschwankungen, um tatsächliche Kurzschlussfehler von vorübergehenden Schwankungen oder Laständerungen zu unterscheiden. Importierte elektronische Komponenten und Mikrocontroller verbessern die Stabilität der Signalverarbeitung.

Mechanisches Anzeigeantriebssystem

Sobald ein Fehler bestätigt wird, aktiviert der Antriebsmechanismus die rot fluoreszierende Anzeigekarte, die bis zum Zurücksetzen sichtbar bleibt. Die mechanische Struktur ist auf Zuverlässigkeit im Außenbereich und Langzeitbetrieb ausgelegt.

Fehlerstatusanzeige

Das Gerät verfügt über eine hellrote fluoreszierende Beschichtung, um bei Tageslicht und bei Nachtlichtverhältnissen klare Sichtbarkeit zu gewährleisten. Der Anzeigemechanismus verblasst auch nach längerer Einwirkung von ultravioletter Strahlung nicht.

Automatische verzögerte Rückstellung

Nachdem der Fehlerzustand behoben ist, wird der Vier-in-Eins-Fehlerindikator JDG-F mit Druckfederaufhängung nach einer voreingestellten Verzögerung automatisch zurückgesetzt. Diese Funktion reduziert die Notwendigkeit manueller Eingriffe an entfernten Standorten.

3. Materialdesign und strukturelle Haltbarkeit

Um den Langzeitbetrieb im Freien zu unterstützen, verwendet der 4-in-1-Druckfeder-Fehleranzeiger JDG-F von Comewill spezielle Materialien und ein strukturelles Design.

Gehäuse in Luftfahrtqualität

Die Außenhülle wird aus hochfesten Luftfahrtmaterialien mit One-Step-Molding-Technologie hergestellt. Die Oberflächenbehandlung mit Nanomaterialien verbessert die Beständigkeit gegen Umweltverschmutzung und Alterung.

Vernickelte magnetische Komponenten

Die wichtigsten magnetischen Elemente sind vernickelt, um die magnetische Leitfähigkeit zu verbessern und die elektromagnetische Erfassungsleistung zu verbessern.

Wetterbeständigkeit

Die Gehäusestruktur ist so konzipiert, dass sie Folgendes widersteht:

UV-Strahlung

Regen und Staub

Verschmutzungsaufbau

Diese Konstruktion ermöglicht es dem Gerät, in Stromverteilungsumgebungen im Freien eine stabile Leistung aufrechtzuerhalten.

4. Stromversorgungssystem und Lebensdauer

Ein zuverlässiger Betrieb über viele Jahre hinweg ist für Geräte zur Überwachung von Verteilungsleitungen unerlässlich.

Der 4-in-1-Druckfeder-Fehleranzeiger JDG-F umfasst:

Hochleistungsbatteriesystem mit einer Lebensdauer von über 8 Jahren

Entwurf elektronischer Schaltungen mit geringem Stromverbrauch

Mikrocontrollerbasierte Steuerung für stabilen Betrieb

Diese Funktionen tragen dazu bei, dass das Gerät über mehrere Inspektionszyklen hinweg ohne häufige Wartung weiterarbeitet.

5. Installation und Live-Line-Betrieb

Der 4-in-1-Störmelder JDG-F mit Druckfederaufhängung ist für die Installation unter Spannung konzipiert, was bedeutet, dass das Gerät montiert werden kann, ohne dass die Verteilungsleitung abgeschaltet werden muss.

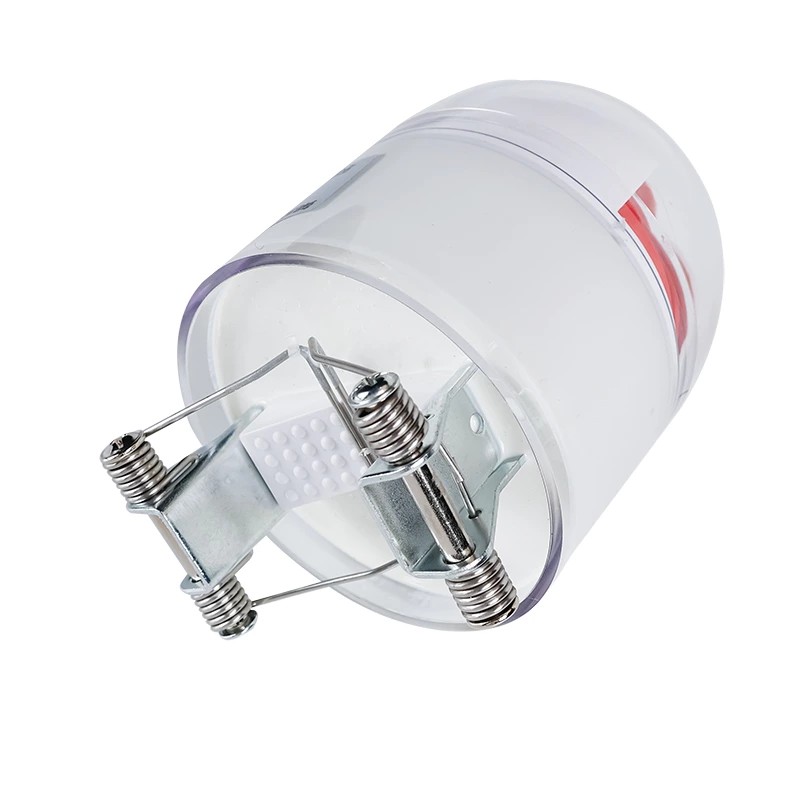

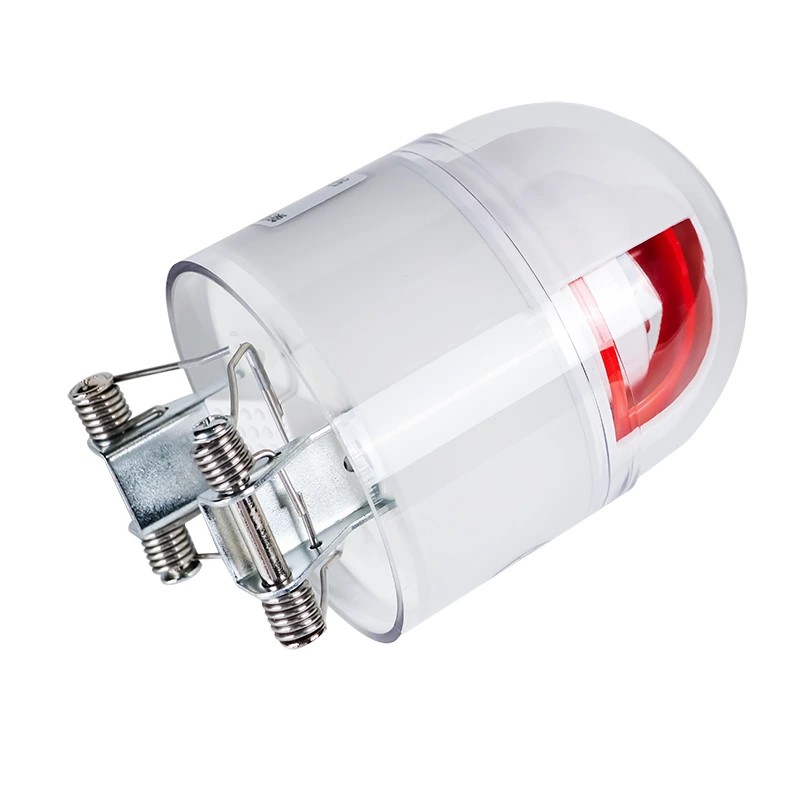

Aufgehängte Struktur mit Druckfeder

Der Anzeiger verfügt über eine Druckfederstruktur aus Kartendraht, wodurch er sicher an Freileitungen befestigt werden kann.

Zu den wichtigsten Installationsmerkmalen gehören:

Installation ohne Leitungsdurchtrennung

Während der Installation ist kein Stromausfall erforderlich

Mechanische Stabilität sowohl auf blanken als auch auf isolierten Leitern

Dieses Design hilft Versorgungsunternehmen, Fehlerindikatoren in Verteilungsnetzen mit minimalen Betriebsunterbrechungen bereitzustellen.

6. Typische Anwendungsszenarien

Der 4-in-1-Druckfeder-Fehleranzeiger JDG-F von Comewill wird in verschiedenen Stromverteilungsszenarien eingesetzt:

Freileitungen

Wird auf Strommastleitern installiert, um Kurzschlussfehler zu erkennen und anzuzeigen.

Kabelverteilungssysteme

Wird an isolierten Freileitungen oder Erdkabelübergängen verwendet.

Überwachung des Verteilungsnetzes

Hilft Wartungsteams, Fehlerabschnitte schnell zu identifizieren und gezielte Inspektionen zu organisieren.

Wartungsarbeiten an Versorgungsunternehmen

Unterstützt eine schnellere Fehlerbehebung und reduziert den Zeitaufwand für umfassende Streifeninspektionen.

7. Fertigungs- und Lieferfähigkeit

Als chinesischer Hersteller und Fabrik bietet Comewill Produktions- und Lieferunterstützung für Geräte zur Überwachung von Vertriebsnetzen.

Zu den Funktionen gehören:

OEM- und kundenspezifische Produktkonfigurationen

Stabile Produktionskapazität für Ingenieurprojekte

Qualitätskontrolle während der Fertigung und Montage

Der Vier-in-Eins-Fehleranzeiger JDG-F mit Druckfederaufhängung von Comewill ist für weltweite Versorgungsunternehmen, Ingenieurbüros und Elektrogerätehändler erhältlich, die einen chinesischen Lieferanten für in China hergestellte Fehlererkennungsgeräte suchen.

FUNKTIONSPRINZIP

Prinzip der Kurzschlusserkennung:

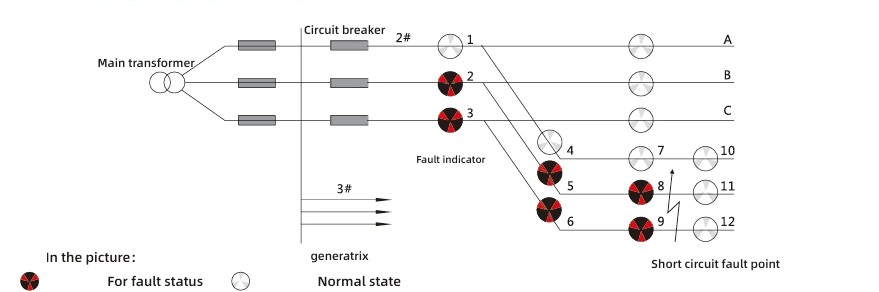

Basierend auf den Eigenschaften von Kurzschlussfehlern ist das Auslösekriterium die plötzliche Stromänderung, die mit dem Stromausfall des Schutzgeräts einhergeht. Die Interpretationslogik des Fehleranzeigediagramms lautet wie folgt: Wenn die Anzeigen 2, 5 und 8 von Phase A und die Anzeigen 3, 6 und 9 von Phase C von Leitung 2 alle rot leuchten, während die Anzeigen 11 und 12 weiß bleiben, kann festgestellt werden, dass an diesem ausgehenden Leitungspunkt ein Kurzschlussfehler aufgetreten ist.

TECHNISCHE PARAMETER
