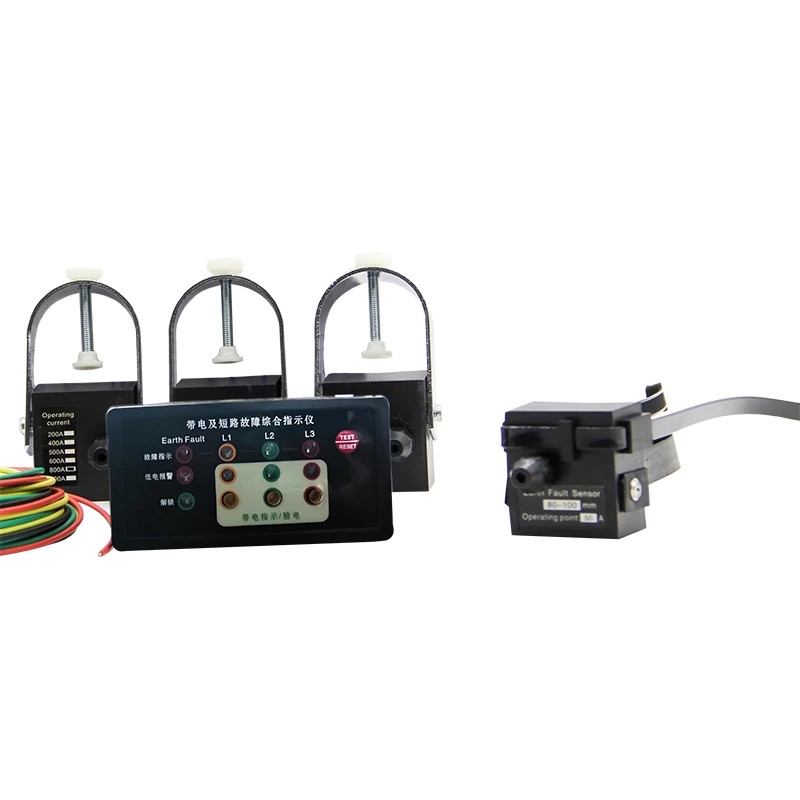

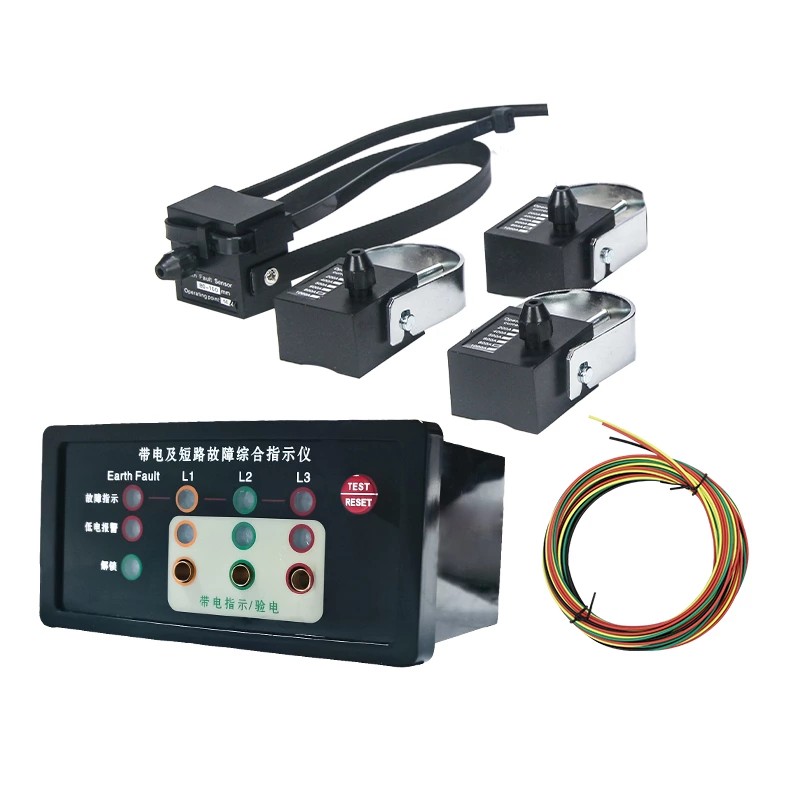

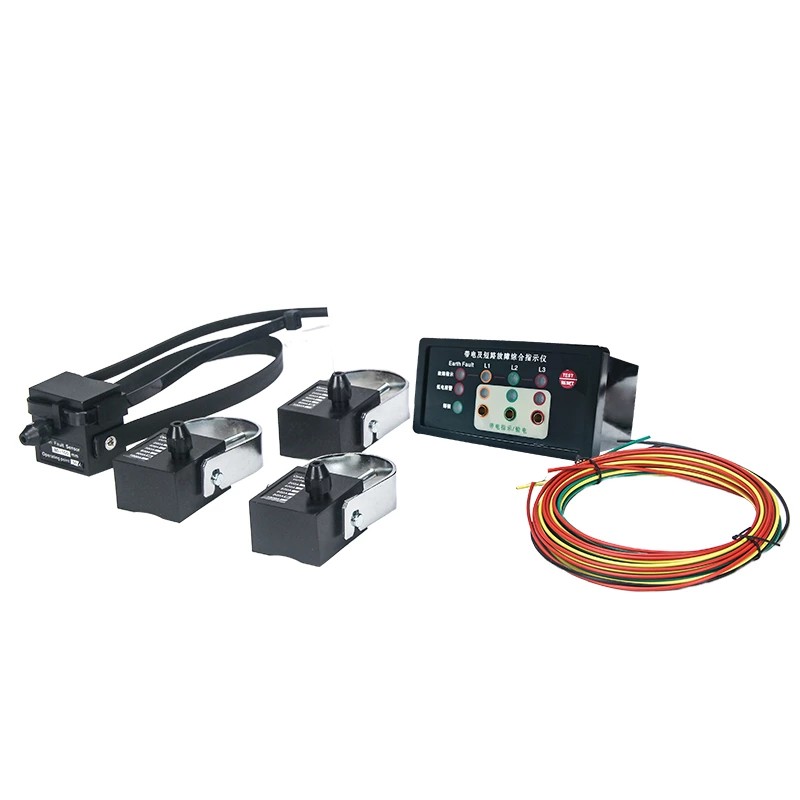

EKL-4DXN Leitungsfehleranzeige mit Live-Status

Was ist der EKL-4DXN-Leitungsfehlerindikator mit Live-Status?

Der Leitungsfehlerindikator EKL-4DXN mit Live-Status ist ein Online-Überwachungsgerät, das von Comewill speziell für Hochspannungsschaltanlagen und Verteilungsnetze unter 20 kV entwickelt wurde. Dieses Gerät integriert Funktionen zur Fehlererkennung, Live-Anzeige und Phasenüberprüfung. Dank seines modularen Aufbaus und der Glasfaser-Kommunikationstechnologie kann es in komplexen elektromagnetischen Umgebungen stabil arbeiten und bietet zuverlässige Unterstützung bei täglichen Inspektionen und Fehlerdiagnosen in Energiesystemen.

Produktmerkmale

1. Kernfehleralarmfunktionen

Alarm bei Kurzschlussfehler

Wenn in der Leitung ein Kurzschluss auftritt, erfasst der im Leitungsfehleranzeiger EKL-4DXN mit Live-Status integrierte Kurzschlusssensor sofort den Fehlerstrom und überträgt das Alarmsignal über Glasfaserkabel an den Host-Computer. Die Glasfaserkommunikation verfügt über starke Entstörungsfähigkeiten und vermeidet den Einfluss elektromagnetischer Störungen innerhalb der Schaltanlage auf die Signalübertragung. Beim Empfang des Signals löst der Host-Computer die entsprechende Kurzschluss-Fehleranzeigeleuchte aus und hilft so dem Personal vor Ort, den fehlerhaften Stromkreis schnell zu lokalisieren.

Erdschlussalarm

Der Erdungssensor überwacht kontinuierlich den Nullstrom der Leitung. Wenn der Erdschlussstrom die voreingestellte Alarmschwelle erreicht oder überschreitet, sendet der Sensor über Glasfaser ein Signal an die Haupteinheit, und die Haupteinheit aktiviert sofort den Erdschlussalarm. Diese Funktion hilft, Erdschlüsse frühzeitig zu erkennen, verhindert eine weitere Verschlechterung der Geräteisolierung und verringert das Risiko eines Stromschlags.

2. Hochspannungsbezogene Funktionen

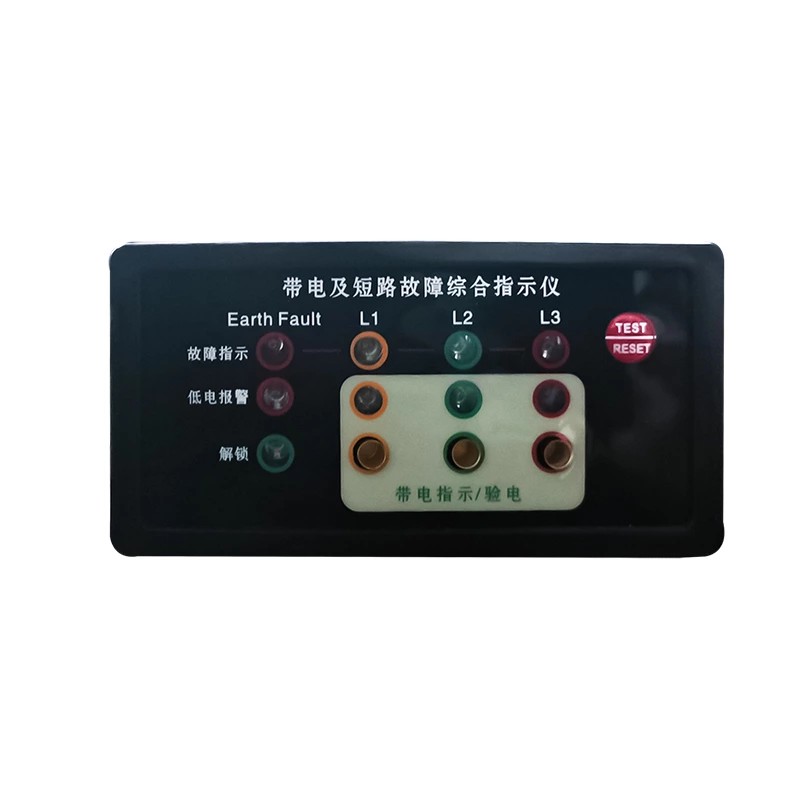

Hochspannungs-Live-Statusanzeige: Die hochwertige Leitungsfehleranzeige EKL-4DXN mit Live-Status überwacht kontinuierlich den Live-Status von Hochspannungsleitungen. Das Bedienfeld des Hauptgeräts ist mit hochhellen LED-Anzeigen ausgestattet, die jeweils den Phasen L1, L2 und L3 entsprechen. Die Blinkfrequenz der Anzeigen spiegelt in etwa den Spannungspegel wider. Die LEDs werden direkt über das elektrische Hochspannungsfeld mit Strom versorgt, ohne die eingebaute Batterie des Hauptgeräts zu verbrauchen. Dieses Design gewährleistet die Kontinuität der Live-Statusanzeige und verlängert die Gesamtlebensdauer der Batterie.

Hochspannungs-Phasenüberprüfung: Das Bedienfeld des Hauptgeräts verfügt über eine spezielle Schnittstelle zur Phasenüberprüfung. Wartungspersonal kann diese Schnittstelle verwenden, um die Genauigkeit des Hochspannungs-Eingangssignals und der Fehleranzeige zu testen und zu bestätigen. Die Verwendung dieser Funktion zur Überprüfung der Phase vor der Durchführung von Leitungsanschluss- oder Wartungsarbeiten trägt dazu bei, Geräteausfälle aufgrund von Phasenfehlern zu vermeiden.

3. Flexible Reset-Modi

Um sich an unterschiedliche Arbeitsrhythmen an verschiedenen Standorten anzupassen, bietet der EKL-4DXN drei Reset-Modi:

Automatischer Reset: Nachdem der Fehler behoben wurde, kann das Gerät zu einem voreingestellten Zeitpunkt automatisch zurückgesetzt werden. Zu den optionalen Rücksetzintervallen gehören 8 Sekunden, 12 Stunden, 24 Stunden und 48 Stunden (Werkseinstellung ist 12 Stunden). Dieser Modus eignet sich für unbeaufsichtigte oder entfernte Standorte und reduziert die Häufigkeit von Resets vor Ort durch Wartungspersonal.

Manueller Reset: Nachdem der Fehler behoben wurde, kann das Personal vor Ort direkt die „Reset/Test“-Taste auf dem EKL-4DXN-Leitungsfehlerindikator mit Live-Status-Panel drücken, um den Alarmstatus sofort zu löschen und sicherzustellen, dass die Geräteanzeige mit dem aktuellen Leitungsstatus übereinstimmt.

Fern-Reset: Das Gerät unterstützt das Senden von Alarmsignalen an die Zentrale und kann auch Fern-Reset-Befehle von der Zentrale empfangen. Bei großen Vertriebsnetzen mit zahlreichen Remote-Geräten hilft diese Funktion den Disponenten, den Gerätestatus aus der Ferne zu verwalten und so unnötige Besuche vor Ort zu reduzieren.

4. Selbsttest- und Niederspannungsalarmfunktionen

Automatische Testfunktion: Um sicherzustellen, dass sich das Gerät im normalen Betriebszustand befindet, kann der Benutzer die Taste „Reset/Test“ auf dem Bedienfeld des Hauptgeräts drücken. Zu diesem Zeitpunkt blinken die Anzeigelampen L1, L2, L3 und L4 neunmal und werden dann automatisch zurückgesetzt. Der Test kann auch manuell durch erneutes Drücken der Taste beendet werden. Dieser einfache Selbsttestprozess hilft dem Personal, vor dem Betrieb schnell zu bestätigen, dass die Anzeigefunktionen normal sind, sodass keine zusätzlichen Testinstrumente mitgeführt werden müssen.

Unterspannungsalarm:

Die Leitungsfehleranzeige EKL-4DXN mit Live-Status wird von einer eingebauten Lithiumbatterie gespeist. Wenn die Batteriespannung unter dem normalen Betriebsbereich liegt, löst das Gerät einen Unterspannungsalarm aus und fordert den Benutzer auf, die Batterie rechtzeitig auszutauschen. Diese Funktion trägt dazu bei, zu verhindern, dass das Gerät Fehlerinformationen aufgrund einer leeren Batterie nicht mehr genau anzeigt, und sorgt so für eine kontinuierliche Zuverlässigkeit des Geräts.

5. Einstellbare Parametereinstellungen

Als professioneller Hersteller ermöglicht Comewill Benutzern die Anpassung mehrerer Alarmparameter entsprechend den tatsächlichen Betriebsbedingungen. Ob es sich um die Kurzschlussstromschwelle, die Erdstromschwelle oder die automatische Rücksetzzeit handelt, alles kann vor Ort eingestellt werden, sodass sich das Gerät an unterschiedliche Leitungsbedingungen und Betriebsanforderungen anpassen kann.

TECHNISCHE PARAMETER
