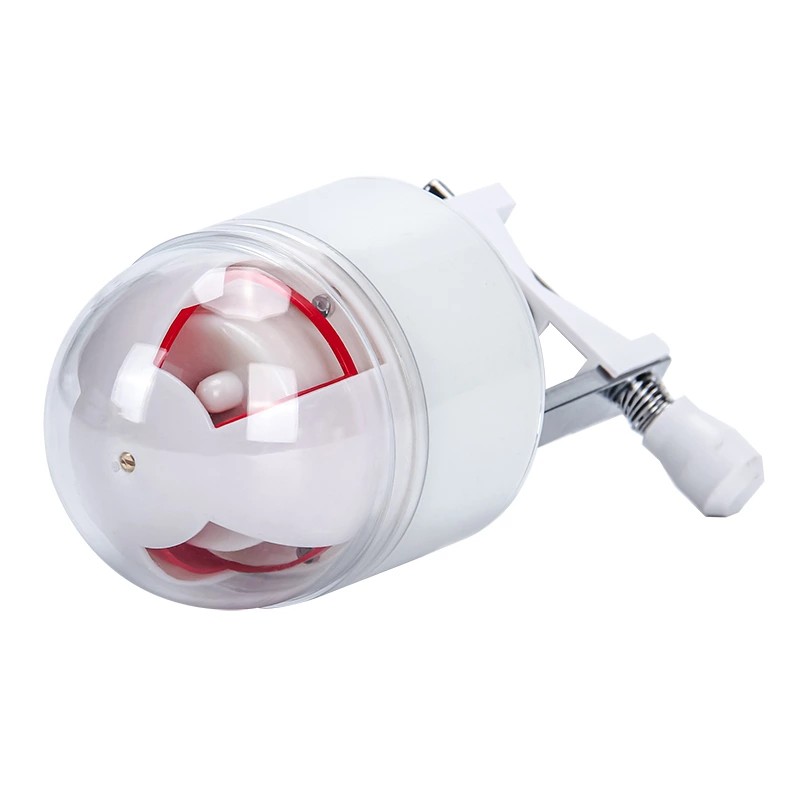

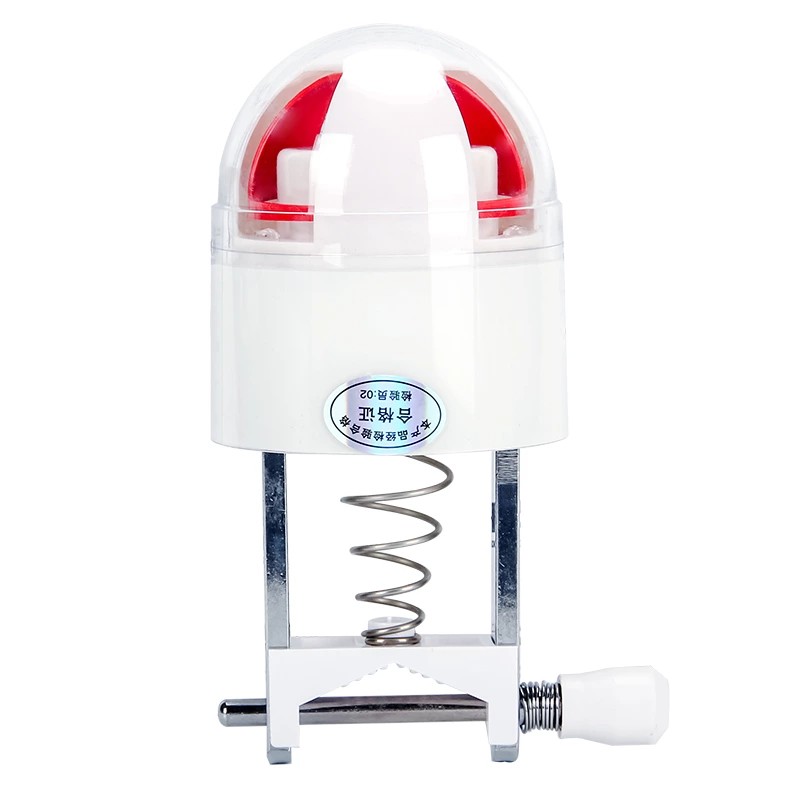

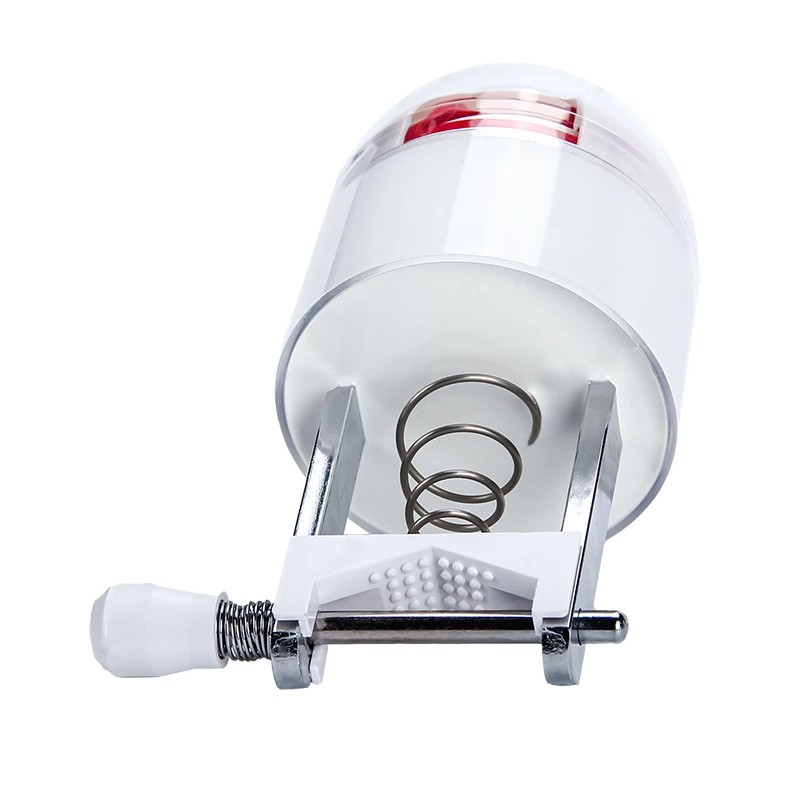

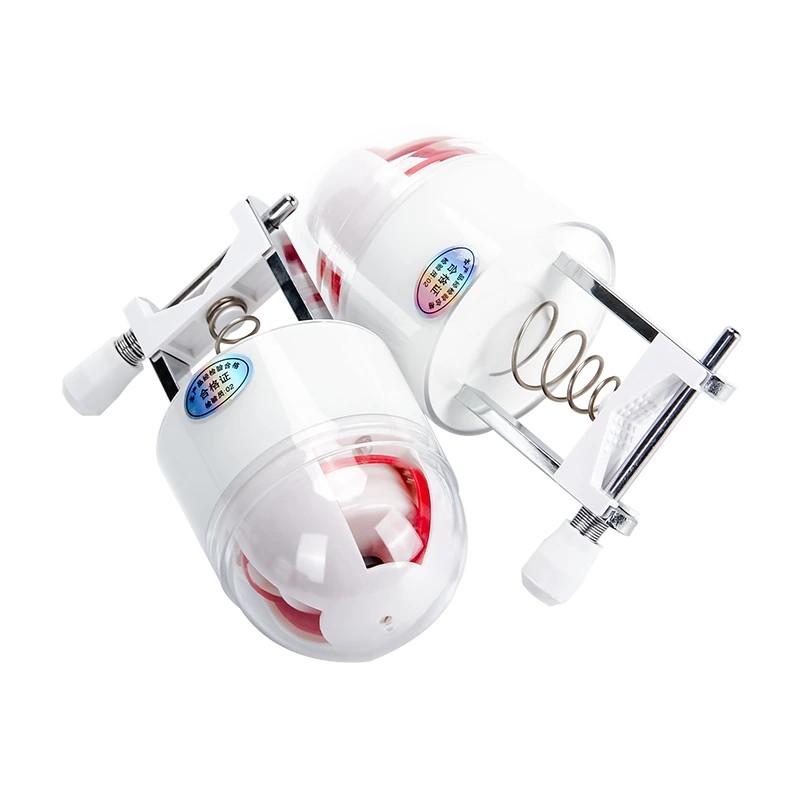

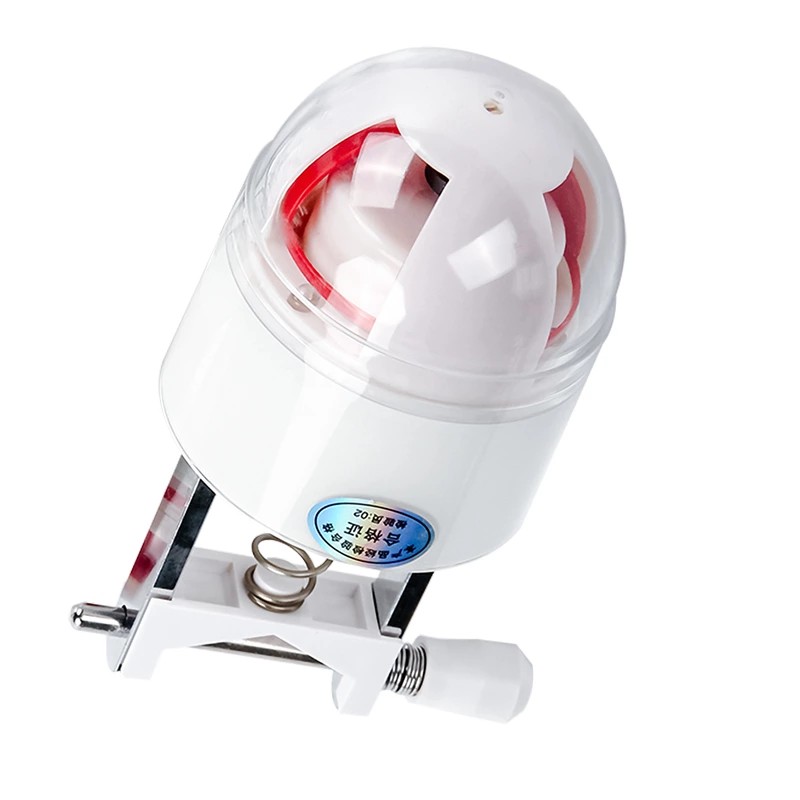

Einziehbarer Überkopf-Fehleranzeiger JDX-Erdungssuchgerät

Als professioneller Hersteller in China nutzt der hochwertige einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator von Comewill die berührungslose elektromagnetische Induktion als Erkennungsprinzip und bietet durch ein rotes, hochklappbares Schild eine klare visuelle Anzeige eines Kurzschlussfehlers. Das Gehäuse des Geräts ist mit Anti-Aging-Materialien behandelt und das Display besteht aus fluoreszierenden Materialien, sodass auch nachts klare Sicht gewährleistet ist. Für Kunden, die einen konstanten Lagerbestand oder kundenspezifische Parameter benötigen, wird dieses hochwertige Produkt direkt ab Werk zu einem wettbewerbsfähigen niedrigen Preis geliefert und hilft Wartungsteams dabei, die Fehlerortungszeit zu verkürzen.

Der einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator ist ein von Comewill entwickeltes Gerät zur Fehlerortung für Überland-Stromverteilungsleitungen. Dieses Gerät überwacht Änderungen des Netzstroms mithilfe elektromagnetischer Induktion. Wenn ein Kurzschlussfehler auftritt, aktiviert es einen mechanischen Klappmechanismus, um eine rote Fehleranzeige anzuzeigen. Seine Struktur nutzt ein einteiliges Formverfahren in Kombination mit einer Nano-Oberflächenbehandlungstechnologie, die ihm Antifouling- und Anti-Aging-Eigenschaften verleiht und ihn für den Langzeitbetrieb in Freileitungen im Freien geeignet macht.

Kernarbeitsprinzip

1. Fehlererkennungslogik

Der einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator erkennt Fehler anhand der plötzlichen Stromänderung während eines Kurzschlusses. Beim Auftreten eines Kurzschlussfehlers fließt der Fehlerstrom durch die Installationsstelle. Das Stromerkennungselement im Inneren des Geräts erkennt die plötzliche Stromänderung und gleichzeitig führen nachfolgende Schutzmaßnahmen dazu, dass die Leitung Strom verliert. Diese beiden Voraussetzungen bilden zusammen die Grundlage für die Klage.

Der an der Freileitung installierte JDX-Störmelder erkennt den Leitungsstrom mithilfe elektromagnetischer Induktion. Unter normalen Betriebsbedingungen befindet sich das Gerät im Standby-Modus mit geringem Stromverbrauch. Wenn ein Kurzschlussstrom durchfließt, überschreitet das induzierte Signal einen voreingestellten Schwellenwert und löst den Antriebsmechanismus aus.

2. Fehlerortungsmethode

Bei tatsächlichen Inspektionen werden mehrere JDX-Indikatoren in Abständen entlang der Linie installiert. Wenn ein Fehler auftritt, leuchten alle Anzeigen von der Stromversorgungsseite bis zum Fehlerpunkt rot, während die Anzeigen hinter dem Fehlerpunkt weiß bleiben. Die Inspektoren müssen lediglich den Anzeigestatus entlang der Strecke beobachten; Der Abschnitt zwischen der letzten roten Anzeige und der ersten weißen Anzeige ist der Fehlerort. Diese Methode reduziert den Arbeitsaufwand herkömmlicher Komplettinspektionen auf lokale Abschnittsprüfungen und verbessert so die Effizienz der Fehlerlokalisierung erheblich.

3. Reset-Mechanismus

Nachdem der Fehler behoben und die Stromversorgung wiederhergestellt ist, wird das Gerät nach einer voreingestellten Zeit automatisch zurückgesetzt. Der einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator bietet wählbare Rückstellzeiten von 6, 12, 24 und 36 Stunden, um sich an die Betriebsanforderungen verschiedener Leitungen anzupassen, sodass kein manuelles Zurücksetzen durch Personal erforderlich ist, das auf den Mast klettert.

Produktstruktur und Materialeigenschaften

1. Schalenmaterial

Der einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator ist aus hochfesten Luft- und Raumfahrtmaterialien und Nanotechnologie aus einem Stück geformt. Die Schale besitzt folgende Eigenschaften:

Hohe Transparenz: Erleichtert die Beobachtung des internen Klappstatus

Fleckenbeständigkeit: Schmutz haftet nicht so leicht an der Oberfläche

Alterungsbeständigkeit: Wird bei längerer Sonneneinstrahlung im Freien nicht spröde

Wartungsfrei: Erfordert während der vorgesehenen Lebensdauer keine zusätzliche Wartung

2. Zusammensetzung der Kernkomponenten

3. Anzeigemethode

Der einziehbare Überkopf-Fehleranzeiger JDX Grounding Locator verwendet ein mechanisches Flip-Top-Display. Im Normalbetrieb ist es weiß und wird beim Hochklappen rot, um einen Fehler anzuzeigen. Die rote Seite ist mit fluoreszierendem Material beschichtet, wodurch sie bei natürlichem Tageslicht gut sichtbar ist und auch nachts oder bei schlechten Lichtverhältnissen noch erkennbar ist. Als Hersteller legt Comewill bei der Auswahl der Displaymaterialien Wert auf Witterungsbeständigkeit und stellt sicher, dass die rotierenden Komponenten bei langfristiger UV-Einwirkung nicht verblassen oder sich verformen.

Installationsszenarien und Erfassungsmethoden: Sicher und vielseitig

Diese Indikatoren sind ziemlich flexibel, wenn es darum geht, wohin sie gehen können. Wir installieren sie auf Freileitungen (die an Strommasten), Freileitungen, Erdkabeln (die unter Städten verlegt werden) und sogar auf Sammelschienen in Schaltschränken. Kurzschlüsse können grundsätzlich überall im Verteilungssystem auftreten.
Da sie an so vielen verschiedenen Orten eingesetzt werden, sind ihre Erfassungsmethoden auf Sicherheit ausgelegt – kein direkter Kontakt mit stromführenden Teilen. Zur Spannungserkennung erfassen sie den räumlichen Potentialgradienten des elektrischen Feldes um die Leitung. Zur Stromerkennung nutzen sie elektromagnetische Induktion – ähnlich wie ein Transformator funktioniert. Dieses berührungslose Design ist bahnbrechend: Es schützt das Gerät (und uns) vor Hochspannung und erleichtert die Installation erheblich. Wir müssen weder die Leitung durchtrennen noch den Strom abschalten, um sie zu montieren – einfach anklemmen und loslegen.

FUNKTIONSPRINZIP

Prinzip der Kurzschlusserkennung:
Aufgrund der Charakteristika von Kurzschlussphänomenen wird als Auslösekriterium die plötzliche Stromänderung während eines Kurzschlusses mit gleichzeitigem Stromausfall des Schutzgerätes herangezogen. Die Interpretationsmethode für das Fehleranzeigediagramm ist wie folgt: Wenn die Anzeigelampen 2, 5 und 8 der Phase A der Leitung 2 keine Anzeigelampe auf Phase B haben, die Anzeigelampen 3, 6 und 9 der Phase C alle rot leuchten, während die Anzeigelampen 11 und 12 weiß bleiben, kann festgestellt werden, dass an diesem ausgehenden Leitungspunkt ein Kurzschlussfehler aufgetreten ist.

TECHNISCHE PARAMETER
