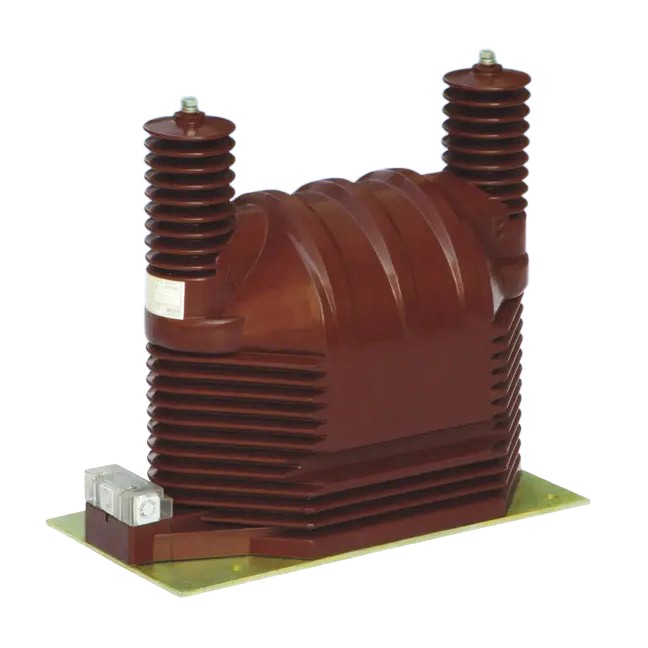

Die hochwertigen Spannungswandler JDZ9-35Q von Comewill, einem professionellen Hersteller in China, sind aus erstklassigen Isoliermaterialien gefertigt und verfügen über ein kompaktes, aber robustes Design. Das bedeutet, dass sie mechanisch gut halten und eine solide elektrische Isolierung bieten – ohne Abstriche bei der Haltbarkeit. Jedes Modell hat auch seine eigene Besonderheit: Der JDZ9-35Q geht mit Feuchtigkeit wie ein Profi um und eignet sich daher perfekt für feuchte oder nasse Stellen. Der JDZ9-35G hingegen verfügt über einen starken Überspannungsschutz – schützt Ihr elektrisches System vor plötzlichen Spannungsspitzen.
Unabhängig davon, ob Sie die Spannungswandler JDZ9-35Q in Umspannwerken, Industrieanlagen oder Stromverteilungsnetzen verwenden, liefern beide Modelle auf lange Sicht konsistente und genaue Spannungsmessungen. Sie erledigen nicht nur die Arbeit – sie machen Ihr elektrisches System sicherer und effizienter im Betrieb.
Nennspannung: 35 kV (Primärseite)
Nenntransformationsverhältnis: 35.000/100 V (einige Modelle unterstützen Konfigurationen mit mehreren Wicklungen)
Genauigkeitsstufe: 0,2, 0,5, 1,0, 3,0, 6P (einige Modelle unterstützen Kombinationsstufen, z. B. 0,2/0,5/6P)
Nennisolationsgrad: 40,5/95/200 kV (einige Modelle sind 42/95/185 kV)
Maximale Leistung: 1000 VA (einige Modelle können bis zu 2000 VA erreichen)
Vollständig geschlossener Epoxidharzguss, beständig gegen Verschmutzung und Feuchtigkeit, geeignet für tropische Regionen.
Bodenplatteninstallation, kompakte Größe, unterstützt die Installation in jede Richtung.
Der sekundäre Ausgangsklemmenkasten kann Drähte in mehrere Richtungen führen und ist diebstahlsicher konstruiert.
Energiemessung, Spannungsüberwachung und Relaisschutz im Stromnetz.
Der Spannungswandler JDZ9-35Q kann auch in KYN-35-Schaltanlagen und anderen Hochspannungsschaltanlagen installiert werden.

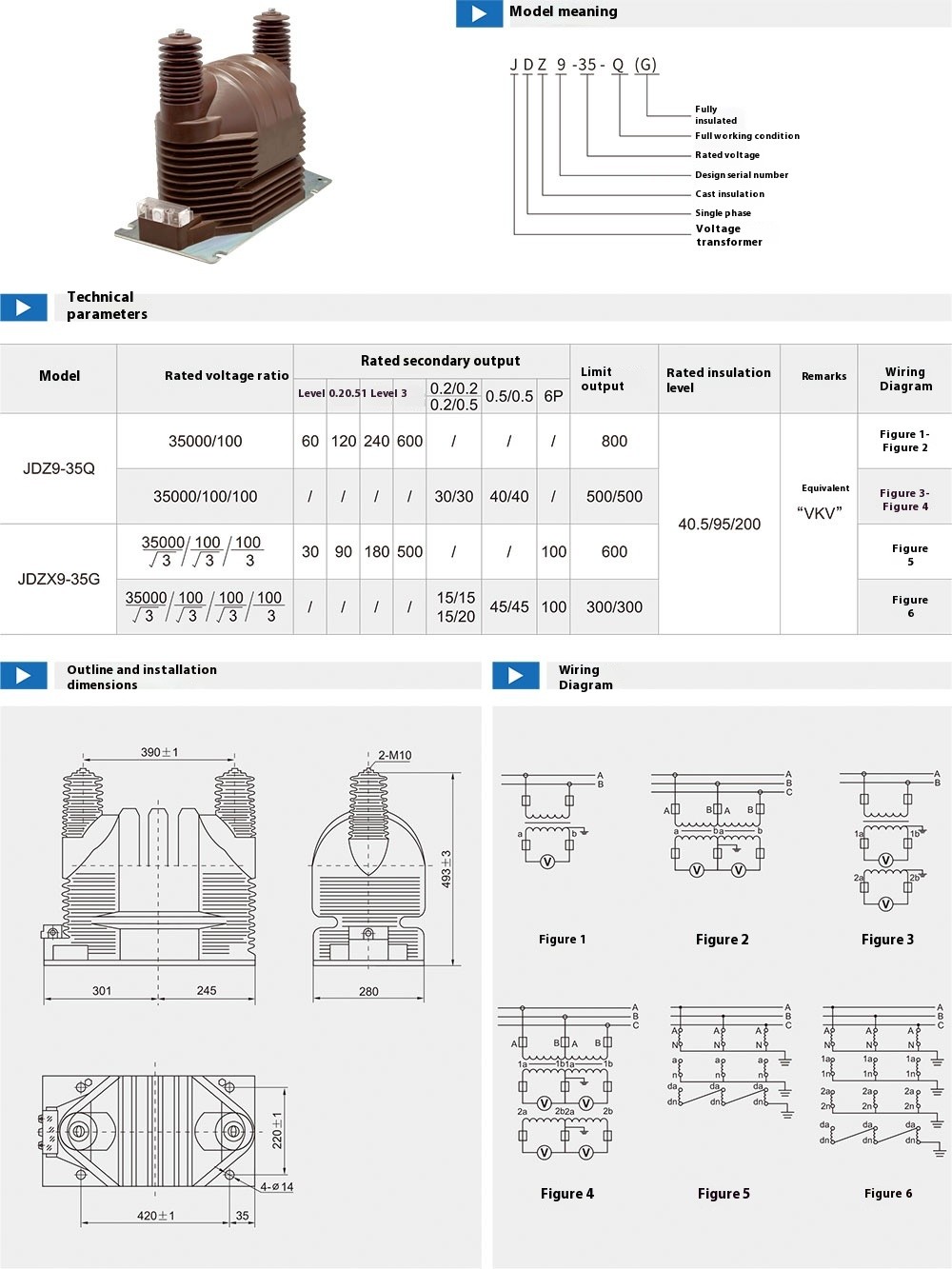

| Typ | Nennspannungsverhältnis (kV) | Nenn-Sekundärleistung (VA) | Max. Leistung (VA) | Nennisolationspegel (kV) | Schaltplan | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P (3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Abbildung 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Abbildung 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1 ✓3 / ✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Abbildung 5 | |
| 35 /0,1/0,1/0,1 ✓3/ ✓3/ ✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Abbildung 6 | ||
