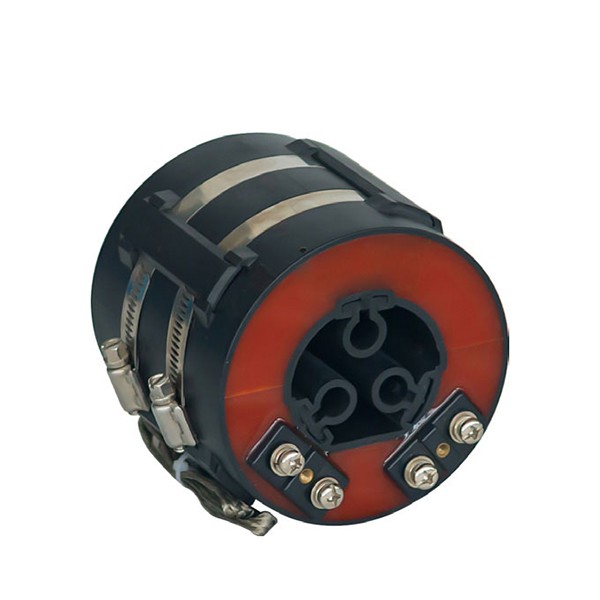

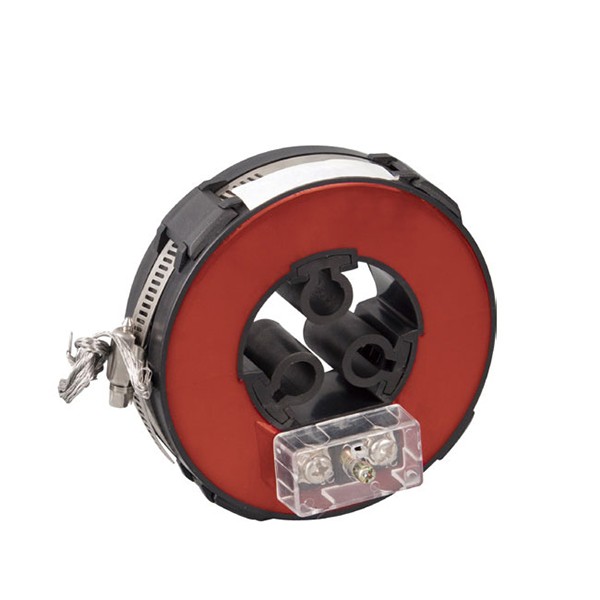

LMZK-10 Stromwandler

Als führender chinesischer Hersteller und Lieferant stellt Comewill Ihnen den Stromwandler LMZK-10 zur Verfügung, der wesentliche Vorteile bietet, darunter eine kompakte Größe, einen abnehmbaren Kern für eine einfache Installation und eine hochpräzise Messung mit importiertem Siliziumstahl. Es wurde speziell für 10-kV-Kompaktschaltanlagen entwickelt.

Dieser LMZK-10-Stromwandler bietet wesentliche Vorteile wie geringe Größe, geringes Gewicht, Schaltbarkeit und einfache Installation und eignet sich weitgehend für die Beschaffungsanforderungen kompakter, vollständig isolierter Ringnetz-Schaltanlagen. Es eignet sich besonders für die Kombination mit Remote-Terminalgeräten wie RTU und FTU zu einer Probenahmeeinheit und bietet eine umfassende Lösung und Datenunterstützung für das gesamte System. Nach der Beschaffung und Installation ist keine Änderung der ursprünglichen Verkabelung erforderlich. Es kann direkt an den angeschlossenen Eingangs- und Ausgangskabeln installiert werden, was die Bedienung einfach und schnell macht und die Kosten für die technische Installation erheblich senkt. Derzeit wird es häufig in kompakten, vollständig isolierten Ringnetzwerk-Schaltanlagenserien wie SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS usw. eingesetzt und eignet sich auch für die Beschaffungs- und Unterstützungsanforderungen von kombinierten Umspannwerken, Kabelverteilerkästen und anderen Geräten.

In Bezug auf Kernmaterialien und Prozesse verwendet der Stromwandler LMZK-10 hochwertige importierte Siliziumstahlbleche mit hoher Permeabilität als magnetische Materialien, die die Eigenschaften abnehmbarer Eisenkerne und geringe Verluste im Magnetkreis aufweisen. Das Harz wird im Vakuum in eine flammhemmende Kunststoffhülle gegossen, mit ausgezeichneter Feuchtigkeitsbeständigkeit, stabiler Leistung und keinem Bedarf an späterer Wartung, was den Anforderungen an die Anschaffungskosteneffizienz für den langfristigen Einsatz entspricht. Klemmen Sie bei der Installation die beiden halbkreisförmigen Ringe auf das phasengetrennte Kabel und befestigen Sie sie mit Klemmen, damit sie nahtlos mit dem Kabel verschmelzen und ein schönes und abgestimmtes Erscheinungsbild schaffen. Das Produkt eignet sich für das Beschaffungsszenario von 10-KV-Kabeln mit Spezifikationen von 35 mm² bis 400 mm². Die Klemme besteht aus hochwertigem Edelstahlmaterial, das robust und zuverlässig ist. Während des Gebrauchs entstehen keine Wirbelströme, wodurch ein sicherer Betrieb des Geräts gewährleistet ist.

Technische Anforderungen an die Arbeits- und Installationsumgebung – Stromwandler LMZK-10

Der Leistungsfaktor auf der Lastseite muss COS φ=0,8 erfüllen (mit Hystereseeigenschaften).
Der Nennsekundärstrom kann aus Spezifikationen von 5 A oder 1 A ausgewählt werden, um den Anforderungen verschiedener Stromversorgungssysteme gerecht zu werden.
Umgebungstemperaturbereich: Die Untergrenze liegt bei -5 °C, die Obergrenze bei 40 °C und die tägliche Durchschnittstemperatur darf 30 °C nicht überschreiten.
Die Nennbetriebsfrequenz unterstützt zwei gängige Standards: 50 Hz oder 60 Hz.
Die Installationshöhe des Geräts sollte auf 1000 Meter oder weniger begrenzt werden.
Der Verschmutzungsgrad entspricht dem Level II-Standard und ist für herkömmliche Industrieumgebungen geeignet.

Die Produktion und Inspektion des Produkts erfolgt strikt nach den nationalen Standards GB20840.1 und GB20840.2.

TECHNISCHE DATEN

LMZK1

LMZK2

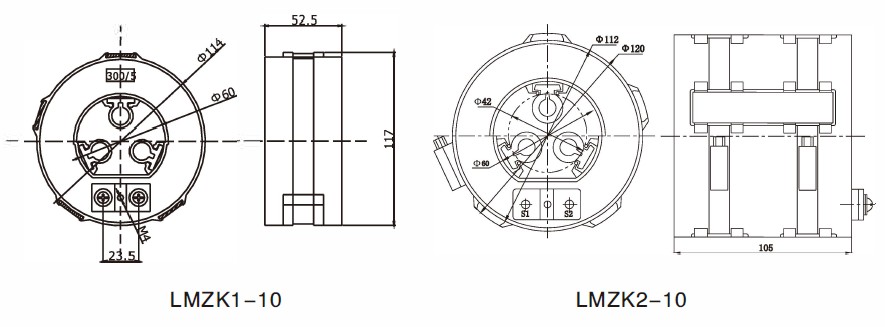

Umrissdimension
