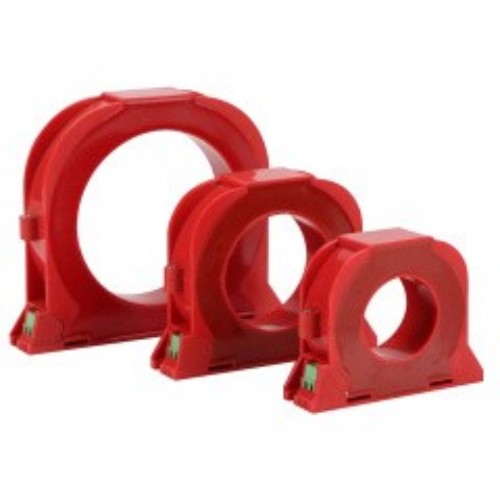

Nullstromwandler vom Typ CTK

Als professioneller Hersteller in China möchte Comewill Ihnen maßgeschneiderte Nullstromwandler vom Typ CTK anbieten.  Die Kernfunktion besteht darin, die Nullsystemkomponente des Stroms zu erfassen – die Summe der dreiphasigen Ströme, in der Industrie auch als „Neutralleiterstrom“ bekannt, da dieser Teil des Stroms im Neutralleiter des dreiphasigen Systems fließt. Bei Beschaffungsprojekten mit Anforderungen an den Stromsicherheitsschutz ist die präzise Erkennungsleistung dieses Produkts ein großes Highlight, das sich sehr gut für verschiedene Szenarien eignet, die eine zuverlässige Erdschlussüberwachung erfordern.

In der Praxis werden Nullstromwandler vom Typ CTK in Verbindung mit Relaisschutzgeräten oder Signalanlagen eingesetzt. Wenn im Stromnetz ein Nullstrom-Erdungsstrom auftritt (z. B. ein elektrischer Schlag oder ein Leckfehler im Stromkreis), gibt die Sekundärseite des Transformators den entsprechenden Nullstrom aus, der die Aktion der an die Sekundärleitung angeschlossenen Geräte auslöst, wie z. B. das Abschalten der Stromversorgung, die Ausgabe von Alarmsignalen usw., wodurch letztendlich ein Schutz und eine Überwachung des Stromkreises und der Geräte erreicht wird. Für den Käufer erhöht die nahtlose Zusammenarbeit mit unterstützender Ausrüstung den praktischen Einsatzwert des Produkts erheblich.

Bei der Installation wird dieser Transformator üblicherweise am Neutralleiter eines Drehstromsystems montiert und kann ein Signal proportional zur Nullstromkomponente ausgeben. Es ist erwähnenswert, dass Erdungsfehler auch bei geringem Fehlerstrom genau erkannt werden können, was ein zentrales Problem beim elektrischen Sicherheitsschutz löst. Dadurch können Geräteschäden aufgrund von Störungen vermieden und das Risiko eines Stromschlags für das Personal verringert werden. Daher ist es eine beliebte Kaufentscheidung für Stromverteilungssysteme, Motorsteuerzentren und andere elektrische Geräte, die anfällig für Erdungsfehler sind.

Wenn Bedarf an Massenbeschaffung, kundenspezifischer Anpassung oder technischer Beratung für Nullstromtransformatoren vom Typ CTK besteht, kann Welcome (Wenzhou) Electric Co., Ltd. professionelle Dienstleistungen aus einer Hand anbieten, um den unterschiedlichen Anforderungen von Projekten in verschiedenen Bereichen wie Industrie, Handel und Infrastruktur gerecht zu werden.

Technischer Parameter

Abmessungen

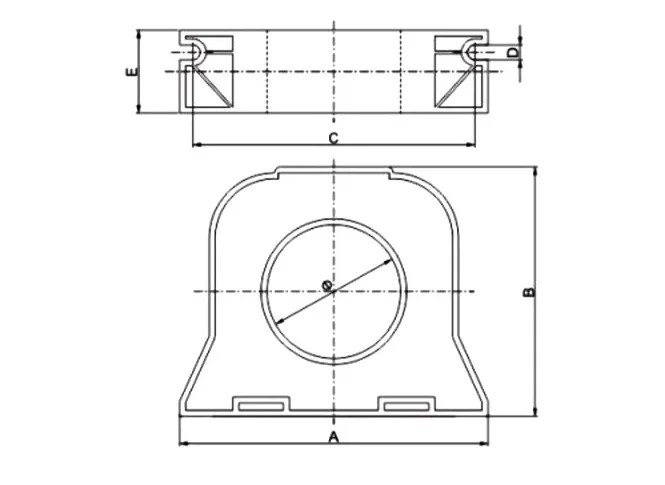

Mechanische Abmessungen (nur als Referenz)

Kernvorteile und Anwendungsbereich des Produkts

1、 Kernvorteile

Kann unsymmetrische Ströme genau erkennen: Nullstromwandler vom Typ CTK sind speziell für dreiphasige Stromversorgungssysteme konzipiert und können unsymmetrische Ströme messen, die aus der Summe der dreiphasigen Ströme bestehen. Wenn ein Fehlerstrom von einem oder mehreren Phasenleitern zur Erde abfließt, also ein Erdschluss auftritt, kann dieser rechtzeitig erkannt werden.

Extrem hohe Empfindlichkeit: Selbst kleine Erdschlussströme können von diesem Transformator erfasst werden. Auf diese Weise kann verhindert werden, dass Geräte aufgrund von Fehlfunktionen ausfallen, das Risiko eines Stromschlags für das Personal verringert und der Betrieb des elektrischen Systems sicherer gemacht werden.

Genaue Messung: Auch bei starkem Rauschen oder anderen Störungen vor Ort liefert es genaue Messergebnisse für die Nullstromwandler vom Typ CTK, die eine zuverlässige Datenunterstützung für nachfolgende Schutzmaßnahmen bieten können.

Installation ohne Berührung des Stromkreises: Besonders komfortabel ist die Installation, ohne den Stromkreis zu trennen oder die Last anzuhalten. Platzieren Sie es einfach auf dem Neutralleiter des Drehstromsystems, ohne den normalen Betrieb des Systems zu beeinträchtigen.

Breite Anpassungsfrequenz: Die Arbeitsfrequenz kann 50 Hz bis 400 Hz abdecken und kann bei guter Kompatibilität an jedes gängige Stromverbrauchsszenario angepasst werden.

Beeinträchtigt den Betrieb des Stromkreises nicht: Die Last selbst ist sehr gering, was keinen wesentlichen Einfluss auf den Betrieb des Stromkreises hat und auch nicht die Genauigkeit anderer Messgeräte im System beeinträchtigt, wodurch der stabile Betrieb des gesamten elektrischen Systems gewährleistet wird.

Anwendungsbereich

Szenario zur elektrischen Brandüberwachung
Feuer- und Leckschutzsystem
Elektromagnetisches Relaisschutzgerät
Schutzausrüstung für Mikrocomputer usw
