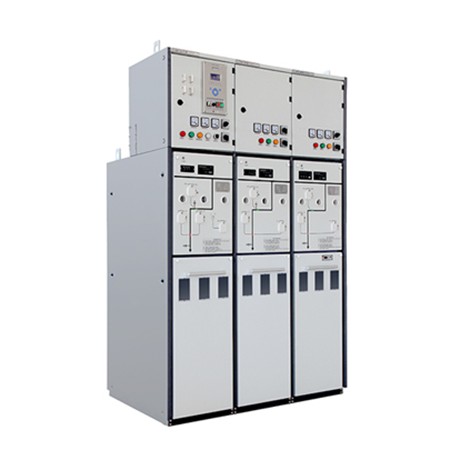

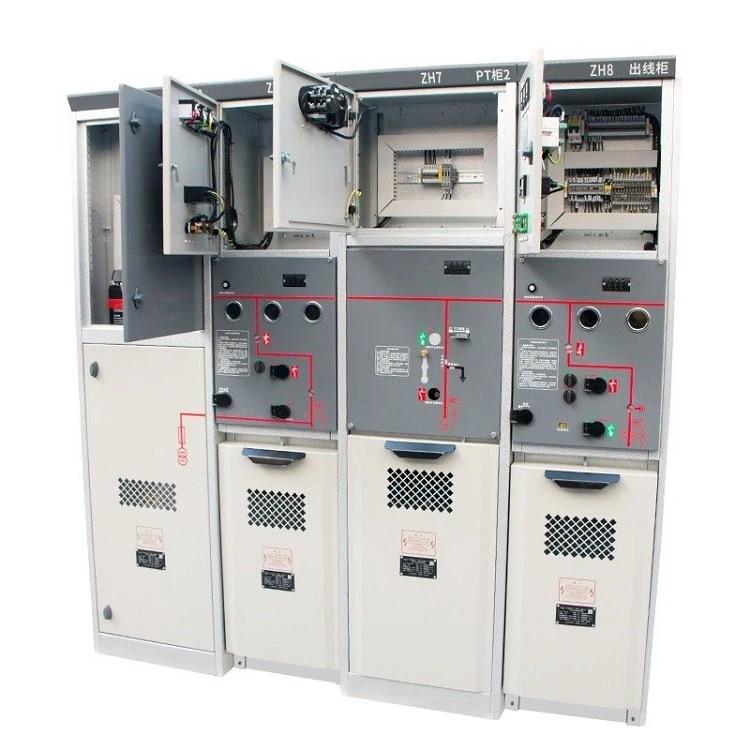

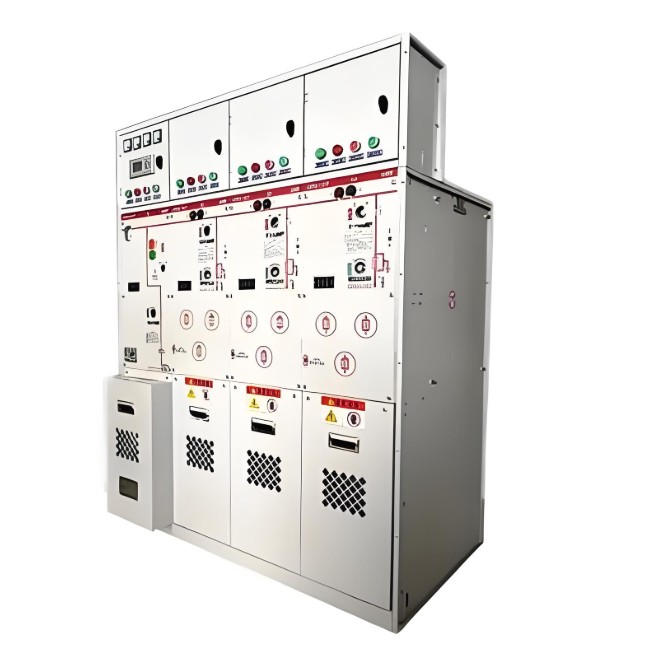

1. Höchste Sicherheit. Vollständig isolierte, geschlossene Struktur (IP67), verbessertes Phasentrennungsdesign, unabhängige Phasenschalterüberwachung – erfüllt strenge Beschaffungssicherheitsstandards.
2.Anpassbar an alle Umgebungen. Die hochwertige, feststoffisolierte 12-kV-Schaltanlage SF6 von Comewill arbeitet in Bereichen mit niedrigen/hohen Temperaturen, großer Höhe, hoher Luftfeuchtigkeit, Korrosion, tief gelegenen explosionsgeschützten Zonen – es gibt keine Einschränkungen für das Beschaffungsszenario.
3.Flexibel und praktisch. Standardmäßiger modularer Aufbau für einfache Erweiterung/Änderung/Austausch. Die kompakte Größe vereinfacht den Transport und die Wartung nach der Beschaffung.
4. Umweltfreundlich. Ersetzt SF6 durch Epoxidharz – sorgt für ein ausgewogenes Verhältnis zwischen Leistung und umweltfreundlicher Beschaffung.
Die in China hergestellte festisolierte 1,12-kV-Schaltanlage SF6-Ringkabel ist für den Einsatz in Umgebungen mit einer Höhe von nicht mehr als 2000 Metern geeignet.
2.Es arbeitet zuverlässig im relativen Temperaturbereich von -40℃ bis +55℃.
3. Es hält einer durchschnittlichen täglichen Luftfeuchtigkeit von nicht mehr als 95 % und einer durchschnittlichen monatlichen Luftfeuchtigkeit von nicht mehr als 90 % stand.
4. Das Design der 12-kV-Feststoff-isolierten Schaltanlage SF6-Ringleitungseinheit kann einer seismischen Intensität von bis zu 8 auf der Richterskala standhalten.
| Name | Einheit | Lastschalteinheit | Kombinierte Geräteeinheit | Leistungsschaltereinheit | |
| Nennspannung | kV | 12 | |||
| Nennfrequenz | Hz | 50 | |||
| Nennstrom | A | 630 | ≤125 | 630/1250 | |
| Bewerteter Isolationsgrad | Spannungsfestigkeit der Netzfrequenz (Phase-Phase oder Phase-Erde) | kV | 42 | ||
| Spannungsfestigkeit bei Netzfrequenz (zwischen offenen Kontakten) | 48 | ||||
| Spannungsfestigkeit der Netzfrequenz (Steuer- und Hilfsstromkreise) | 2 | ||||
| Blitzstoßfestigkeitsspannung (Phase-Phase oder Phase-Erde) | 95 | ||||
| Blitzstoßfestigkeit (zwischen offenen Kontakten) | 110 | ||||
| Bewerteter Kurzzeitstrom | Hauptstromkreis (4s/2s) | kA | 20/25 | — | 20/25 |
| Erdungskreis (2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Bewerteter Spitzenstrom | Hauptstromkreis | kA | 50/63 | — | 50/63 |
| Erdungskreis | 43,5/54,3 | — | 43,5/54,3 | ||
| Bemessungskurzschlussausschaltstrom | kA | — | 31.5 | 20/25 | |
| Bemessungskurzschluss-Einschaltstrom | kA | 50/63 | 80 | 50/63 | |
| Bemessungsübertragungsstrom | A | — | 1600 | — | |
| Mechanisches Leben | Lastschalter / Leistungsschalter | Mal | 5000 | 5000 | 10000 |
| Trennschalter / Erdungsschalter | Mal | 3000 | 3000 | 3000 | |
| Nenndruck des SF6-Gases (relativer Wert bei 20℃) | Nennladedruck | MPa | 0.035 | ||
| Min. funktionsfähiger Ladedruck | 0.02 | ||||
| Schutzgrad | Schrankkorpus |
|
IP4X | ||
| Gaskasten |
|
IP67 | |||
| Jährliche relative Leckagerate von Gas | %/Y | ≤0,05 | |||
