JSZV18-24R Spannungswandler

Mit jahrelanger Erfahrung in der Produktion von JSZV18-24R-Spannungstransformatoren kann Welcome (Wenzhou) Electric Co., Ltd. eine breite Palette von 0,72-40,5-kV-Spannungstransformatoren für den Innenbereich liefern. Unser Transformator verfügt über ein Strukturdesign und Einsatzszenarien, die speziell auf die Anforderungen von Mittelspannungsanlagen zugeschnitten sind:

Dieser Transformator verfügt über eine vollständig geschlossene Isolierstruktur aus Epoxidharzguss, die die Primärwicklung, die Sekundärwicklung und den kreisförmigen Eisenkern im Inneren umhüllt und die Fähigkeit besitzt, Verschmutzung und Feuchtigkeit direkt zu widerstehen. Das Produkt ist außerdem mit einem winkelförmigen Stecker ausgestattet, der nicht nur die Umweltabdichtung verbessert, sondern auch die Installation erleichtert, und die Verkabelung vor Ort erfordert keinen großen Aufwand.

Der hochwertige Spannungswandler JSZV18-24R wurde speziell für Innenszenarien entwickelt, bei denen der Sternpunkt nicht geerdet ist. Ob es um die Strommessung, die Berechnung elektrischer Energie oder den Relaisschutz geht, es kann von großem Nutzen sein. Kann sich an Frequenzen von 50 Hz oder 60 Hz anpassen, hält einer Gerätespannung von bis zu 24 kV stand und führt eine Spannungsüberwachung in Mittelspannungsnetzen mit Stabilität und Genauigkeit durch, wobei die Anforderungen vor Ort vollständig erfüllt werden.

Wichtigster technischer Parameter

1.Nennprimärspannung: optional 20 kV oder 22 kV, geeignet für unterschiedliche Spannungsanforderungen von Mittelspannungssystemen;
2.Sekundärnennspannung: Es gibt drei Spezifikationen: 100 V, 100/100 V und 100/220 V, die mit verschiedenen Sekundärgeräteverkabelungen kombiniert werden können;
3.Nennspannung der Restspannungswicklung: deckt 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V ab und erfüllt spezielle Anforderungen wie Erdungsschutz;
4.Lastleistungsfaktor: cos Φ=0,8 (Hysterese), im Einklang mit den Lasteigenschaften herkömmlicher Sekundärkreise;
5.Ausführungsstandards: Befolgen Sie entweder IEC60044-2:2003 oder IEC61869-1&3, wobei Leistung und Qualität an internationalen Standards gemessen werden.

Weitere technische Parameter finden Sie im Folgenden:

Anmerkungen: Auf Anfrage liefern wir gerne Transformatoren, die anderen Standards entsprechen oder nicht standardmäßige technische Spezifikationen haben.

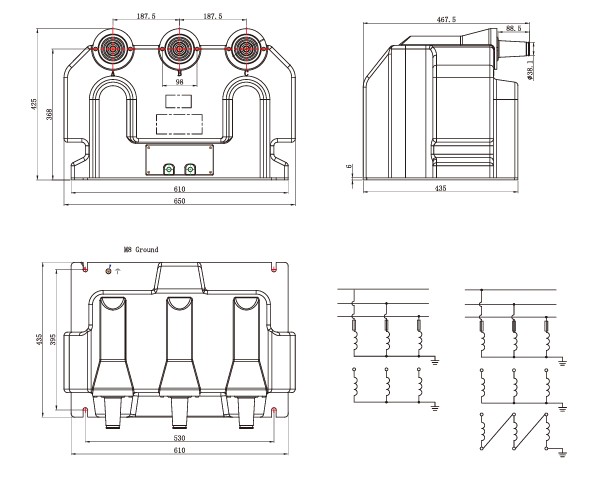

Umrisszeichnung

Hauptmerkmale

Der Spannungstransformator JSZV18-24R von Welcome (Wenzhou) Electric Co., Ltd ist mit seinen soliden Leistungsvorteilen für die Anforderungen von Mittelspannungssystemen geeignet. Die konkreten Highlights sind wie folgt:

1. Breite Spannungsanpassungsfähigkeit
Der für 24 kV ausgelegte Spannungswandler JSZV18-24R bewältigt erhebliche Spannungsschwankungen und gewährleistet eine stabile Überwachung und genaue Signalausgabe bei Transienten oder Systemregelungen.

2. Schnelle Reaktion
Erfasst Spannungsänderungen schnell und überträgt Signale sofort an Schutzgeräte, was eine schnelle Fehlerbeseitigung und eine verbesserte Systemzuverlässigkeit ermöglicht.

3.Geringer Hystereseverlust
Fortschrittliche magnetische Materialien und optimiertes Design reduzieren Energieverluste, verbessern die Effizienz, minimieren die Wärmeentwicklung und verlängern die Lebensdauer.

Ob es sich um ein Szenario mit häufigen Spannungsschwankungen oder um ein Mittelspannungssystem mit Anforderungen an Reaktionsgeschwindigkeit und Energieverbrauch handelt, dieser Transformator hält durch. Wenn Sie die spezifischen Anpassungsdetails des Szenarios wissen möchten, sagen Sie es einfach direkt!
