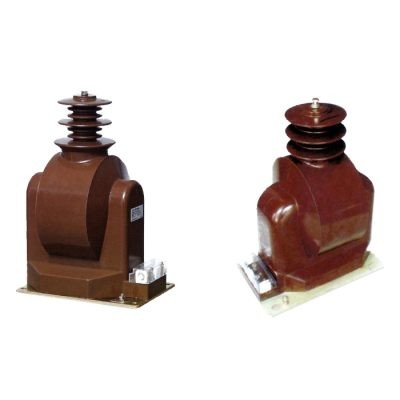

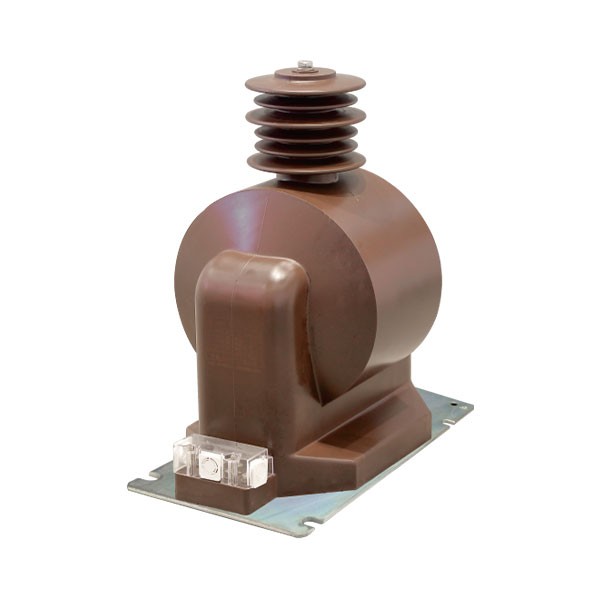

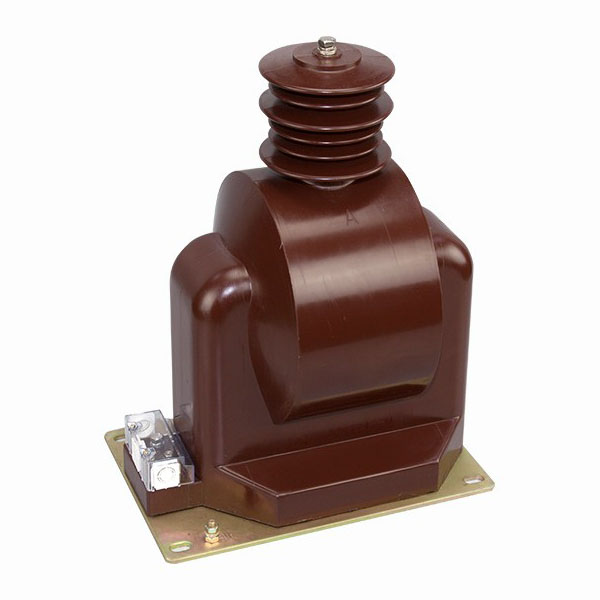

Der hochwertige Spannungswandler JDZX9-35D/290 von Comewill ist mit einer Epoxidharz-Gussisolierung und einer vollständig geschlossenen Außenstruktur ausgestattet und gewährleistet hohe Präzision, starke Haltbarkeit und langfristige Zuverlässigkeit. Es wird häufig zur Energiemessung, Spannungsüberwachung und zum Relaisschutz eingesetzt und ist somit eine ideale Lösung für moderne Stromnetze und Industrieanwendungen.

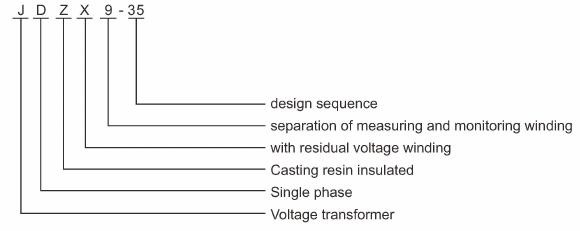

Willkommen beim Spannungstransformator JDZX9-35 von (Wenzhou) Electric Co., Ltd. Das Modell enthält wichtige Struktur- und Nutzungsinformationen, die leicht zerlegt und verstanden werden können:
J – Spannungswandler
D – Einphasenstruktur
Z – Epoxidharz-Gießisolierung
X – Mit Restspannungswicklung (zum Erdungsschutz)
9 – Design-Sequenznummer
35 – Nennspannung: 35 kV
Diese Modellbezeichnung unterstreicht direkt die Kernmerkmale des Spannungstransformators JDZX9-35D/290: Er wurde speziell für Mittelspannungsnetze entwickelt, verfügt über eine Gießharzisolierung, eine einphasige Struktur und kann auch mit Restspannungswicklungen ausgestattet werden, was perfekt zu den Nutzungsanforderungen von 35-kV-Systemen passt.
Um einen stabilen Langzeitbetrieb zu gewährleisten, sollte der Spannungswandler JDZX9-35D/290 unter folgenden Bedingungen verwendet werden:
Installation: Nur für den Außenbereich
Umgebungstemperatur:
Maximal: +40°C
Minimum: -25°C
Tagesdurchschnitt ≤ 30°C
Höhe: ≤ 1000 m (für größere Höhen ist ein individuelles Design erforderlich)
Verschmutzungsgrad: Geeignet für Umgebungen der Klasse IV
Atmosphäre: Frei von starkem Staub oder korrosiven Gasen
| Typ | Nennspannungsverhältnis (V) | Genauigkeitsklassenkombination | Nennleistung (VA) | Maximale Leistung (VA) | Bewerteter Isolationspegel (kV) |
| JDZX9-35 | 35000/√3/100/√3/100/3 | 0,2/6P | 30/100 | 600 | 40,5/95/200 |
| 0,5/6P | 50/100 | ||||
| JDZXF9-35 | 35000/√3/100/√3/100/√3/100/3 | 0,2/0,2/6P | 20/20/100 | 2×300 | |
| 0,2/0,5/6P | 25/30/100 | ||||
| 0,5/0,5/6P | 30/30/100 |
Als erfahrener Lieferant von Spannungstransformatoren in China bietet Comewill flexible Anpassungsdienste an:
Kundenspezifisches Spannungsverhältnis und Genauigkeitsklasse verfügbar
Maßgeschneiderte Lösungen für spezifische Projektanforderungen
Unterstützung für nicht standardmäßige Designs
Nutzungshinweise:
Für eine genaue Messung verwenden Sie jeweils nur ein Spannungsverhältnis
Vermeiden Sie den gleichzeitigen Betrieb mit mehreren Übersetzungsverhältnissen
Geben Sie bei der Bestellung detaillierte Parameter an, um die beste Leistung zu gewährleisten
Der Spannungswandler JDZX9-35D/290 wird häufig verwendet in:
Stromnetzsysteme
Umspannwerke
Industrielle Energieverteilung
Energiemesssysteme
Relaisschutzanwendungen
Um sicherzustellen, dass der Transformator perfekt zu Ihren Systemanforderungen passt, geben Sie bitte Folgendes an:
Spannungsverhältnis
Genauigkeitsklasse
Nennleistung
Besondere Anforderungen (falls vorhanden)
Für maßgeschneiderte Lösungen steht das technische Team von Comewill bereit, vom Entwurf bis zur Lieferung professionelle Unterstützung zu leisten und so einen zuverlässigen und effizienten Betrieb in Ihrem Stromnetz zu gewährleisten. Nehmen Sie jetzt Kontakt mit uns auf und holen Sie sich ein Angebot ein!
