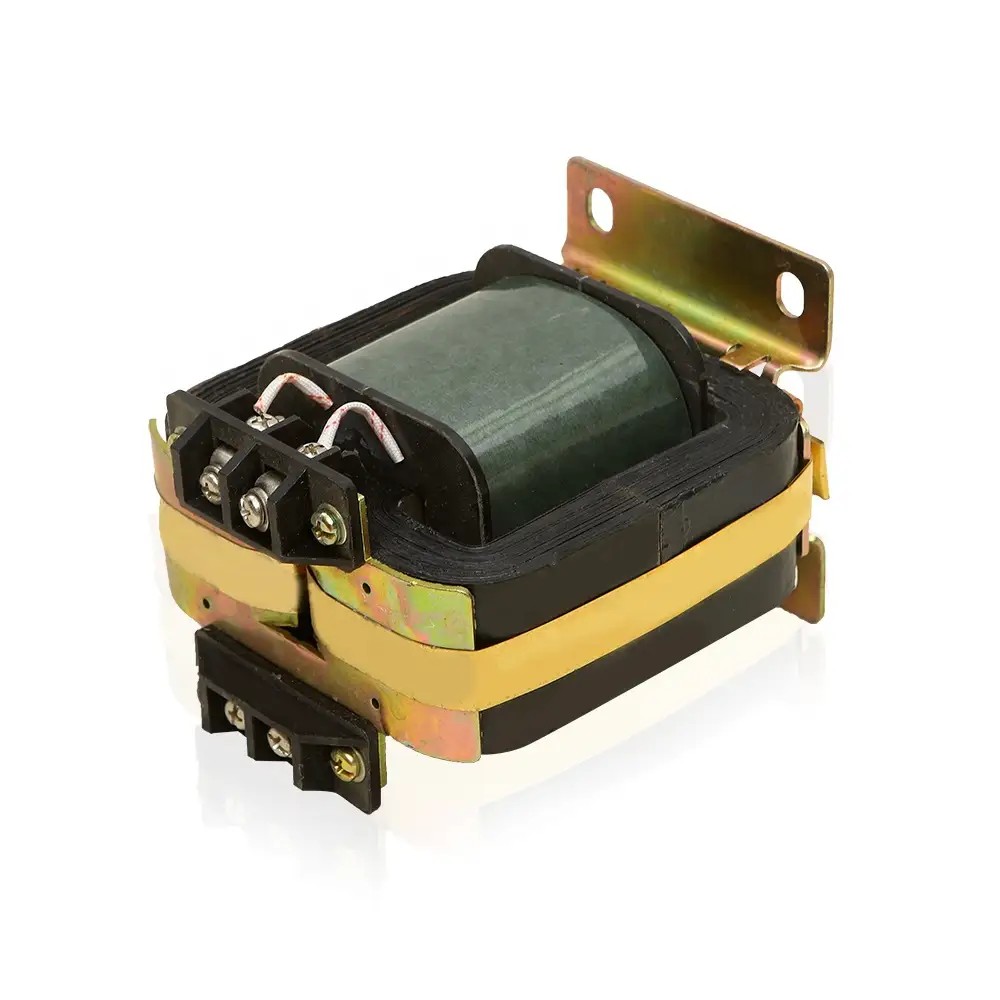

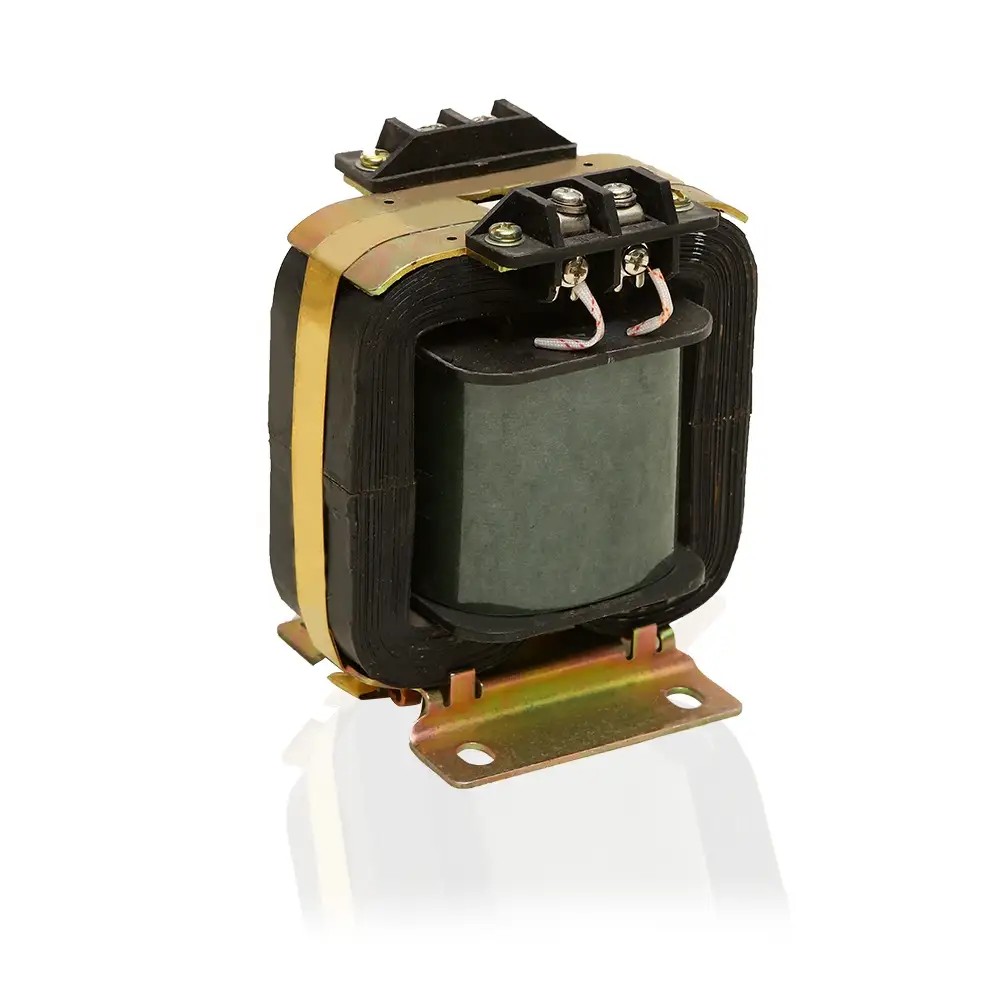

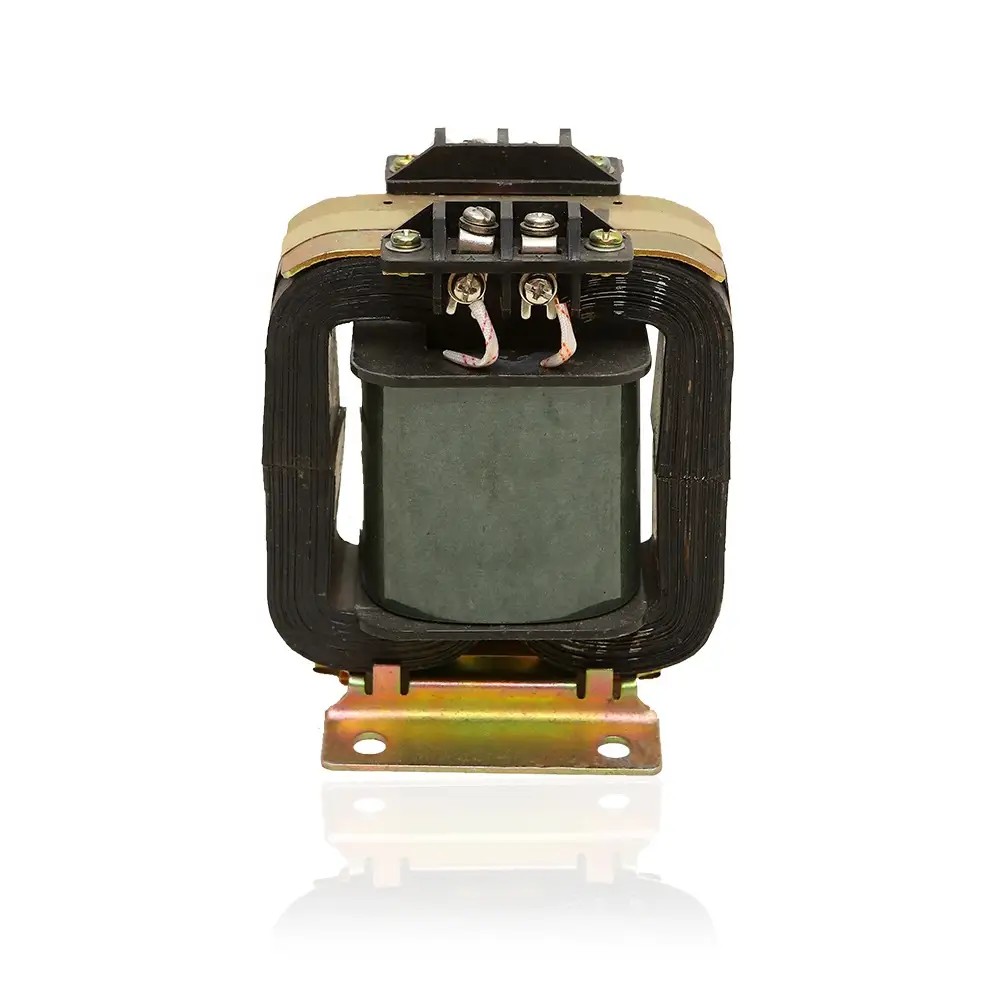

JDG4-0,5 Spannungswandler

Als professioneller chinesischer Hersteller bietet Comewill den Spannungswandler JJDG4-0.5 an, der für genaue Spannungsmessung, Energiemessung und Relaisschutz entwickelt wurde. Es besteht aus einem robusten duroplastischen Phenolharzrahmen und hochwertigen Siliziumstahlkernen und entspricht den Standards GB1207 und IEC60044-2.

Robuste Konstruktion: ein robuster Rahmen aus duroplastischem Phenolkunststoff gepaart mit hochwertigen kaltgewalzten Siliziumstahlkernen. Diese solide Konstruktion bietet drei unverzichtbare Funktionen für unsere Beschaffungsanforderungen: punktgenaue Spannungsmessung, zuverlässige Energiemessung und stabiler Relaisschutz – alles entscheidend für den reibungslosen Betrieb der Energiesysteminfrastruktur. Es erfüllt alle Kriterien sowohl der inländischen GB1207-Standards als auch der internationalen IEC60044-2:2003-Normen und erfüllt die strengen Qualitäts- und Compliance-Maßstäbe, die unser Unternehmen für Beschaffungsprojekte setzt.

Der Spannungswandler JDG4-0.5 wurde unter Berücksichtigung unserer wichtigsten Beschaffungsprioritäten – Genauigkeit, Sicherheit und lange Lebensdauer – entwickelt und passt perfekt zu unseren Anforderungen bei der Ausstattung von Messgeräten oder Schutzrelaissystemen. Sein kompaktes und dennoch robustes Design hält Überlastungen stand und liefert auch unter schwierigen Innenbedingungen eine konstante Leistung, was die Effizienz und Sicherheit der von uns eingesetzten Stromversorgungssysteme direkt steigert. Ob für Großeinkäufe oder gezielte Anlagenaufrüstungen, dieser Transformator erweist sich als vertrauenswürdige, kostengünstige Wahl, die perfekt zu den Beschaffungsqualitätsanforderungen und Funktionsanforderungen unseres Unternehmens passt.

Spezifikation

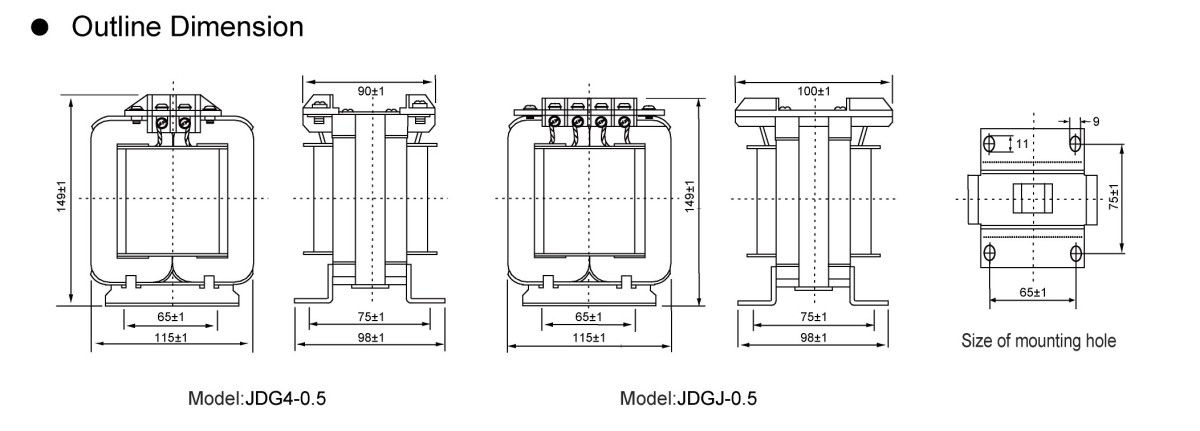

Umriss und Abmessungen der Installation

JDG4-0.5 Innen-Niederspannungstransformator – Abmessungen der Installation

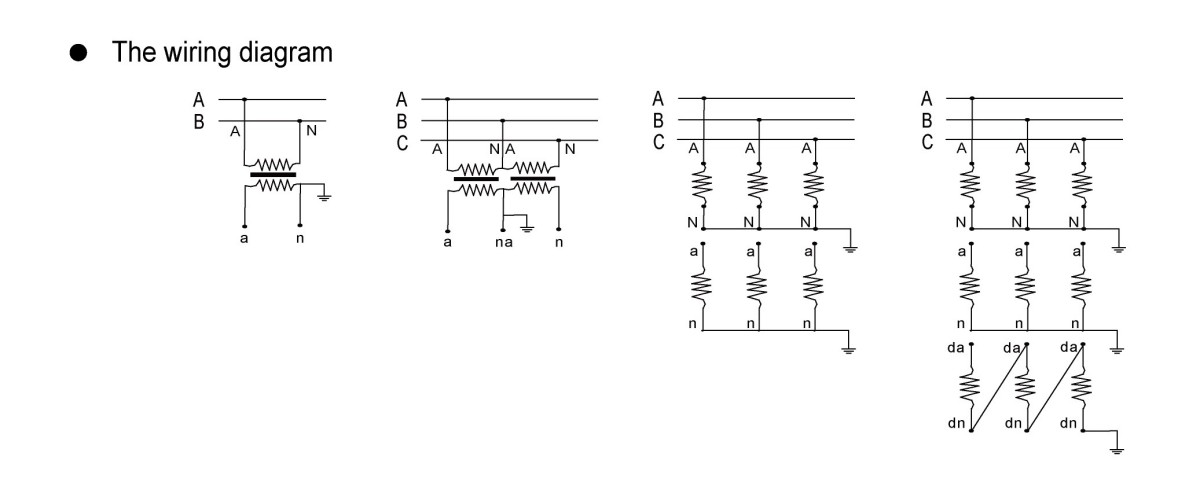

Anschlussmethoden für Spannungswandler

Beschaffungsorientierte Spannungswandler-Anschlusslösungen für Welcome (Wenzhou) Electric Co., Ltd

Bei der Auswahl und Beschaffung von Spannungswandlern (PTs) in unserem Werk zeichnen sich drei spezielle Anschlussschemata durch ihre technische Praktikabilität aus – jedes ist auf unterschiedliche Systemanforderungen und Funktionsprioritäten zugeschnitten und gewährleistet die Übereinstimmung mit den Projektbeschaffungsstandards:

1. Sternförmige (Y-Y) geerdete Verbindung
Diese Verbindung gilt ausschließlich für Stromversorgungssysteme mit nicht geerdeten Sternpunkten oder solchen, die über Lichtbogenunterdrückungsspulen geerdet sind. Diese Verbindung erfordert, dass der Neutralleiteranschluss der Primärwicklung direkt geerdet wird. Sein Hauptwert bei der Beschaffung liegt in der Ermöglichung einer präzisen Messung der Phase-Erde-Spannung, einer nicht verhandelbaren Voraussetzung für die Überwachung des Isolationszustands in solchen Systemarchitekturen.
2. V-V unvollständige Dreiecksverbindung
Dieses Schema besteht aus zwei einphasigen Spannungswandlern und verbindet sich mit den UAB- und UBC-Leitungsspannungen des Stromnetzes, um eine unvollständige Delta-Struktur zu bilden. Es ist eine erste Wahl für die Beschaffung in 20-kV- und darunter ungeerdeten/geerdeten Netzen mit Lichtbogenunterdrückungsspule und zeichnet sich durch die Erkennung von Zwischenphasenspannungen aus. Ein wichtiger Aspekt bei der Beschaffung: Es fehlt die Fähigkeit, die Spannung zwischen Phase und Erde zu messen, was es für Szenarien, die eine vollständige Spannungsüberwachung erfordern, ungeeignet macht.
3. Öffnen Sie die Delta-Mehrfachwicklungsverbindung
Diese Konfiguration besteht aus drei einphasigen Spannungswandlern mit drei Wicklungen und verwendet entweder die Verkabelung YN, yn, d11 oder YN, y, d11 – wobei der Neutralleiter der sekundären Sternwicklung über die B-Phase geerdet ist. Als vielseitige Beschaffungslösung eignet es sich für alle Spannungsebenen, insbesondere für 3-15-kV-Systeme. Die Sekundärwicklung bietet eine doppelte Funktionalität (Messung der Spannung zwischen Phasen und zwischen Phase und Erde), während das offene Dreieckdesign der Hilfssekundärwicklung den Anschluss an Isolationswächter, ungeerdete Netzwerkrelais oder Schutzgeräte für direkte Erdungssysteme unterstützt – was ihre Anwendbarkeit in verschiedenen Beschaffungsszenarien erweitert.
