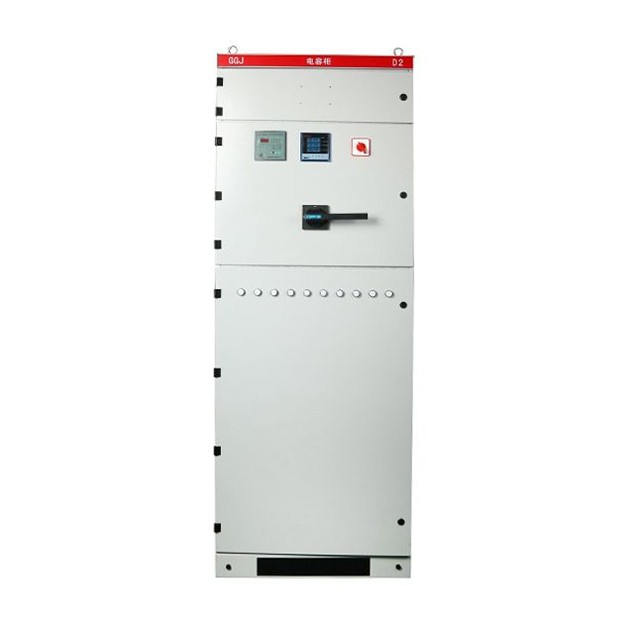

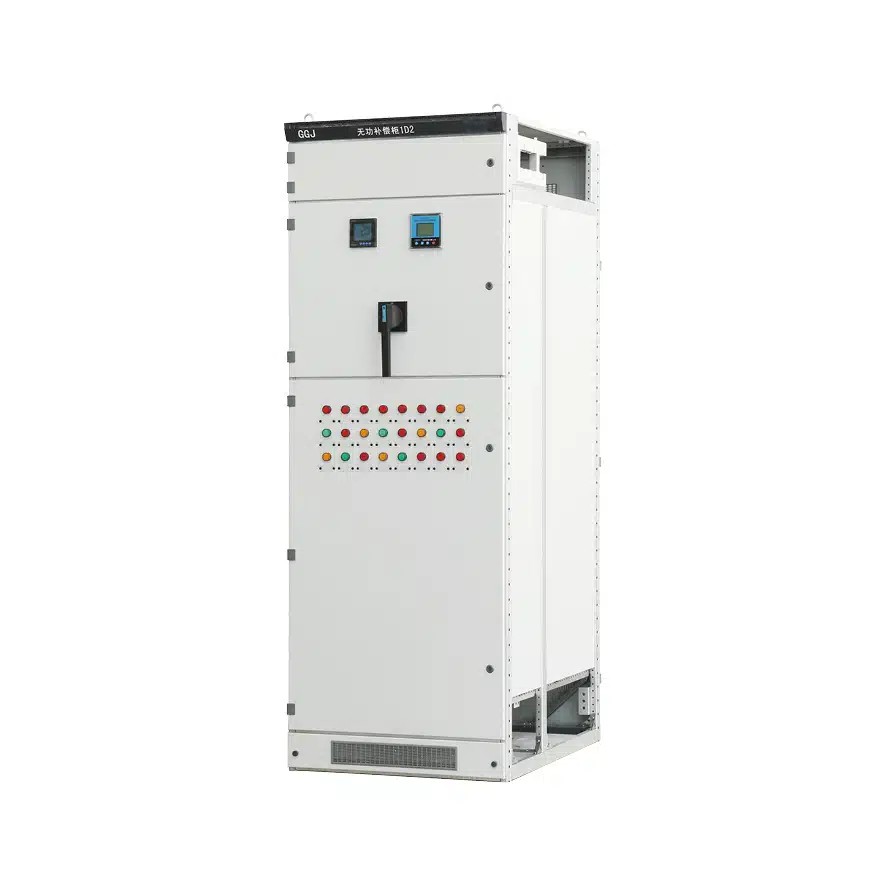

GGJ Niederspannungs-Kombinationsschaltanlage

Als professioneller Hersteller in China möchte Ihnen das Comewill-Werk hochwertige GGJ-Niederspannungs-Kombinationsschaltanlagen liefern, die den Leistungsfaktor effektiv steigern, Blindleistungsverluste reduzieren und die Qualität der Stromversorgung verbessern. Gesteuert durch einen intelligenten Controller bietet es volle Funktionalität und zuverlässige Leistung mit automatischer Kompensation, die den Leistungsfaktor auf über 0,9 erhöhen kann.

Die Niederspannungs-Kombinationsschaltanlage GGJ bietet eine Echtzeitanzeige des Netzleistungsfaktors und deckt sowohl den nacheilenden (0,00–0,99) als auch den voreilenden (0,00–0,99) Bereich ab. Es ist mit umfassenden Schutzfunktionen gegen Überspannung, übermäßige Oberschwingungen, Überkompensation, Systemfehler, Phasenausfall, Überlast und mehr ausgestattet. Es behält die eingestellten Parameter auch bei Stromausfällen bei und nimmt den Betrieb automatisch wieder auf, sobald sich das Netz stabilisiert – es ist kein Personal vor Ort erforderlich.

Basierend auf dem Netzlastausgleich unterstützt die GGJ-Niederspannungs-Kombinationsschaltanlage Phasen-für-Phasen-Kompensation oder gemischte Kompensationsmodi. Mit seiner starken Anti-Interferenz-Fähigkeit widersteht es Störimpulsen mit einer Amplitude von 2000 V direkt aus dem Netz und übertrifft damit die nationalen Industriestandards. Das Gerät misst und zeichnet jede Stunde dreiphasige Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Wirkenergie, Blindenergie auf der Niederspannungsseite des Transformators sowie die gesamten Spannungs-/Stromverzerrungsraten und den Gehalt der 2. bis 25. Harmonischen auf. Ausgestattet mit RS-232- und RS-485-Schnittstellen ermöglicht es die Datentranskription über Handheld-Computer.

Durch Fernkommunikation können drahtlose Zählerablesungen, Gerätetests, Parameterkonfigurationen und der Zugriff auf Echtzeit- und aufgezeichnete Daten durchgeführt werden. Seine integrierte Datenanalysefunktion unterstützt die Verarbeitung, Statistik und Abfrage von Betriebslastdaten. Es bewertet die Qualität der Stromversorgung umfassend, indem es die Spannungsqualifizierungsrate, die Lastrate, die Zuverlässigkeitsrate und die maximale Lastrate berechnet. Benutzer können Leistungsfaktor, Wirkleistung und Blindleistung für verschiedene Zeiträume überprüfen, Kurven für Phasenspannung, Strom, Leistungsfaktor usw. erstellen und umfassende Analyse- und Statistikberichte drucken.

Standards durchsetzen

IEC439:《Niederspannungs-Schaltanlagen und Steuergeräte》
GB7251:《Niederspannungsschaltanlage》

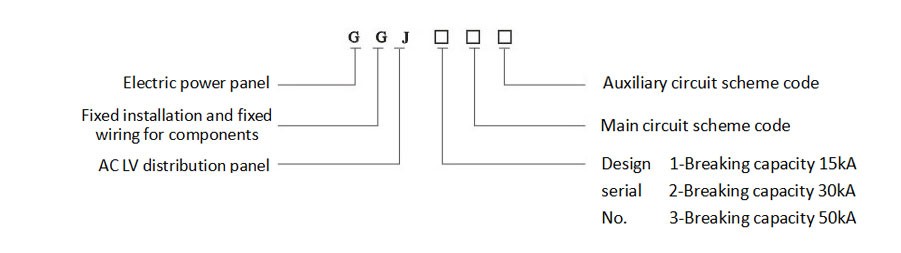

Typbeschreibung

Normaler Servicezustand

1. Die Umgebungslufttemperatur sollte nicht über +40℃ oder unter -5℃ liegen und die 24-Stunden-Durchschnittstemperatur darf +35℃ nicht überschreiten. Wenn diese Temperaturgrenzen überschritten werden, müssen Sie die Betriebskapazität des Geräts basierend auf den tatsächlichen Bedingungen herabsetzen.
2.Diese GGJ-Niederspannungs-Kombinationsschaltanlage ist nur für den Innenbereich konzipiert und die Höhe des Installationsortes darf 2000 Meter nicht überschreiten.
3. Wenn die Höchsttemperatur +40 °C erreicht, sollte die relative Luftfeuchtigkeit der Umgebungsluft unter 50 % bleiben. Bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit akzeptabel – zum Beispiel 90 % bei +20 °C. Berücksichtigen Sie auch die gelegentliche Bildung von Kondenswasser aufgrund von Temperaturschwankungen.
4. Während der Installation darf die Neigung des Geräts aus der Vertikalen nicht mehr als 5° betragen und die gesamte Schrankreihe sollte relativ eben sein. Es ist wichtig, das Gerät an einem Ort zu installieren, der frei von starken Vibrationen und Stößen ist und an dem elektrische Komponenten keiner übermäßigen Korrosion ausgesetzt sind.

Stärke

1.Zur Beschaffung: Die Niederspannungs-Kombinationsschaltanlage GGJ von Welcome (Wenzhou) Electric Co., Ltd. verfügt über mehrere Lüftungsschlitze sowohl an der Ober- als auch an der Unterseite des Schranks. Dieses Design erzeugt einen natürlichen Luftstrom von unten nach oben im abgedichteten Gehäuse und meistert so effektiv die Herausforderungen der Wärmeableitung für einen zuverlässigen Betrieb.
2. Die Instrumententür der Schaltanlage – ausgestattet mit elektrischen Komponenten – und internen Montageteilen bilden einen vollständigen Erdungsschutzkreis, der jederzeit eine konsistente Erdungskontinuität gewährleistet.

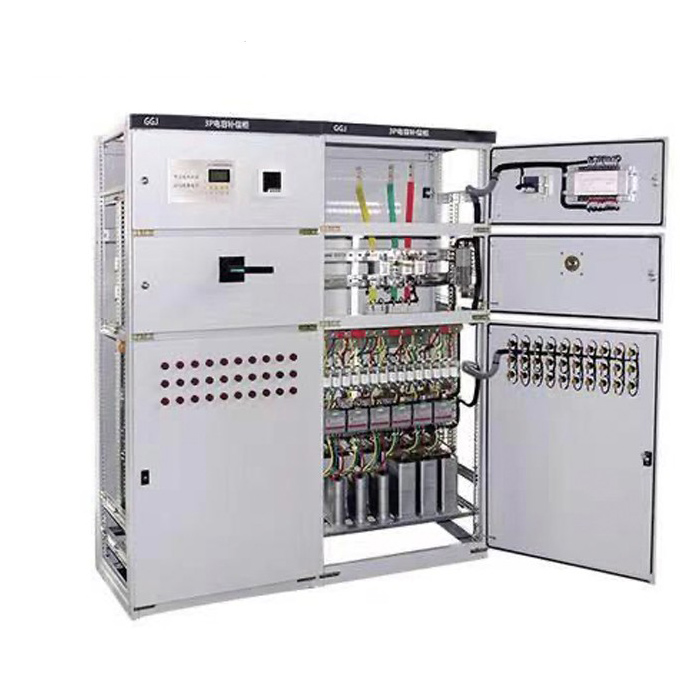

3. Wir positionieren die Hauptsammelschienen an der oberen Rückseite des Schranks, gepaart mit Sammelschienenklemmen vom Typ AMJ, die aus hochfesten DMC/SMC-Materialien aus ungesättigtem Polyester gefertigt sind. Diese Klemmen bieten außergewöhnliche mechanische Festigkeit und Isolationsleistung, während die abnehmbare obere Schrankabdeckung die Montage und Einstellung der Hauptsammelschienen vor Ort vereinfacht.
4. Das Gehäuse verfügt über eine elektrostatische Pulverbeschichtung für eine starke Haftung und alle internen Komponenten werden einer Galvanisierungs- und Passivierungsbehandlung unterzogen. Dadurch werden die „dreifachen“ Eigenschaften der Schaltanlage verbessert: Feuchtigkeitsbeständigkeit, Staubbeständigkeit und Korrosionsbeständigkeit, wodurch ihre Lebensdauer in verschiedenen Umgebungen verlängert wird.
5.Um unterschiedlichen Projektanforderungen gerecht zu werden, unterstützt die GGJ-Niederspannungs-Kombinationsschaltanlage mehrere Kabeleinführungsoptionen – obere Einführung, untere Einführung und hintere Einführung – und bietet so eine flexible Installation für Beschaffungsprojekte.

Bestellhinweise

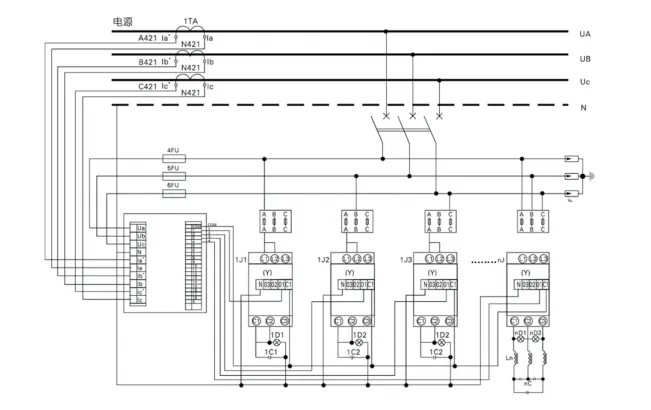

◇ Hauptschaltplan;
◇ Vergütungskapazität und Vergütungsmethode;
◇ Wenn es nicht den normalen Betriebsbedingungen des Produkts entspricht, muss es im Voraus angegeben werden.
