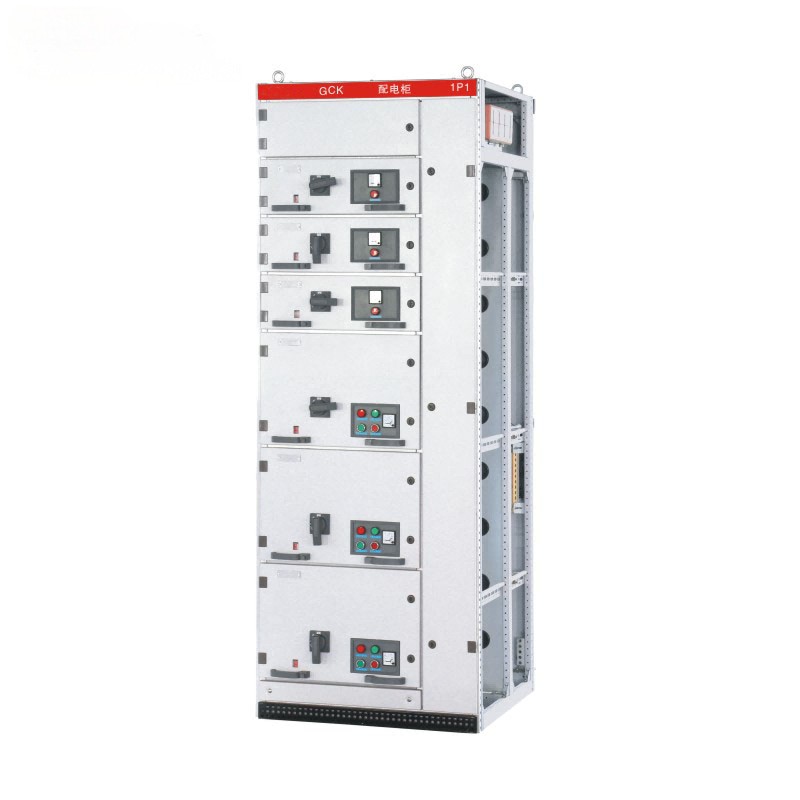

Die GCK-Niederspannungs-Ausfahrschaltanlage von Comewill zeichnet sich durch hohe Stabilität, starke elektrische Leistung und flexible Wartung aus. Die Nennbetriebsspannung des Systems kann bis zu 690 V, der Nennstrom der horizontalen Sammelschiene bis zu 4000 A und der Kurzzeitstrom bis zu 80 kA betragen. Der Schrank besteht aus hochwertigem verzinktem Stahlblech und bietet Korrosionsbeständigkeit, hohe Festigkeit und mehrere Sicherheitsverriegelungsschutzfunktionen.
1. Mehrere Sicherheitsmaßnahmen
· Zuverlässige Isolierung und Verriegelung: Die hochwertige GCK-Niederspannungs-Ausfahrschaltanlage von Comewill ist in drei voneinander isolierte Zonen unterteilt – Sammelschienenraum, Funktionseinheitsraum und Kabelraum –, wodurch die Ausbreitung von Unfällen wirksam verhindert und die Wartung unter Spannung erleichtert wird. Die Schubladeneinheiten sind mit mechanischen Verriegelungsmechanismen ausgestattet. Wenn sich der Schalter in der geschlossenen Position befindet, können die Schubladentüren nicht geöffnet werden, wodurch die Einhaltung der Sicherheitsvorschriften gewährleistet ist.
2. Gute elektrische und strukturelle Eigenschaften
· Leistungsstarke Belastbarkeit: Nennbetriebsspannungen bis zu 400 V und 690 V, mit Nennisolationsspannungen von 660 V und 1000 V. Die horizontale Sammelschiene kann einen maximalen Nennstrom von 4000 A verarbeiten, mit einer kurzfristigen Stromtoleranz von bis zu 80 kA (1 Sekunde) und einer Spitzenstromtoleranz von 176 kA.
· Robuste Schrankstruktur: Der Schrankrahmen verfügt über eine doppelt gefaltete Kantentechnologie mit Aluminium-Zink-beschichteten Stahlplatten, die Korrosionsbeständigkeit und strukturelle Integrität gewährleisten. Die horizontale Sammelschiene befindet sich an der Schrankoberseite und ist vollständig von den Zonen der Funktionseinheit und den Kabelbereichen isoliert. Dadurch ist ein ausreichender Sicherheitsabstand zwischen der Sammelschiene und dem Wartungspersonal gewährleistet.
3. Komfortable Bedienung und intelligentes Potenzial
· Einfache Installation und Wartung: Die abnehmbare obere Abdeckung des horizontalen Sammelschienenbereichs erleichtert die Montage der Sammelschiene vor Ort.
| Bewertete Parameter | Daten |
| Nennbetriebsspannung | 380V, 400V, 660V, 690V |
| Bemessungsisolationsspannung | 660V oder 1000V |
| Nennfrequenz | 50Hz (60Hz) |
| Horizontale Sammelschiene mit Nennstrom | Bis zu 4000 A (6300 A in einigen Designs) |
| Vertikale Sammelschiene: | 630A bis 2000A |
| Kurzzeitstromfestigkeit (1 s) Horizontale Sammelschiene | 50kA, 80kA, 100kA |
| Vertikale Sammelschiene | 30KA, 35KA, 50KA |
| Horizontale Sammelschiene mit Spitzenstromfestigkeit | 105 kA, 176 kA Vertikale Sammelschiene: 63 kA, 105 kA |
| Gehäuseschutzgrad | IP30, IP40, IP41, IP54 (je nach Konfiguration) |
| Steuermotor max. Kapazität | 320 kW |
| Abmessungen | (B x T x H) 600 (800, 1000) x 800 (1000) x 2200 mm |
Die ausfahrbare Niederspannungsschaltanlage GCK von Welcome (Wenzhou) Electric Co., Ltd. wird häufig in Anwendungen eingesetzt, die eine effiziente Stromverteilung und -steuerung erfordern, wie zum Beispiel:
· Energiewirtschaft: Kraftwerke, Umspannwerke.
· Industriebereiche: Petrochemie, metallurgisches Walzen von Stahl, Leichtindustrie und Textilunternehmen.
· Bauwirtschaft: Hochhäuser, Wohnanlagen.
· Öffentliche Einrichtungen: Flughafen, Schienenverkehr, Kai, Stadttechnik.
Die ausfahrbare Niederspannungsschaltanlage GCK von Comewill bietet eine effiziente und zuverlässige Niederspannungs-Stromverteilungslösung mit flexiblem modularem Design, umfassendem Sicherheitsschutz, robuster elektrischer Leistung und einfacher Wartung. Mit seinem breiten Anwendungsspektrum und seiner standardisierten Kompatibilität ist es die ideale Wahl für die Modernisierung von Stromversorgungssystemen oder Neuinstallationen in verschiedenen Projekten.
