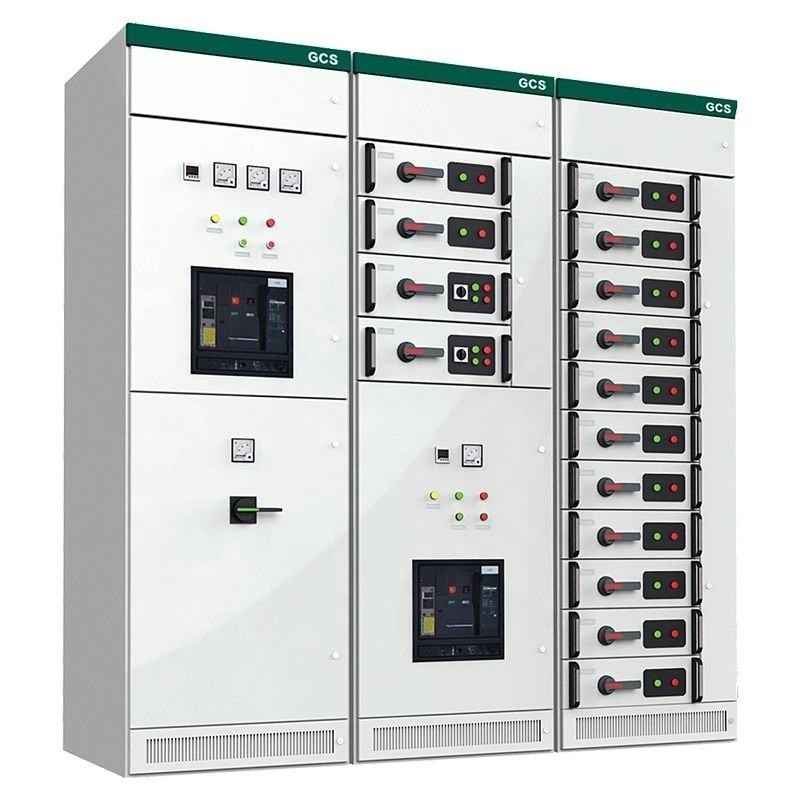

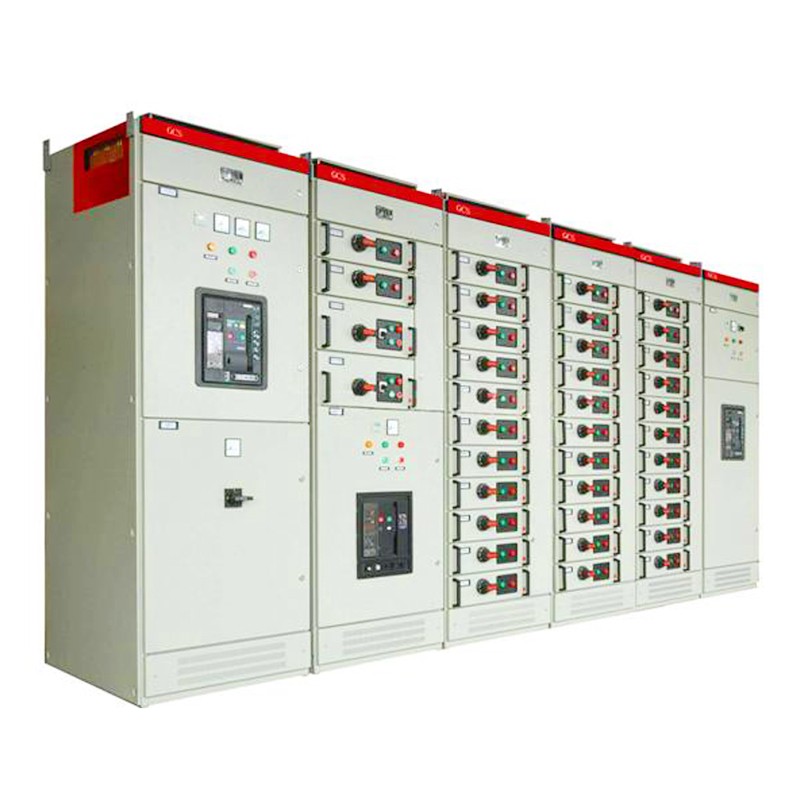

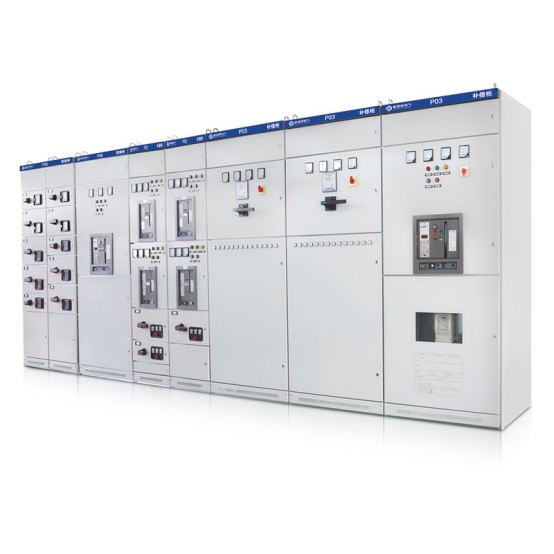

GCS Niederspannungs-Ausfahrschaltanlage

Die hochwertige GCS-Niederspannungs-Ausfahrschaltanlage von Comewill verfügt über hohe Ein- und Ausschaltfähigkeiten, gute dynamische und thermische Stabilität, eine fortschrittliche und vernünftige Struktur, ein flexibles elektrisches Schema, ein hohes Schutzniveau, Sicherheit und Zuverlässigkeit, einfache Wartung und hervorragende technische Leistungsindikatoren.

Besonderheit

1. Der Schrankrahmen der GCS-Niederspannungs-Ausfahrschaltanlage nutzt die Doppelfalttechnik und besteht aus aluminium-zinkbeschichteten Stahlplatten. Der Rahmen ist mit modularen Löchern im 25-mm-Abstand (K-Profil) ausgestattet und zeichnet sich durch eine unkomplizierte Struktur und außergewöhnliche Haltbarkeit aus. Dank präziser Quer- und Längsverschraubungen ist der gesamte Rahmen während seiner gesamten Lebensdauer wartungsfrei.
2. Das Gehäuse des Schranks wird für verbesserten Schutz einer Galvanisierung und Pulverbeschichtung unterzogen. Die obere Abdeckung des horizontalen Sammelschienenraums ist abnehmbar, was die Installation der Sammelschiene vor Ort erleichtert und die Komplexität des Betriebs verringert.
3. Die Funktionsbereiche innerhalb des Schranks sind klar unterteilt und bestehen hauptsächlich aus Funktionseinheitenfächern und Kabelfächern. Jede Einheit arbeitet unabhängig mit isolierten Funktionen, sodass keine gegenseitige Beeinflussung verschiedener Komponenten gewährleistet ist.
4. Die horizontale Sammelschiene wird horizontal an der Unterseite des Schranks montiert, wodurch die Widerstandsfähigkeit gegen elektrische Belastungen durch Kurzschlussströme erheblich verbessert wird.
5. Der Schrank verfügt über eine Schubladenstruktur und bietet Platz für bis zu 36 Stromkreise mit jeweils einem Nennstrom von 400 A oder weniger. Die Schubladenstromkreise unterstützen die Umwandlung in drei Positionen, ohne die Schutzart des Schranks zu beeinträchtigen.
6. Jede Funktionseinheit kann maximal 11 Schubladen in voller Größe oder 22 Schubladen in halber Größe (1/2) aufnehmen und bietet so flexible Konfigurationsmöglichkeiten.
7.Schubladen sind mit fünf Betriebspositionen ausgestattet: Offen, Geschlossen, Test, Herausgezogen und Isoliert. Entsprechende akustische, visuelle und textliche Anzeigen liefern klare Statussignale für eine intuitive Bedienung.

Produktübersicht

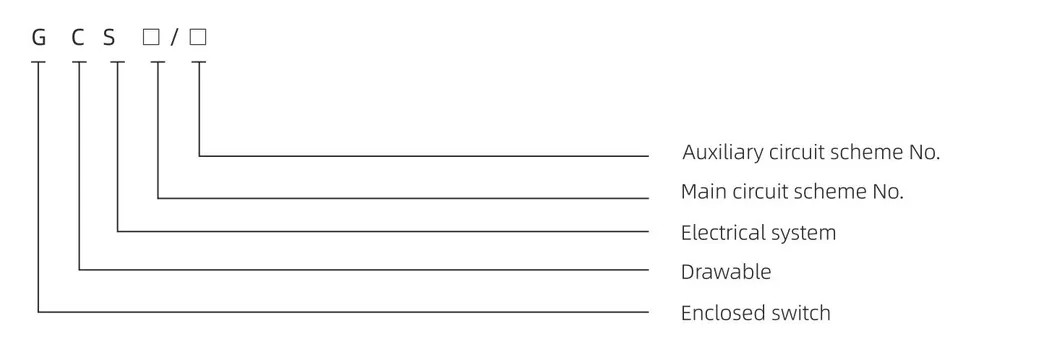

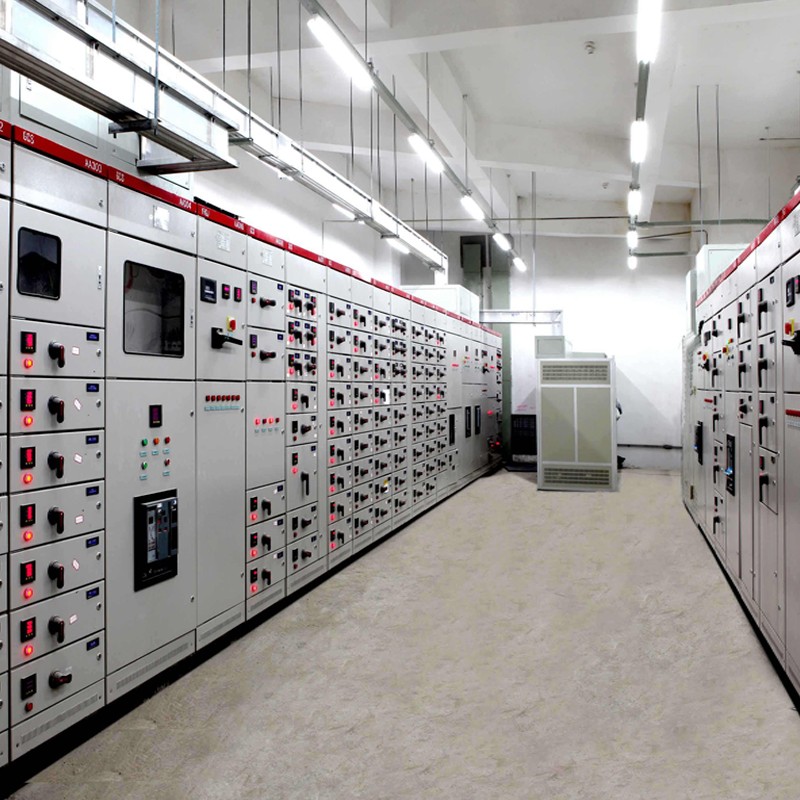

Die ausziehbare Niederspannungs-Schaltanlage GCS, unabhängig entwickelt und geliefert von Welcome (Wenzhou) Electric Co., Ltd., ist ein hochwertiger, kompletter Ausrüstungssatz, der auf Niederspannungs-Stromverteilungssysteme zugeschnitten ist – eine ideale Wahl für die technische Beschaffung, Projektabstimmung und die Beschaffung von Großgeräten. Diese Schaltanlage vereint eine wissenschaftliche Modulstruktur mit zuverlässiger elektrischer Leistung und wird in großem Umfang beschafft und in Schlüsselszenarien wie Kraftwerken, Industriewerkstätten, Hochhäusern und großen Gewerbekomplexen eingesetzt, wo sie als Kerngerät für die Stromverteilungssteuerung und präzise Energiezuteilung dient.
Sein Hauptvorteil bei der Beschaffung liegt im fortschrittlichen „ausziehbaren“ Design: Jede Funktionseinheit (einschließlich Leistungsschalter, Schütze usw.) kann einfach herausgezogen oder eingesetzt werden, ohne den gesamten Systembetrieb zu stören. Dies vereinfacht die Wartungs- und Reparaturprozesse nach der Beschaffung erheblich, minimiert Ausfallzeiten der Geräte und reduziert effektiv die Gesamtbetriebs- und Wartungskosten für die Beschaffungsparteien.
Bei der Produktion hält sich Welcome (Wenzhou) Electric Co., Ltd. an strenge Qualitätskontrollstandards und verwendet hochwertige Isoliermaterialien und präzise Fertigungstechniken. Die Schaltanlage ist mit mehreren umfassenden Sicherheitsschutzmechanismen (Kurzschlussschutz, Überlastschutz usw.) ausgestattet, wodurch sie sich stabil an komplexe Stromnetzumgebungen anpassen und den sicheren und kontinuierlichen Betrieb des Verteilungssystems gewährleisten kann – wodurch die hohen Zuverlässigkeitsanforderungen von Beschaffungsprojekten vollständig erfüllt werden. Darüber hinaus unterstützt das flexible modulare Design eine bedarfsgerechte Erweiterung, die genau auf die individuellen Beschaffungsanforderungen verschiedener Projekte für unterschiedliche Kapazitäten und Steuerungsmodi abgestimmt werden kann und so die Anpassungsfähigkeit und Kosteneffizienz der Beschaffung verbessert. Als kostengünstiges, effizientes und sicheres Niederspannungs-Stromverteilungsgerät ist es zu einer vertrauenswürdigen Beschaffungsoption im modernen Niederspannungs-Stromverteilungsbereich geworden.
Diese ausfahrbare Niederspannungs-Schaltanlage von GCS entspricht vollständig den internationalen und nationalen relevanten Normen wie IEC60439-1, GB7251.1 „Komplette Niederspannungs-Schaltanlagen und Steuergeräte“ und GB/T 24274 „Komplette ausfahrbare Niederspannungs-Schaltanlagen und Steuergeräte“, wodurch sichergestellt wird, dass Beschaffungsprojekte Standardisierungs- und Compliance-Anforderungen erfüllen, und eine solide Qualitätssicherung für Beschaffungsentscheidungen geboten wird.
‌

Normale Umgebungsbedingungen

Umgebungstemperatur: Die Umgebungslufttemperatur darf +40℃ nicht überschreiten oder unter -5℃ liegen, und die 24-Stunden-Durchschnittstemperatur darf +35℃ nicht überschreiten. Bei Beschaffungsprojekten, die eine Nutzung außerhalb des oben genannten Temperaturbereichs erfordern, muss die GCS-Niederspannungs-Ausfahrschaltanlage mit reduzierter Leistung betrieben werden, um Betriebssicherheit und Leistungsstabilität zu gewährleisten.
Relative Luftfeuchtigkeit: Wenn die maximale Umgebungstemperatur +40 °C erreicht, darf die relative Luftfeuchtigkeit 50 % nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit zulässig (z. B. 90 % relative Luftfeuchtigkeit bei +20 °C). Bei der Beschaffung und der anschließenden Installation müssen die potenziellen Kondensationsrisiken durch plötzliche Temperaturänderungen ausreichend berücksichtigt werden, um Geräteausfälle zu vermeiden.
Höhe: Die Standardhöhe des Installationsortes darf 2000 m über dem Meeresspiegel nicht überschreiten. Bei Beschaffungsprojekten in Gebieten über 2000 m müssen die Geräte für den Einsatz entsprechend herabgestuft werden und entsprechende Anforderungen müssen im Beschaffungsvertrag klar festgelegt werden.
Bedingungen am Installationsort: Die Schaltanlage muss an Orten installiert werden, die frei von Brandgefahr, Explosionsrisiko, starkem Staub, chemischer Korrosion und starken Vibrationen oder Stößen sind. Die Beschaffungsparteien müssen vor der Lieferung bestätigen, dass die Umgebung vor Ort die oben genannten Anforderungen erfüllt, um die Lebensdauer und Zuverlässigkeit der Ausrüstung sicherzustellen.
Verhandlungen über spezielle Umgebungen: Wenn die tatsächliche Nutzungsumgebung des Beschaffungsprojekts die oben genannten Anforderungen nicht erfüllt, muss die Käuferpartei umgehend mit Welcome (Wenzhou) Electric Co., Ltd. kommunizieren und verhandeln, um maßgeschneiderte Lösungen (z. B. spezielle Materialverbesserungen oder strukturelle Verbesserungen) zu formulieren, um die Einhaltung der Projektbetriebsanforderungen sicherzustellen.

Wichtigste technische Parameter

Hinweis: Für die hintere Verkabelungslösung wird eine Schranktiefe von 1000 mm empfohlen.

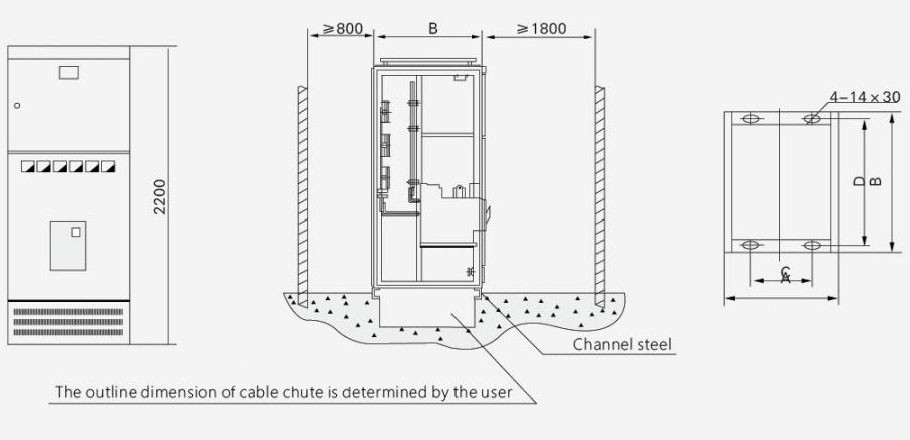

Installationsdiagramm

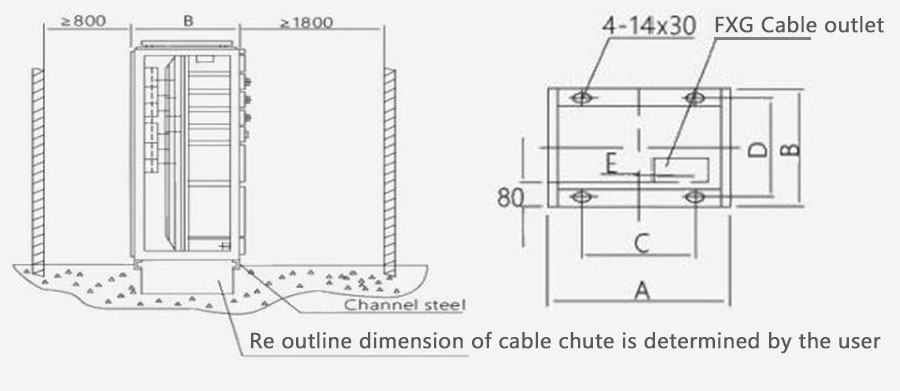

BILD 2 Installationsdiagramm des PC-Schranks

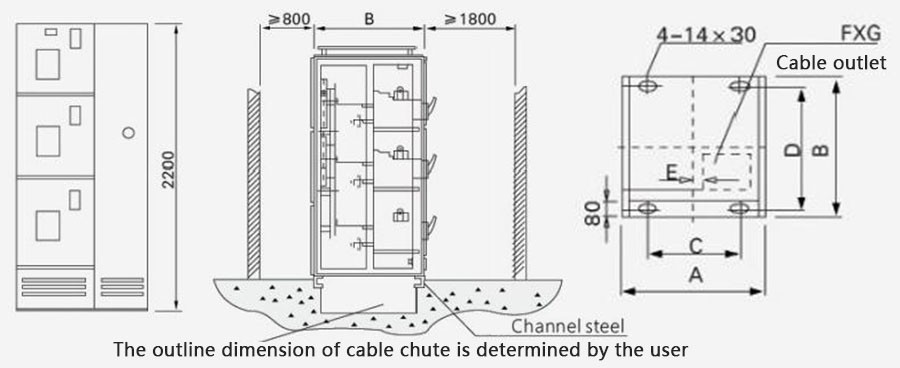

3 Installationsdiagramm des MCC-Schranks
