Als professioneller Hersteller in China möchte Comewill Ihnen hochwertige Vakuum-Leistungsschalter der ZW43-Serie für den Außenbereich anbieten, die sich besonders für Szenarien mit starker Verschmutzung oder häufigem Betrieb eignen und besonders zuverlässig für die Stromnetzsteuerung und den Geräteschutz sind.
Sie müssen sich über die Normen keine Sorgen machen, da sie vollständig mit IEC62271-100, GB1984 (verwandte Normen für AC-Hochspannungs-Leistungsschalter) sowie IEC60694, GB/T11022 (allgemeine technische Anforderungen für Hochspannungs-Schaltgeräte und Steuergeräte) übereinstimmen.

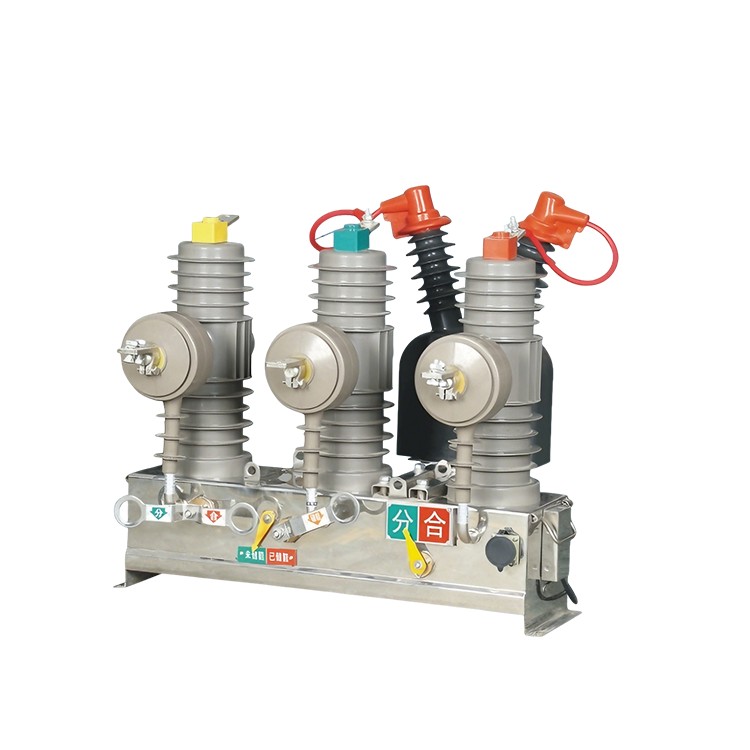

Äußerst zuverlässige Leistung: Der maßgeschneiderte Vakuum-Leistungsschalter der ZW43-Serie für den Außenbereich ist mit einer Drei-Säulen-Struktur ausgestattet – die Vakuum-Lichtbogenlöschkammer ist über eine isolierte Zugstange mit dem Betätigungsmechanismus verbunden. Keine wackeligen Teile, sondern immer ein stabiler Betrieb.
Robust und kondensationshemmend: Mithilfe der APG-Technologie gießen wir die Lichtbogenlöschkammer, die Hauptleiterschleife und die Isolationshalterung in ein einziges Epoxidharzstück und beschichten es anschließend mit Silikonkautschuk. Es ist mechanisch stabil und weist selbst an feuchten Stellen keine Kondensationsprobleme auf.
Großartiger Federmechanismus: Der Schalter verfügt über einen leistungsstarken Federmechanismus – einfache Struktur, lange mechanische Lebensdauer. Sie können zwischen manuellem und elektrischem Modus für die Energiespeicherung und das Öffnen/Schließen wählen – superflexibel.

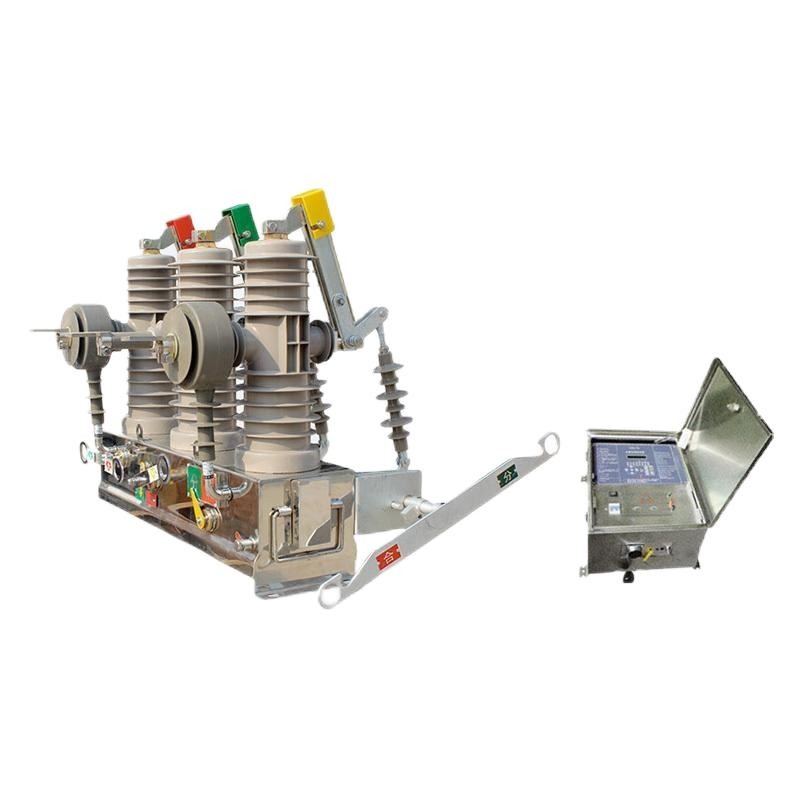

Optionaler integrierter Trennschalter: Wenn Sie einen Trennschalter benötigen, können wir den Vakuum-Leistungsschalter der ZW43-Serie für den Außenbereich hinzufügen. Es ist nicht erforderlich, zusätzliche Teile separat zu kaufen.
Klein, schlank und einfach zu installieren: Es ist kompakt, sieht modern aus und wiegt nicht viel. Der Transport und Aufbau vor Ort ist ein Kinderspiel – es ist keine schwere Ausrüstung erforderlich.
Funktioniert für Automatisierung und unbeaufsichtigte Umspannwerke: Der Schalter kann mit einer Steuerterminalschnittstelle ausgestattet werden. Perfekt für automatisierte Verteilungsnetze und Umspannwerke, bei denen niemand rund um die Uhr vor Ort sein muss.
| NEIN. | Artikel | Einheit | Daten | |
| 1 | Nennspannung | kV | 12 | |
| 2 | Nennstrom | A | 630 | |
| 3 | Nennfrequenz | Hz | 50/60 | |
| 4 | Bemessungskurzschlussausschaltstrom | kA | 20 | |
| 5 | Bemessungskurzzeitstromfestigkeit (4 s) | 20 | ||
| 6 | Bemessungsspitzenstrom (Peak) | 50 | ||
| 7 | Bemessungskurzschlussstrom (Spitze) | 50 | ||
| 8 | 1min P.F. widerstehen Volage | Nasstest | kV | 34 |
| Phase zu Phase, Phase zu Erde | 42 | |||
| Über offene Kontakte | 48 | |||
| 9 | Blitzstoßfestigkeit (Spitze) | Phase zu Phase, Phase zu Erde | kV | 75 |
| Über offene Kontakte | 85 | |||
| 10 | 1min P.F-Spannungsfestigkeit für die Sekundärschleife | kV | 2 | |
| 11 | Ausschaltzeiten des Nennstroms | mal | 1000 | |
| 12 | Ausschaltzeiten des Bemessungskurzschlussstroms | 30 | ||
| 13 | Mechanisches Leben | 10000 | ||
| 14 | Öffnungsgeschwindigkeit | MS | 1,2 ± 0,2 | |
| 15 | Schließgeschwindigkeit | 0,6 ± 0,2 | ||
| 16 | Schließzeit | MS | 25~60 | |
| 17 | Öffnungszeit | 18~45 | ||
| 18 | Kontakt-Nahaufprallzeit | ≤2 | ||
| 19 | Nennleistung des Energiespeichermotors | W | 40 | |
| 20 | Dreiphasiges Öffnen/Schließen ohne Gleichzeitigkeit | MS | ≤2 | |
| 21 | Widerstand für jede Phasenleiterschleife | Gehäuse wechseln | μΩ | ≤80 |
| Trennen Sie die Klinge | Einseitig ≤ 120, doppelseitig ≤ 200 | |||

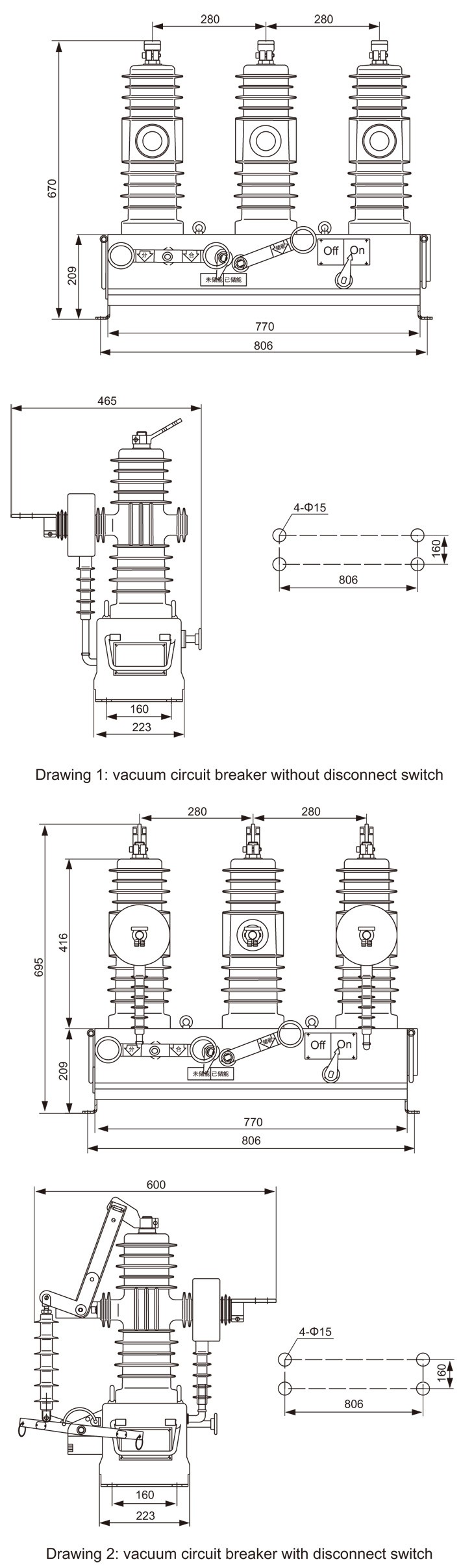

| 22 | Phasenabstand | mm | 280 ± 1,5 | |
| 23 | Nettogewicht | kg | 125 (Einzelisolator) 、 150 (Doppelisolator) | |
