JLS-6/10 Ölgetauchter Kombinationstransformator für den Außenbereich

Der langlebige Öl-Kombinationstransformator JLS-6/10 für den Außenbereich von Comewill ist nicht nur feuchtigkeitsbeständig und bietet auch eine gute Leistung: große Kapazität, geringe Größe, geringes Gewicht, bequemer Transport und einfache Installation. Die Verkabelung erfolgt über einen dreiphasigen V/V-Typ, der Strom und Spannung genau messen und elektrische Energie berechnen kann und auch komplexen Arbeitsbedingungen im Freien standhält.

Geeignet für Wechselstromkreise mit 50–60 Hz und einer maximalen Nennspannung von 10 kV. Der Öl-Kombinationstransformator JLS-6/10 für den Außenbereich kann die Messanforderungen für den Außenbereich sowohl in ländlichen als auch in industriellen Umspannwerken erfüllen. Je nach Beschaffungsbedarf kann er auch mit Leistungs- und Blindenergiezählern ausgestattet werden, was wesentlich benutzerfreundlicher ist als herkömmliche Öltransformatoren. Es ist definitiv die richtige Wahl, alte Geräte zu ersetzen.

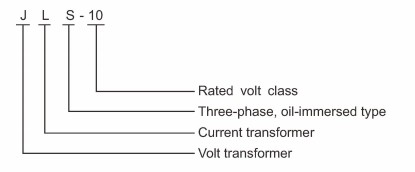

Typenbezeichnung

Konstruktion

Der Messkasten des JLS-6/10 Outdoor-Öl-Kombinationstransformators ist modular aufgebaut und umfasst zwei einphasige Spannungswandler (PT) und zwei Stromwandler (CT). Sowohl PT als auch CT sind elektromagnetische Strukturen, die mit Schrauben an den Platten des Kraftstofftanks befestigt werden und einen kompakten und robusten Gesamtaufbau aufweisen.
Der Kraftstofftank hat ein quadratisches Design mit guter Dichtleistung. Der Kastendeckel und der Kastenkörper sind durch Schrauben miteinander verbunden, um eine Abdichtung zu gewährleisten. Am Kastendeckel befinden sich zwei Hebeösen zum einfachen Heben und Transportieren der Ausrüstung. Die Seite des Kraftstofftanks ist mit Schlüsselkomponenten wie einer Ölstandsanzeige, einer Erdungsschraube und einem Ölablassventil ausgestattet, die die tägliche Betriebsüberwachung, den Erdungsschutz und die Wartung des Ölablasses erleichtern.
Dieses strukturelle Design berücksichtigt vollständig die Einsatzumgebung im Freien und gewährleistet einen stabilen und zuverlässigen Betrieb der Ausrüstung unter verschiedenen rauen Bedingungen.

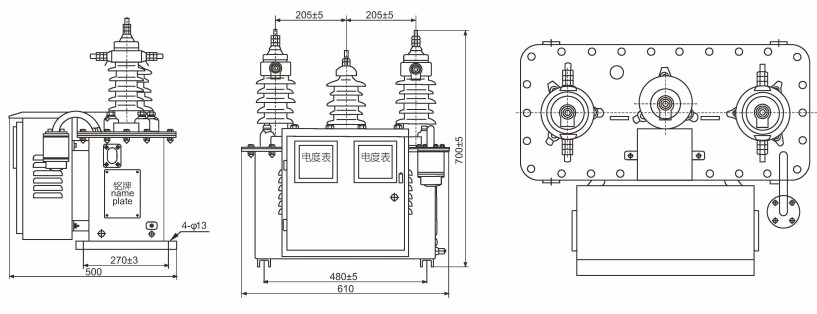

Umriss und Abmessungen der Installation

Gesamtabmessungen: JLS-6kV, 10kV (Klasse 0,2, Klasse 0,2S), Geeignet für den Einsatz in 6KV- und 10KV-Spannungssystemen.

Sicherheitsvorkehrungen: Inspektion vor dem Betrieb

Bevor die Öl-Kombinationstransformatoren JLS-6 und JLS-10 für den Außenbereich in Betrieb genommen werden, ist es erforderlich, die Verstopfung der Belüftungslöcher am Puffergummi in der Mitte des feuchtigkeitsbeständigen Geräts zu beseitigen. Die Belüftungsöffnung muss frei bleiben, da sie sonst den normalen Betrieb des Geräts beeinträchtigt.
Dieser Schritt ist ein notwendiger Inspektionspunkt, bevor das Gerät in Betrieb genommen wird, und es wird empfohlen, sich auf die Bestätigung bei der Abnahme vor Ort zu konzentrieren.

Bitte geben Sie bei der Bestellung Folgendes an:

Um JLS-6/10 Öl-Kombinationstransformatoren für den Außenbereich von Welcome (Wenzhou) Electric Co., Ltd. zu kaufen und sie benutzerfreundlich und mit Ihrem System kompatibel zu machen, müssen Sie einige wichtige Punkte beachten:
Der Parameterabgleich muss präzise sein
Übersetzungsverhältnis: Welche spezifischen Spannungs- und Stromwandlungsverhältnisse von CT (Stromwandler) und PT (Spannungswandler) benötigen Sie? Geben Sie uns diese beiden Nummern, um sicherzustellen, dass sie mit Ihrem Stromnetz übereinstimmen.
Genauigkeit: Welche Genauigkeit wünschen Sie (z. B. 0,2 oder 0,2 S)? Es gibt auch Parameter für den Sekundärausgang, die Ihren Messanforderungen entsprechen müssen.
Umgebung: Welche Anforderungen werden an den Isolationsgrad der Geräte gestellt? Wir müssen die Betriebsumgebung vor Ort kennen, wie Temperatur, Höhe und das Vorhandensein korrosiver Gase, damit es dort „aushalten“ kann.
Qualität und Zertifizierung müssen zuverlässig sein
Schauen Sie sich Marke und Qualifikationen an: Wählen Sie eine starke und seriöse Marke wie Welcome (Wenzhou) Electric Co., Ltd. Überprüfen Sie, ob das Produkt die Netzwerkzugangstests maßgeblicher Institutionen wie State Grid und Southern Power Grid bestanden hat.
Konzentrieren Sie sich auf Kernkomponenten: Verstehen Sie die Materialien und Prozesse von Kernkomponenten wie dem Eisenkern, der Wicklung und dem Öltank von Transformatoren. Bei hochwertigen Produkten kommen in der Regel solide Materialien und exquisite Handwerkskunst zum Einsatz.
Installation und Wartung sollten bequem sein
Installationskomfort: Berücksichtigen Sie die Größe und das Gewicht der Geräte sowie die Installationsbedingungen vor Ort (z. B. Tragfähigkeit von Strommasten und Installationsraum). Das geteilte Design der JLS-Serie ist in der Regel bequemer für die Installation und Wartung vor Ort.
Ist die Wartung sinnvoll: Erkundigen Sie sich, ob die Wartung von Komponenten wie Sicherungen und Erdungsbolzen sinnvoll ist. Ein gut gestaltetes Produkt kann mit halbem Aufwand gewartet werden.
Der After-Sales-Service muss gewährleistet sein
Die Garantiezeit sollte klar sein: Machen Sie sich mit der Garantiezeit und dem Umfang des Produkts vertraut. Ein zuversichtlicher Hersteller gewährt eine längere Garantiezeit.
Technischer Support sollte vorhanden sein: Wählen Sie Lieferanten, die zeitnahen technischen Support und Vor-Ort-Services bieten können. Wenn es ein Problem mit der Outdoor-Ausrüstung gibt, kommt es auf die Reaktionsgeschwindigkeit an.
