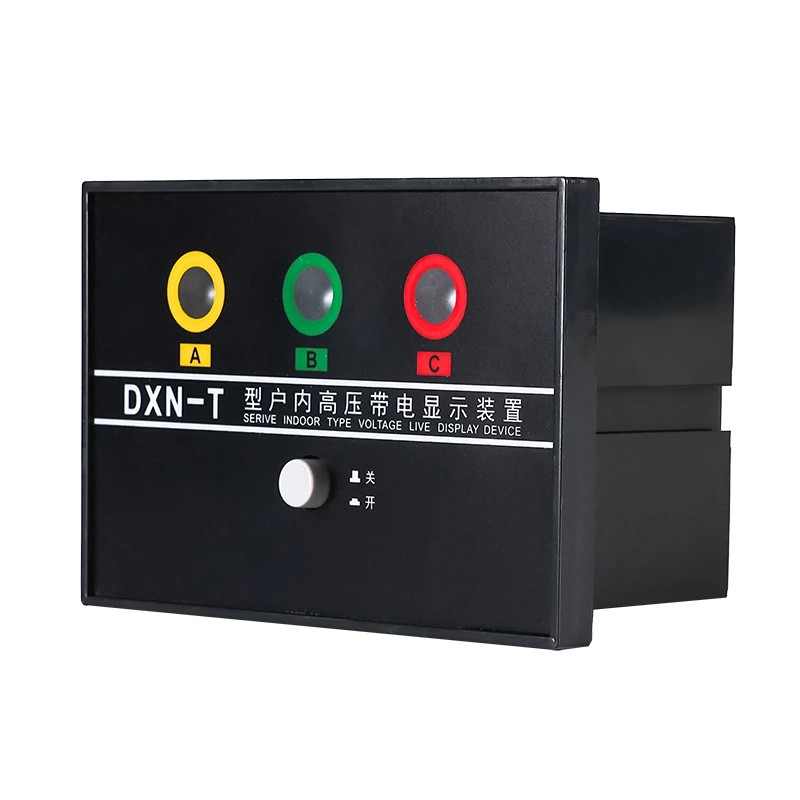

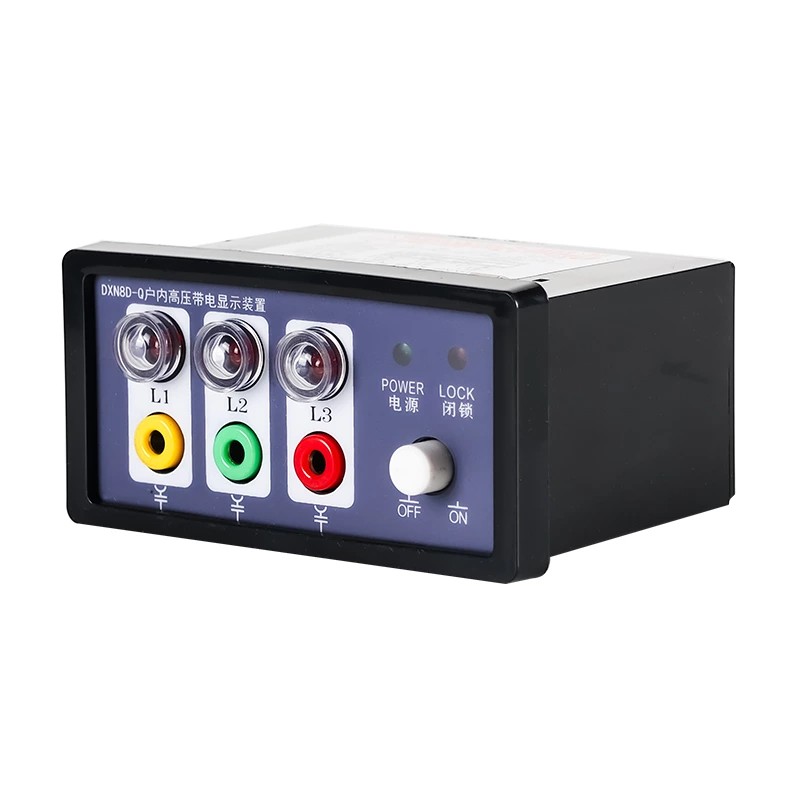

Hochspannungs-Live-Anzeigeanzeige für den Innenbereich DXN-Q/T

Als professioneller Hersteller hochwertiger Hochspannungs-Live-Anzeigegeräte können Sie sicher sein, dass Sie den Hochspannungs-Live-Anzeigeindikator DXN-Q/T für den Innenbereich in unserem Werk kaufen. Wir bieten Ihnen einen Kundendienst und eine pünktliche Lieferung.

Typische Installationsorte

Super intuitive Warnung: Wenn am Gerät Hochspannung anliegt, blinkt das Anzeigefenster sehr hell – das ist wie ein großes, deutlich sichtbares Schild mit der Aufschrift „Hochspannung unter Spannung, fernbleiben!“. Liegt keine Spannung an, ist das Display völlig dunkel. Da es keine Wischiwaschi-Signale gibt, können Sie sofort erkennen, dass es sicher ist, selbst aus nur wenigen Schritten Entfernung.

Robust und zuverlässig: Die Schale besteht aus schwer entflammbarem ABS-Kunststoff in Industriequalität. Dieses Zeug verträgt es, viele Male bewegt und installiert zu werden – es verkratzt nicht so leicht und kann einen kleinen Stoß aushalten. Am wichtigsten ist, dass es sich um einen erstklassigen Isolator handelt, der elektrische Felder einschließt und unbeabsichtigte Stromschläge verhindert. Selbst in elektrischen Räumen, in denen es staubig oder etwas feucht ist oder in denen die Temperatur schwankt, funktioniert es felsenfest.

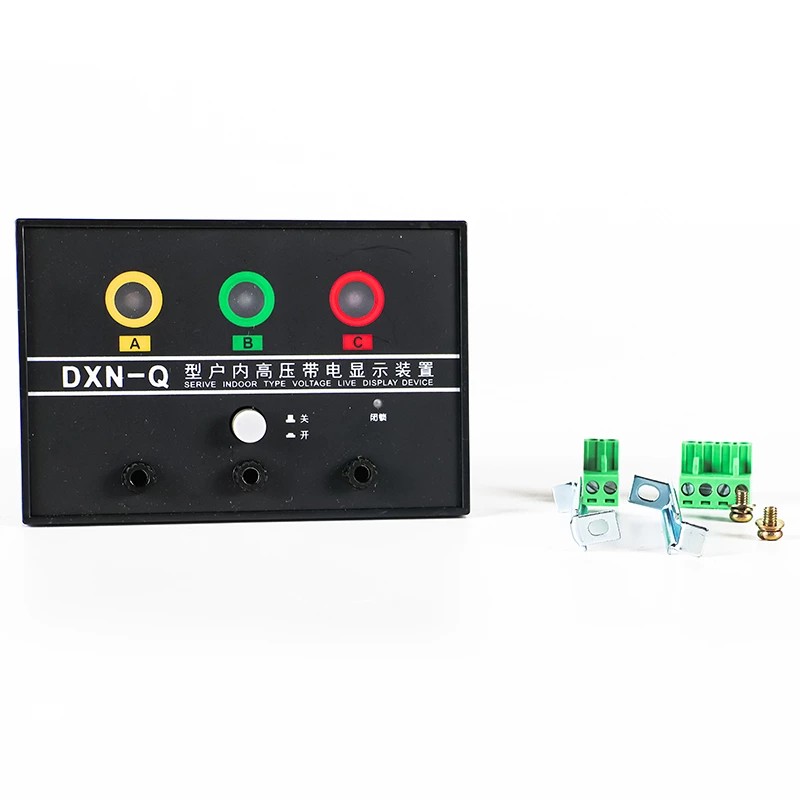

Lässt sich im Handumdrehen installieren: Der Indoor-Hochspannungs-Live-Anzeigeindikator DXN-Q/T wird mit vorgebohrten Standardlöchern geliefert, sodass Sie nicht vor Ort messen und bohren müssen. Wir legen auch einen kompletten Satz Montagebits bei – Schrauben, Dichtungen, alles, was Sie brauchen. Vor-Ort-Teams benötigen keine speziellen Tools und müssen sich nicht mit komplizierten Debugging-Vorgängen herumschlagen. Sie können es in nur wenigen Minuten reparieren, was jede Menge Zeit und Arbeit spart.

Typische Installationsorte

Diese Hochspannungs-Live-Anzeige wird meist an wichtigen Stellen in elektrischen Innensystemen angebracht, an denen Sie deutlich erkennen müssen, ob etwas unter Spannung steht. Es passt auf die meisten Kerngeräte in Hochspannungsverteilungsanlagen, wie zum Beispiel:
Eingehende Sammelschienen (der Ausgangspunkt der Stromverteilung, der Stromstatus muss rund um die Uhr im Auge behalten werden)
Leistungsschalter (Kernsteuerteile – bevor Sie mit der Wartung beginnen, müssen Sie 100 % sicher sein, dass sie sicher sind, und dieser Indikator zeigt Ihnen das)
Haupttransformatoren (wichtige Energieumwandlungsausrüstung, benötigt eine ständige Stromanzeige, damit Sie wissen, dass sie richtig funktioniert)
Schaltschränke (Bereiche, in denen viel gearbeitet wird – klare Sicherheitshinweise verhindern hier Ärger für alle)
Andere elektrische Hochspannungsgeräte in Innenräumen (z. B. Hochspannungsanschlusskästen, Hochspannungsdrosseln usw.)

Funktionsprinzip

Das Gerät arbeitet nach dem Prinzip der elektrischen Feldkopplung – das ist die schicke Art zu sagen, dass es das elektrische Hochspannungsfeld und den eingebauten Sensor nutzt, um zu funktionieren. Es erfasst induktive (berührungslose) Proben, sodass es aus sicherer Entfernung erkennen kann, ob etwas unter Spannung steht, und den Status anzeigen kann. Im Gegensatz zu alten Kontaktmeldern kommt dieser nie direkt mit den stromführenden Hochspannungsteilen in Berührung. Das macht es sowohl für das Gerät selbst als auch für die Menschen, die vor Ort arbeiten, äußerst sicher.

Lassen Sie uns Schritt für Schritt aufschlüsseln, wie es funktioniert, schön und einfach:

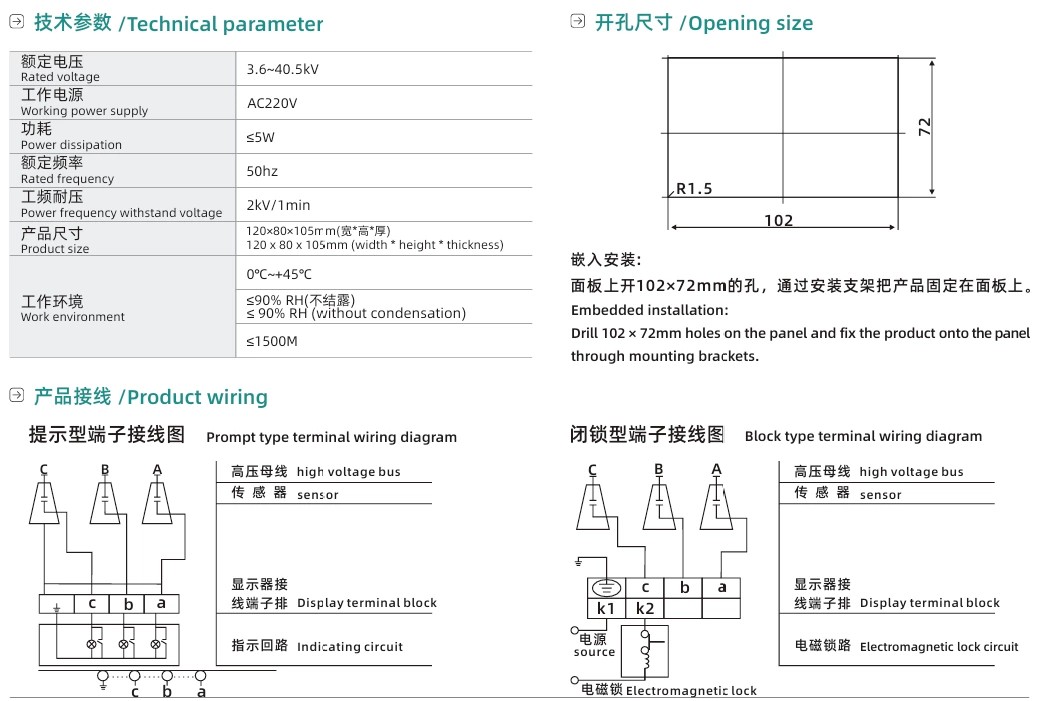

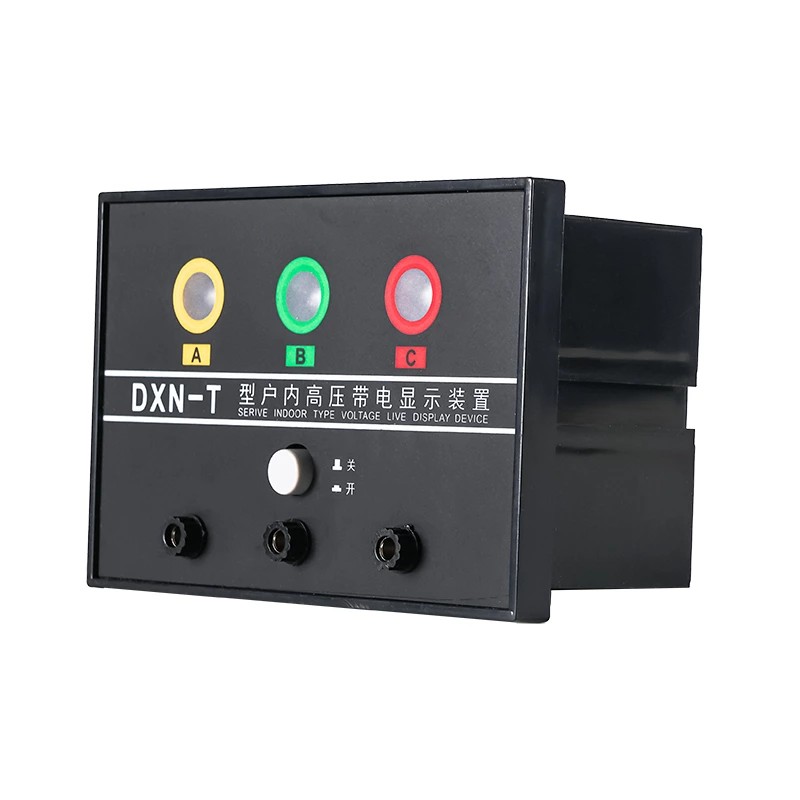

Im Innen-Hochspannungs-Live-Display-Indikator DXN-Q/T befinden sich drei separate Sensoreinheiten. Jeder ist mit den dreiphasigen Sammelschienen A, B und C des Hochspannungssystems verbunden. Auf diese Weise können wir den Energiestatus aller drei Phasen überprüfen, ohne dass es zu Fehlern kommt.
Bei der Installation werden die drei Sensoren streng nach den nationalen Vorschriften zur elektrischen Sicherheit eingerichtet. Sie berühren die unter Hochspannung stehenden Teile überhaupt nicht und halten einen angemessenen Sicherheitsabstand ein. Das bedeutet, dass keine Gefahr von Stromlecks oder Kurzschlüssen besteht – absolut sicher.
Wenn die Hochspannungsausrüstung unter Spannung steht, erfassen die Sensoren das elektrische Feldsignal dieser spannungsführenden Teile. Im Sensor wird das Signal in ein stabiles elektrisches Signal umgewandelt und dann an das Leistungsmodul des Displays gesendet.
Sobald das Leistungsmodul dieses gültige Signal empfängt, lässt es die Kontrollleuchte blinken, um Personen zu warnen. Wenn kein elektrisches Feldsignal vorhanden ist (d. h. keine Spannung), bleibt die Anzeigeleuchte aus – eindeutiges sicheres Signal.

Fehleranzeigefunktion

Dieses Gerät zeigt nicht nur an, ob etwas unter Spannung steht, sondern hilft auch bei der Fehlersuche – super praktisch für Wartungsteams vor Ort:
Bei einem einphasigen Erdschluss im Hochspannungsnetz verschwindet das elektrische Feld der geerdeten Phase. Sofort erlischt die Anzeigeleuchte für diese geerdete Phase auf dem Display, während die anderen beiden normalen Phasen weiterhin leuchten. Dieser deutliche Unterschied ermöglicht es den Wartungsmitarbeitern, die fehlerhafte Phase im Handumdrehen zu finden – ohne dass zusätzliche Erkennungswerkzeuge herausgeholt werden müssen. Dies beschleunigt die Fehlerbehebung erheblich und verkürzt die Ausfallzeit des Stromverteilungssystems.

Produktvorteile und -wert

1. Viel sicherer vor Ort: Die superklare visuelle Warnung eliminiert das Risiko eines Stromschlags durch Fehleinschätzung, ob Geräte unter Spannung stehen. Es ist ein solides Sicherheitsnetz für das gesamte Betriebs- und Wartungspersonal.
2. Günstig im Langzeitgebrauch: Dieses Gerät enthält keine komplizierten elektronischen Teile und geht daher kaum kaputt. Das flammhemmende ABS-Gehäuse und die hochwertigen LED-Anzeigeleuchten sorgen dafür, dass es bei normalem Gebrauch 8–10 Jahre hält. Und das Beste daran? Sie müssen im laufenden Betrieb keine Wartungsarbeiten daran durchführen – das spart eine Menge Geld und Aufwand bei der späteren Wartung.
3. Super kompatibel: Es funktioniert mit den meisten Hochspannungssystemen für Innenräume von 6 kV bis 35 kV. Es kann mit Hochspannungsgeräten aller Marken kombiniert werden und ist daher wirklich vielseitig – Sie müssen keine unterschiedlichen Anzeigen für unterschiedliche Geräte kaufen.
