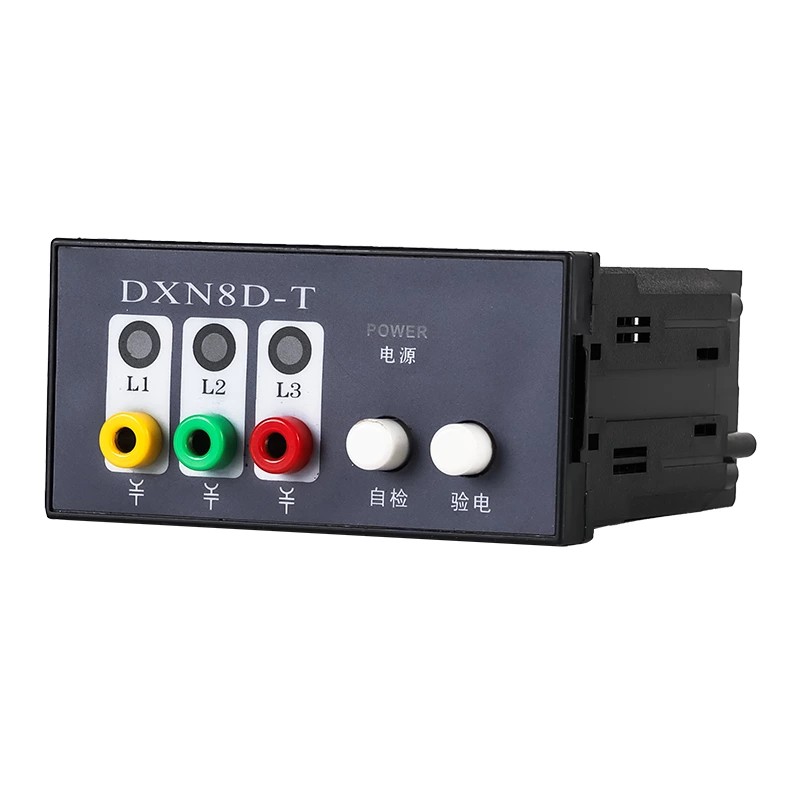

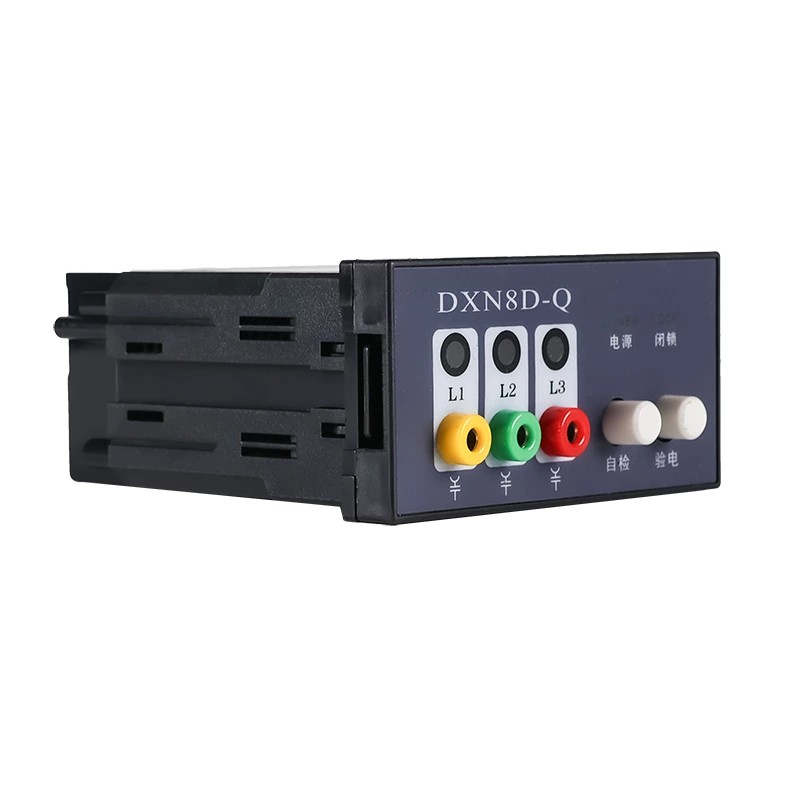

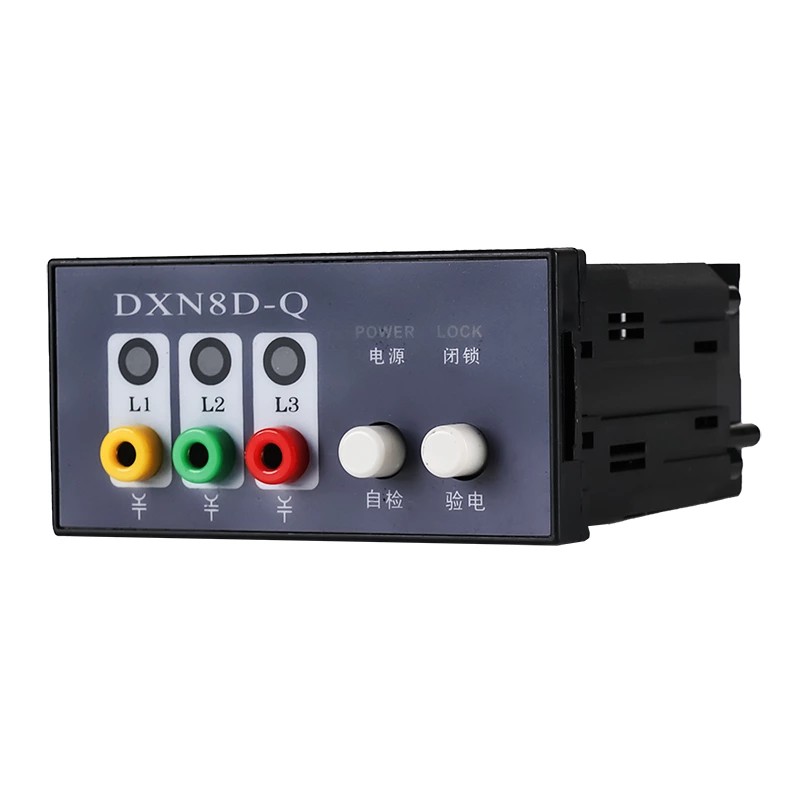

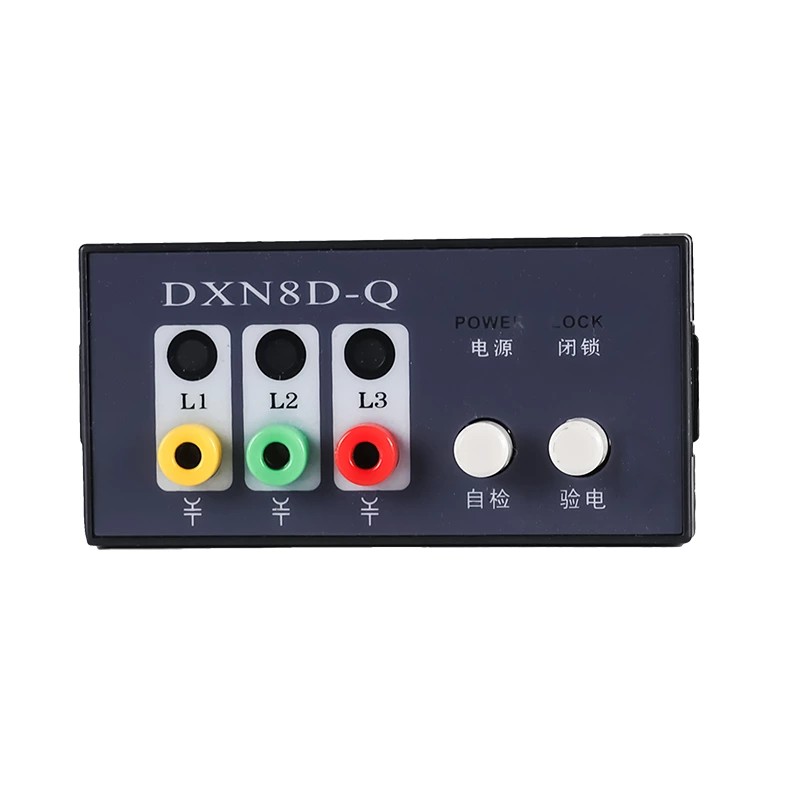

Hochspannungs-Live-Anzeigegerät für den Innenbereich, Typ DXN8-Q/T

Unterstützt durch bewährte Feldanwendungen und technische Validierung bietet das Indoor-Hochspannungs-Live-Anzeigegerät DXN8-Q/T des Comewill-Werks eine praktische Sicherheitsverbesserung für Hochspannungsumgebungen. Das Gerät ermöglicht eine sofortige visuelle Bestätigung des Energiestatus und verhindert gleichzeitig unsichere Vorgänge durch automatische Sperre.

Was ist ein Hochspannungs-Live-Anzeigegerät vom Typ DXN8-Q/T für den Innenbereich?

Das Hochspannungs-Live-Anzeigegerät DXN8-Q/T für den Innenbereich ist ein Sicherheitsgerät mit Doppelfunktion, das die Spannungsanzeige und den mechanischen Sperrschutz integriert. Es wurde für 6–40-kV-Schaltanlagen in Innenräumen entwickelt und verwendet eine berührungslose elektrische Felderkennungstechnologie, um das Vorhandensein von Spannung zu erkennen und sofortige visuelle Warnungen zu geben, während gleichzeitig unbefugter oder unsicherer Zugriff auf unter Spannung stehende Geräte verhindert wird.

Hauptmerkmale:

1. Doppelter Sicherheitsschutzmechanismus

Helles LED-Blinken zeigt deutlich den Hochspannungsstatus an

Die automatische Sperre verhindert das Öffnen der Schaltanlagentüren unter Spannung

Sofortige Freigabe, wenn die Spannung entfernt wird

Eliminiert Fehlbedienungen und das Risiko eines Stromschlags

2. Berührungslose Erkennungstechnologie

Das Prinzip der elektrischen Feldkopplung gewährleistet eine sichere Erfassung

Kein direkter Kontakt mit spannungsführenden Teilen

Verbessert die Sicherheit und verlängert die Lebensdauer des Geräts

3. Langlebiges Industriedesign

Flammhemmendes ABS-Gehäuse

Beständig gegen Staub, Feuchtigkeit und Temperaturschwankungen

Lange Lebensdauer von 8–10 Jahren ohne Wartung

4. Schnelle und standardisierte Installation

Vorgebohrte Befestigungslöcher

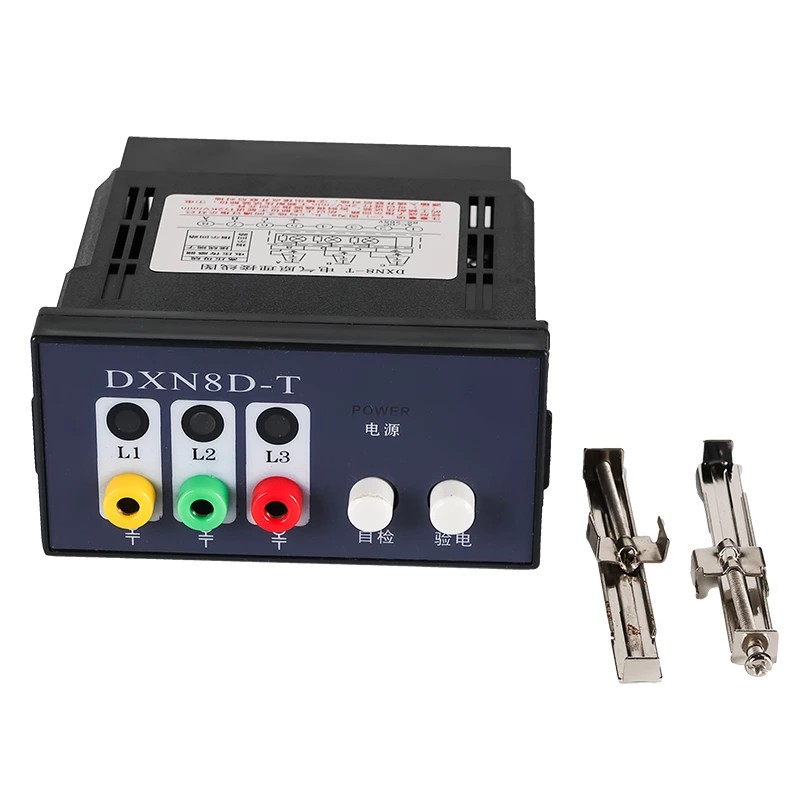

Komplettes Zubehörset im Lieferumfang enthalten

Keine Spezialwerkzeuge oder komplexe Einrichtung erforderlich

Die Installation war innerhalb weniger Minuten abgeschlossen

5. Fehleranzeigefähigkeit

Identifiziert einphasige Erdungsfehler

Die Fehlerphasenanzeige schaltet sich automatisch aus

Beschleunigt die Fehlerbehebung und reduziert Ausfallzeiten

Funktionsprinzip

Elektrische Felderkennung → Signalumwandlung → LED-Warnung → Verriegelung → Fehleranzeige

Das Comewill Indoor-Hochspannungs-Live-Anzeigegerät (Modell DXN8-Q/T) nutzt elektrische Feldkopplung und berührungslose Sensortechnologien, um den Live-Status von 6–40-kV-Geräten sicher und kontinuierlich in Echtzeit zu überwachen. Das Gerät verfügt über drei unabhängige interne Sensoren, die jeweils den Phasenschienen A, B und C entsprechen; Diese Sensoren erzeugen Signale, indem sie das elektrische Hochspannungsfeld erfassen und an das Anzeigemodul übertragen.

Wenn das Gerät unter Spannung steht, blinken die LED-Anzeigen und die mechanische Verriegelung verriegelt gleichzeitig und automatisch die Schaltschranktür. Wenn die Spannung entfernt wird, schalten sich die Anzeigen aus und der Verriegelungsmechanismus wird automatisch deaktiviert. Dadurch wird eine intuitive Kombination aus Live-Statusanzeige und verriegelungsbasiertem Fehlbedienungsschutz erreicht. Bei einem einphasigen Erdschluss erlischt die Anzeige der fehlerhaften Phase, während die Anzeigen der verbleibenden beiden Phasen weiter blinken, was eine schnelle Fehlerlokalisierung vor Ort ermöglicht.

Anwendungen

Der Typ DXN8/QT wird häufig in Hochspannungsverteilungssystemen für Innenräume eingesetzt, darunter:

Mittelspannungsschaltanlage (6–40 kV)

Eingehende Sammelschienensysteme

Leistungsschalter und Schaltschränke

Transformatorinstallationen

Hochspannungs-Anschlusskästen und Drosseln

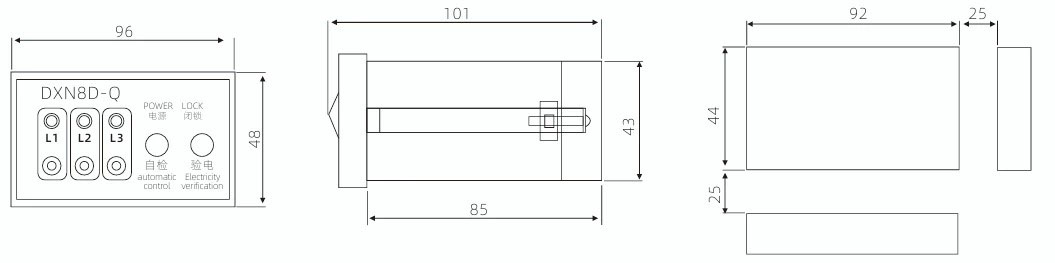

Form und Öffnungsgröße

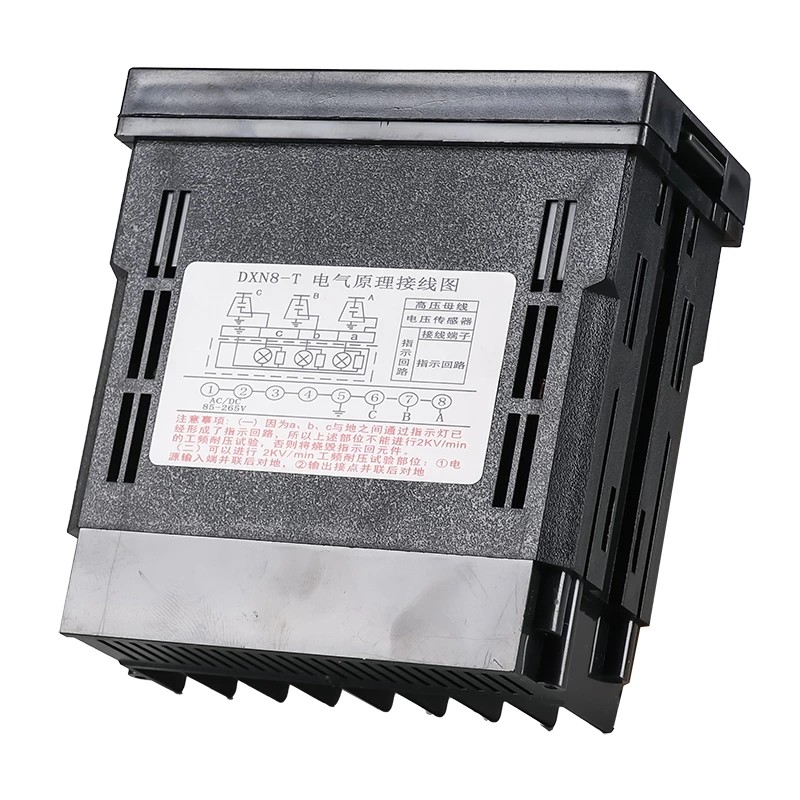

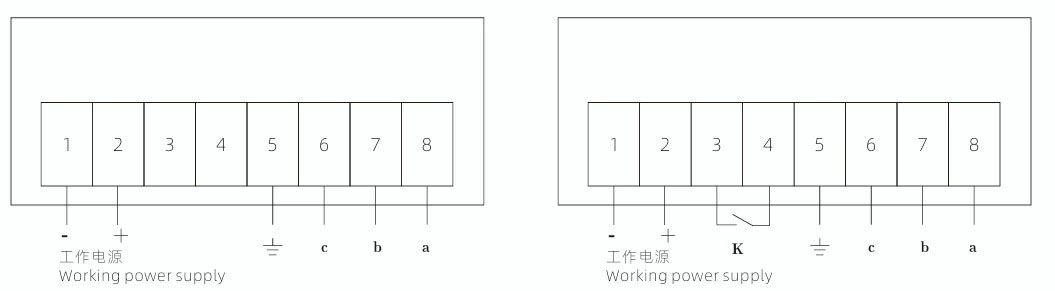

Schaltplan von hinten
