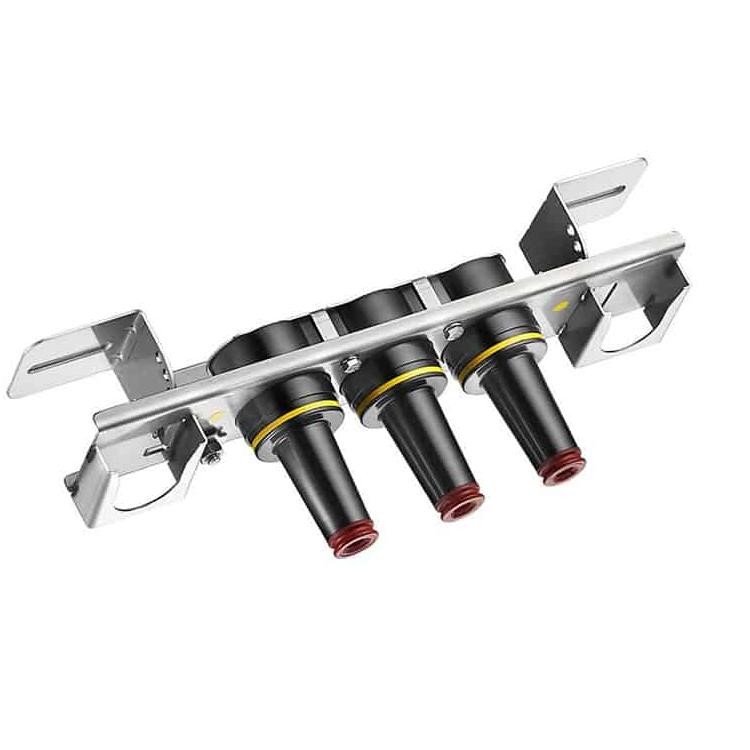

15KV 200A Lasttrennschalter

Der 15-KV-200-A-Lasttrennschalter von Comewill verfügt über einen Strompfad, der vollständig aus Kupfer besteht und eine zuverlässige, konstante Leistung unter allen Bedingungen gewährleistet.
Es erfüllt vollständig die Anforderungen des IEEE-Standards 386 und ist vollständig mit Wettbewerbsprodukten und anderen passenden Komponenten austauschbar, die ebenfalls dem IEEE-Standard 386 entsprechen. Bei Installation mit passenden Teilen liefert dieser Lasttrennknoten eine vollständig abgeschirmte Verbindung, ideal für Lasttrennanwendungen.

Was ist ein 15-KV-200-A-Lasttrennübergang?

Ein 15-KV-200-A-Lasttrennknoten ist ein Mittelspannungskabelverbindungsgerät, das in Stromverteilungssystemen zum sicheren Verbinden, Abzweigen und Unterteilen von 15-kV-Erdkabeln verwendet wird und gleichzeitig den Lasttrennbetrieb (Stromschalten) ermöglicht. Es umfasst typischerweise mehrere 200-A-Schnittstellen (z. B. 2, 3 oder 4 Wege), die intern miteinander verbunden sind, was flexible Schleifen-, Abzweig- oder Spleißkonfigurationen ermöglicht. Es ist nach dem IEEE-Standard 386 gebaut und gewährleistet einen vollständig abgeschirmten, sicheren und zuverlässigen Betrieb in plattenmontierten Transformatoren, Schaltanlagen und unterirdischen Tresoranwendungen.

PRODUKTIONSTESTS

Tests gemäß IEEE/ANSI-Standard 386 durchgeführt.
Minimaler Koronaspannungspegel – 11 kV
AC 1 Minute standhalten – 34 kV

Tests gemäß den Anforderungen des Chardon-Herstellungsprozesses:
Körperliche Inspektion
Periodische Dissektion
Periodische Röntgenanalyse

Nennspannung
Spannungsklasse 15 kV
Max. Bewertung Phase zu Phase 14,4 kV
Max. Bewertung Phase zu Erde 8,3 kV
Wechselstrom, 1 Minute, hält 34 kV stand
DC 15 Minuten standhalten 53 kV
BIL und Full Wave Crest 95 kV
Minimaler Koronaspannungspegel 11 kV
AKTUELLE BEWERTUNGEN
Kontinuierlich: 200 Ampere Effektivwert
Schalten: 10 Schaltvorgänge bei 200 Ampere Effektivwert bei 14,4 kV
Fehler schließen: 10.000 Ampere effektiv symmetrisch bei 14,4 kV für 0,17 s nach 10 aufeinanderfolgenden erfolgreichen Schaltvorgängen
Kurze Zeit:
• 10.000 Ampere Effektivwert symmetrisch für 0,17 s
• 3.500 Ampere RMS symmetrisch für 3,0 s

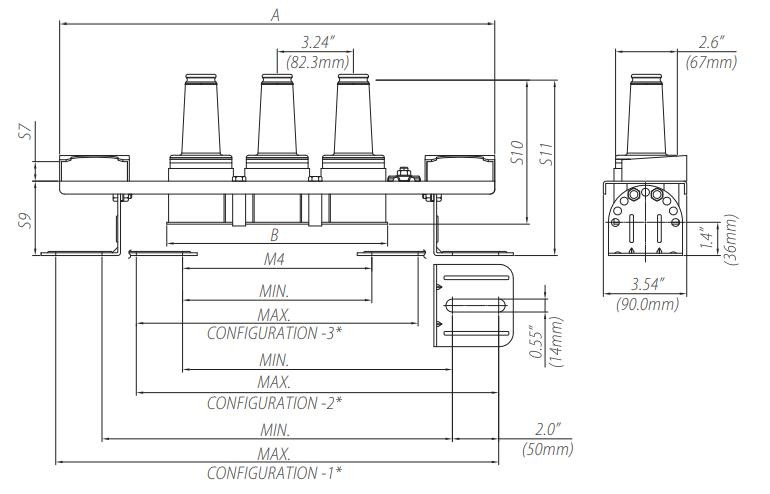

Informationen zu den Abmessungen der Verbindung mit Halterung

Schritte zum Loadbreak-Betrieb

1. Befestigen Sie den Klemmstab sicher an der Zugöse.
2. Üben Sie keine Zugkraft aus – drehen Sie den Stecker einfach leicht im Uhrzeigersinn, um die Oberflächenreibung zwischen Winkelstück und Buchse zu lösen.
3. Ziehen Sie den Stecker mit einer schnellen, festen Bewegung gerade aus der Buchse. Stellen Sie sicher, dass der Stecker von jeglicher Erdungsebene ferngehalten wird.
4. Platzieren Sie den Stecker am richtigen Zubehörgerät und befolgen Sie dabei die Bedienungsanleitung des Zubehörs.
5. Setzen Sie mit einem Klemmstab eine isolierte Schutzkappe (wobei der Erdungsdraht an die Systemerde angeschlossen ist) auf jede freiliegende, unter Spannung stehende Buchse.

FAQ

Was ist die Hauptfunktion eines 15KV 200A Lasttrennschalters?
Es wird zum Unterteilen, Schleifen, Anzapfen oder Spleißen von Mittelspannungskabeln verwendet und ermöglicht gleichzeitig eine sichere Lasttrennschaltung in unter Spannung stehenden Verteilungssystemen.
Ist es mit anderen Marken kompatibel?
Ja, es entspricht vollständig dem IEEE-Standard 386™ und gewährleistet eine vollständige Austauschbarkeit mit anderen kompatiblen trennbaren isolierten Steckverbindersystemen.
Kann es in unterirdischen Installationen verwendet werden?
Absolut. Es wurde speziell für auf Untergründen montierte Geräte und unterirdische Tresoranwendungen entwickelt, bei denen häufig Feuchtigkeit, Staub und Platzmangel herrschen.
Welche Sicherheitsfunktionen bietet der 15-kV-200-A-Lasttrennschalter?
Es bietet eine vollständig abgeschirmte EPDM-Isolierung, einen kontrollierten Lasttrennbetrieb, eine hohe Impulsfestigkeit und eine stabile Lichtbogenunterbrechungsleistung für sicheres Schalten.
