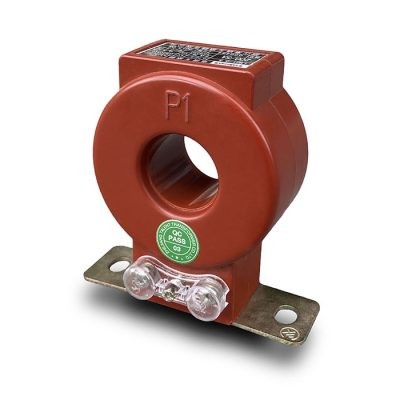

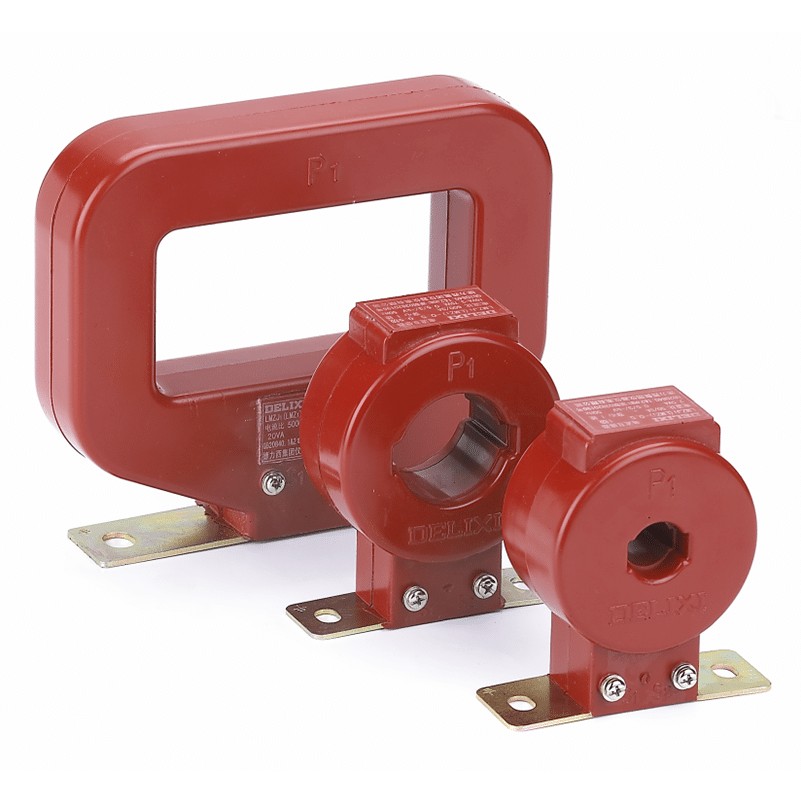

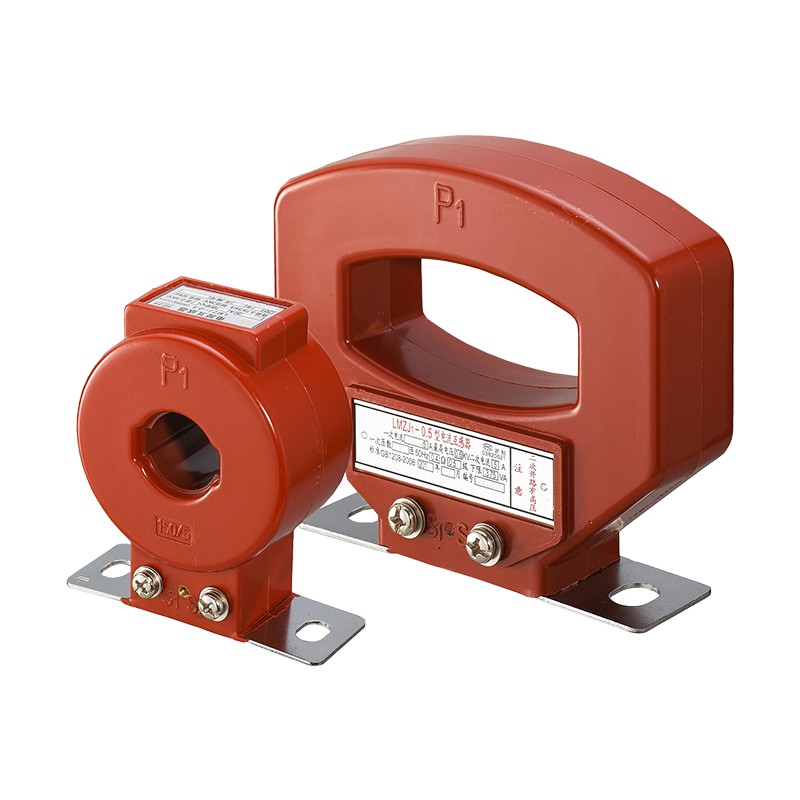

Als professioneller Hersteller in China möchte Comewill Ihnen einen maßgeschneiderten LMZJ1-0,5-Stromwandler anbieten, der mithilfe der Harzisolationsgusstechnologie verfeinert wird und einen Installationsmodus mit fester Grundplatte verwendet. Durch eine bessere Betriebsstabilität und langfristige Haltbarkeit werden Wartungskosten für Beschaffungspartner von Grund auf eingespart. Es bietet mehrere hochpräzise Getriebeoptionen von 0,2, 0,5, 0,2 s und 0,5 s und deckt so problemlos unterschiedliche Anwendungsanforderungen in verschiedenen Szenarien ab.
Das kompakte Strukturdesign macht Installation und Einsatz flexibler, und die doppelte Unterstützung einer erstklassigen Sicherheitskonfiguration und einer extrem langen Lebensdauer macht den Stromwandler LMZJ1-0,5 zu einer zuverlässigen Wahl bei der Beschaffung moderner Niederspannungssysteme. Erwähnenswert ist, dass dieser Niederspannungstransformator eine ausgezeichnete Beständigkeit gegen hohe Temperaturen und Verschmutzung aufweist und auch in rauen Umgebungen einen stabilen Betrieb aufrechterhalten kann, wodurch der Wert jeder Beschaffungsinvestition maximiert wird.
Der Kern des Stromwandlers LMZJ1-0.5 ist ein kreisförmiger Eisenkern aus kaltgewalzten, orientierten Siliziumstahlblechen. Dieses präzise Wicklungsdesign ist der Schlüssel zur Maximierung der magnetischen Effizienz und zur Schaffung der Grundlage für einen zuverlässigen Betrieb.
Die Sekundärwicklung ist gleichmäßig um diesen kreisförmigen Eisenkern gewickelt. Dabei handelt es sich um eine sorgfältig konzipierte Anordnung, die eine konstante Leistung unter allen Betriebsbedingungen gewährleistet und Probleme mit ungleichmäßiger Leistung verhindert.
Das zentrale Fenster verläuft durch die Mitte des Produkts und ist für die nahtlose Integration von Stromschienen konzipiert, während die stabile Basis an der Unterseite einen sichereren und stabileren Installationspunkt für das Produkt bietet und so die Installation erleichtert.
Das gesamte Bauteil ist aus ungesättigtem Kunstharz-Isoliermaterial gegossen. Dieses robuste Gehäuse erhöht nicht nur die Haltbarkeit, sondern verbessert auch die Sicherheit und schützt interne Komponenten vor Umwelteinflüssen, wodurch der Transformator in verschiedenen Arbeitsumgebungen widerstandsfähig ist.
| Elektrischer Parameter | Mechanischer Parameter | ||
| Frequenz | 50/60Hz | Fall | PC/UL94-V0 |
| Bewerteter Input | 5A-5000A | Spule | PBT |
| Messbereich | 5 % In-120 % In | Kern | Siliziumstahl |
| Nennleistung | 1A,5A | Konstruktion | Schrauben |
| Verhältnis Spannung | 0,72 kV (Wechselstrom) | Betriebstemp | -25℃~75℃ |
| Spannungsfestigkeit | 3,0 kV/1 mA/1 Min | Betriebsfeuchtigkeit | ≤85 % |
| Isolationswiderstand | DC500V/100MΩ min | Ausgangsverbindung | Terminal |
| Modell | Primär / Sekundär | Abmessungen der Sammelschienenlöcher (mm) | Nennlast (VA) | Genauigkeitsklasse | Nennspannung |
| LMZJ1-0,5 30 | 5/5A ~ 300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 35 | 5/5A ~ 300/5A | ø=35mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 40 | 200/5A ~ 500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 50 | 400/5A ~ 600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 80 | 750/5A ~ 1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 100 | 800/5A ~ 2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 140 | 2000/5A ~ 4000/5A | ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |
| LMZJ1-0,5 180 | 5000/5A ~ 6000/5A | ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 kV (Wechselstrom) |

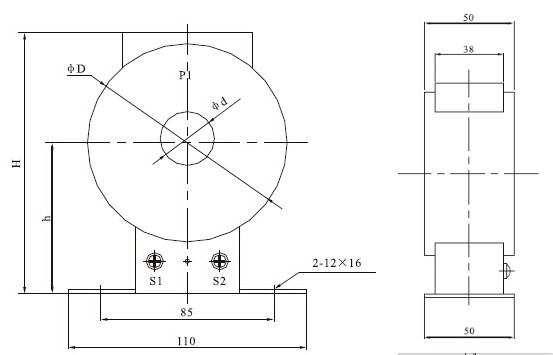

| Typ | Aktuelles Verhältnis | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

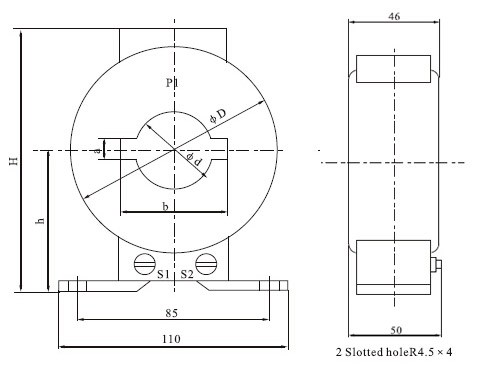

| Typ | Aktuelles Verhältnis | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

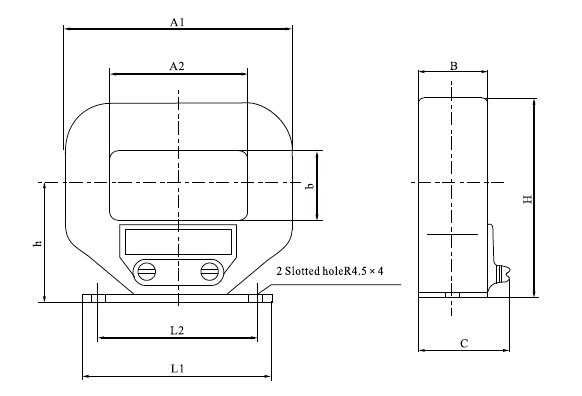

| Typ | Aktuelles Verhältnis | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
