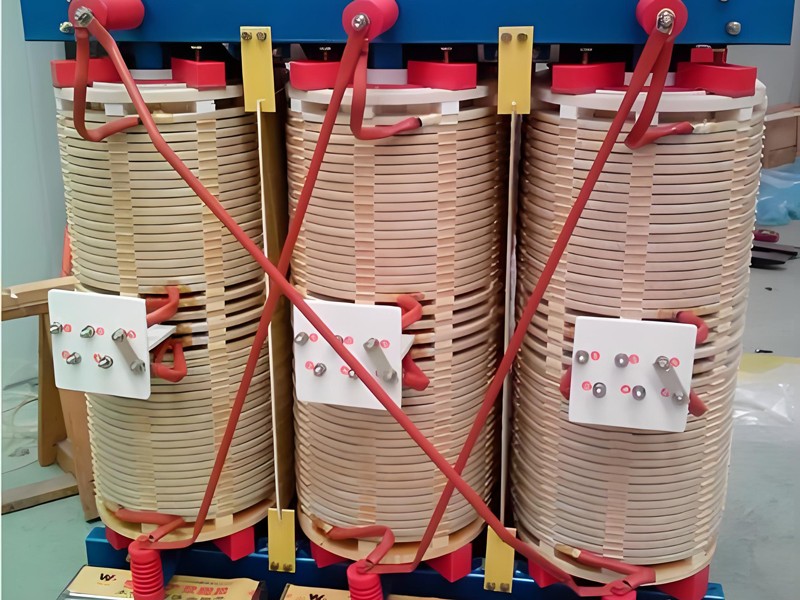

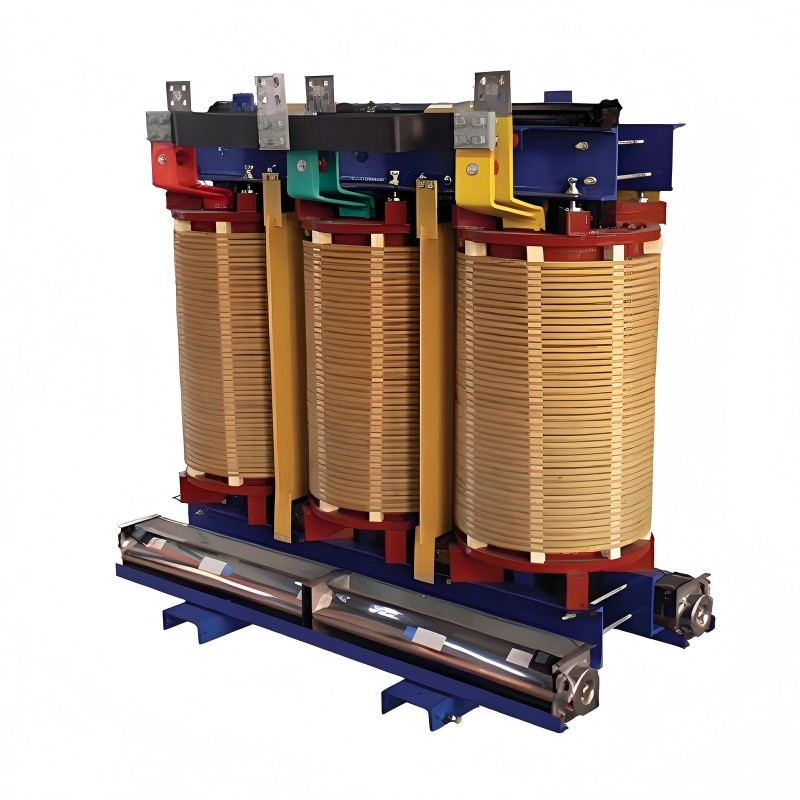

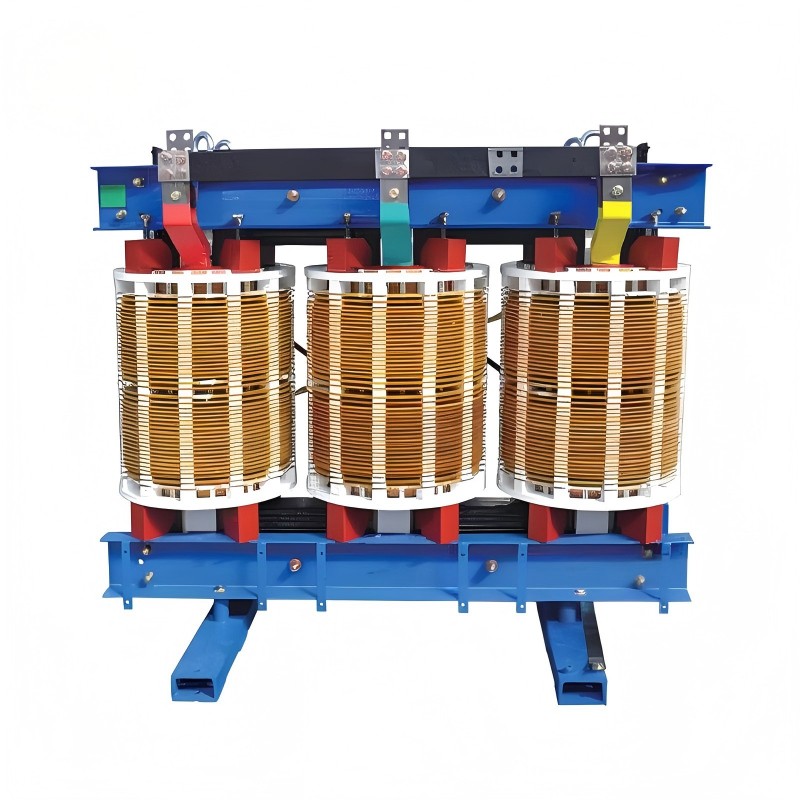

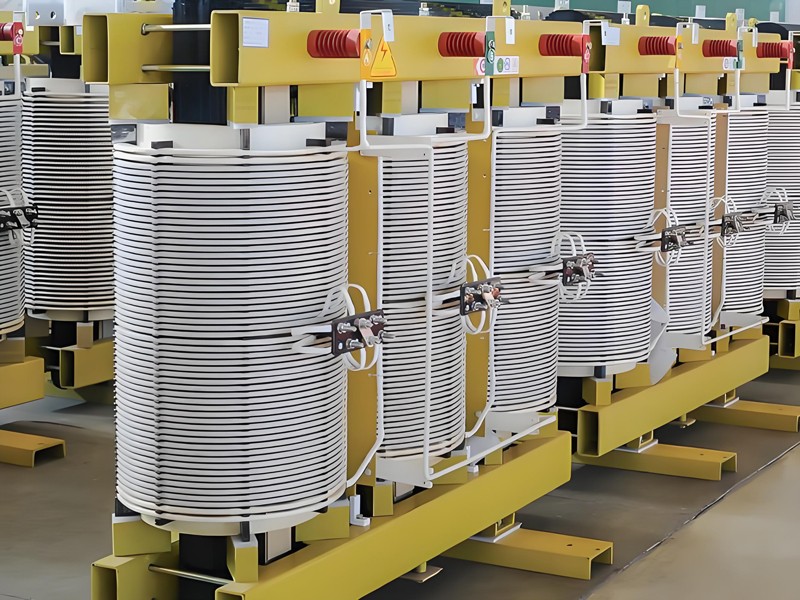

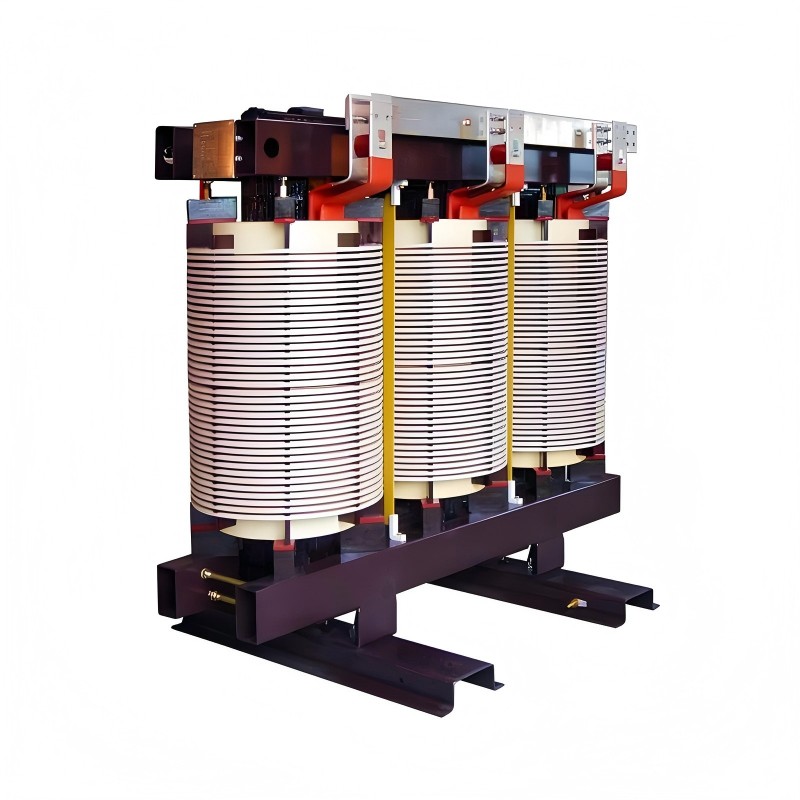

Der dreiphasige, nicht gekapselte Trockentransformator der SGB-Serie des Comewill-Werks ist eine Lösung für Benutzer, die Trockentransformatoren für industrielle und kommerzielle Anwendungen kaufen möchten. Dieser Transformator wurde mit modernster Isolierung, Optimierung des Magnetkreises und modularem Aufbau entwickelt und bietet hohe Sicherheit, Effizienz und Anpassungsfähigkeit an die Umwelt.
Der dreiphasige, nicht gekapselte Trockentransformator der SGB-Serie ist ein nicht gekapselter Trockentransformator, der anstelle des herkömmlichen Harzgusses eine fortschrittliche Vakuumdruckimprägnierungstechnologie (VPI) verwendet. Es ist speziell konzipiert für:
Umwandlung von Mittelspannung in Niederspannung (10–35 kV / 0,4 kV)
Installationen im Innen- und Halbaußenbereich
Anwendungen, die einen hohen Brandschutz und Feuchtigkeitsbeständigkeit erfordern
Der dreiphasige, nicht gekapselte Trockentransformator der SGB-Serie integriert mehrere fortschrittliche Technologien, um einen zuverlässigen und effizienten Betrieb zu gewährleisten:
1. Fortschrittliches Magnetkerndesign
Hochpermeabler laminierter Siliziumstahl
Die abgestufte Überlappungsstruktur reduziert den Kernverlust
Unterdrückt effektiv Verzerrungen der dritten Harmonischen
2. Hochleistungs-Isoliersystem
Doppeltes Isoliersystem (H-Klasse + NOMEX®)
Hervorragende thermische Beständigkeit und Durchschlagsfestigkeit
Beständig gegen chemische Korrosion und Feuchtigkeit

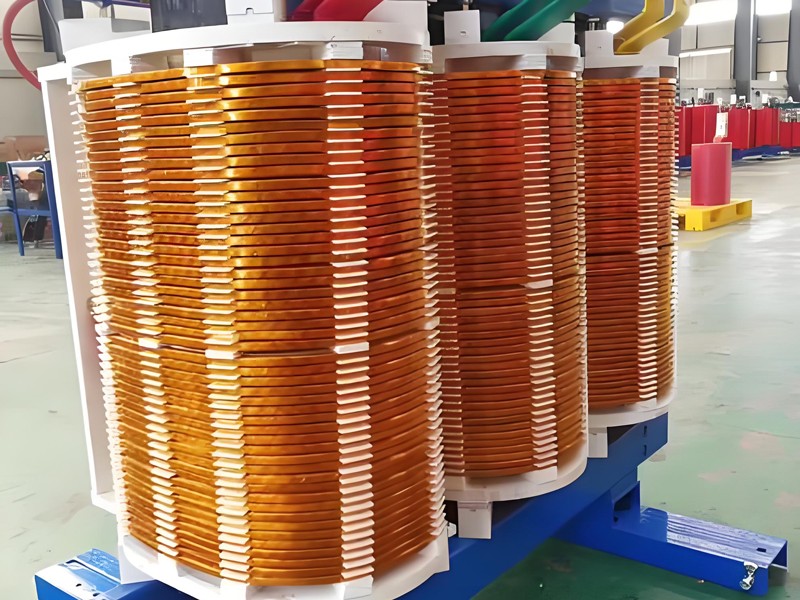

3. Optimierte Wicklungsstruktur
Hochspannung: Schichtkuchenstruktur
Niederspannung: Folienwicklung für gleichmäßige Stromverteilung
Erhöhte Kurzschlussfestigkeit und mechanische Festigkeit
4. Effizientes Wärmemanagement
Das offene Belüftungsdesign verbessert die Kühleffizienz
Verlustarme Materialien reduzieren die Wärmeentwicklung
Stabiler Betrieb auch in Umgebungen mit einer Luftfeuchtigkeit von >95 %
5. VPI-Herstellungsprozess
Sekundäre Vakuum-Druckimprägnierung
Starke feuchtigkeitsbeständige und verschmutzungsbeständige Fähigkeit
Extrem geringe Teilentladung, verlängerte Lebensdauer
6. Sicherheit und Umweltschutz
Nicht brennbare und explosionsgeschützte Ausführung
Vollständig recycelbare Materialien
Erfüllt internationale Umweltstandards
| Nennkapazität (kVA) | Nennspannung | Vektorgruppe | Leerlaufverlust (W) | Lastverlust (W) | Leerlaufstrom (%) | Impedanzspannung (%) | ||||||||||
| Hochspannung (kV) | Gewindeschneidbereich (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 oder ±2 x 2,5 | 0.4 | Dyn11 oder Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Offshore-Plattformen und Meeresumgebungen
Chemische und petrochemische Anlagen
Hochhäuser und Rechenzentren
Flughäfen, Krankenhäuser und Schienenverkehrssysteme
Industrielle Produktionsanlagen
Feuchte oder Hochtemperaturregionen (tropisches Klima)
Die modulare und offene Struktur macht die Wartung des dreiphasigen, nicht gekapselten Trockentransformators der SGB-Serie einfach und kostengünstig:
Regelmäßige Inspektion
Auf Staubansammlungen prüfen und Lüftungskanäle reinigen
Überprüfen Sie die Anschlüsse auf Lockerheit oder Überhitzung
Umweltüberwachung
Sorgen Sie für ausreichende Belüftung und vermeiden Sie übermäßige Kontamination
Halten Sie die Luftfeuchtigkeit nach Möglichkeit innerhalb der empfohlenen Grenzen
Elektrische Prüfung
Messen Sie regelmäßig den Isolationswiderstand
Überwachen Sie die Lastbedingungen und den Temperaturanstieg
Vorbeugende Wartung
Wicklungen und Kernoberflächen reinigen
Auf Anzeichen von Korrosion oder Verschlechterung der Isolierung prüfen
