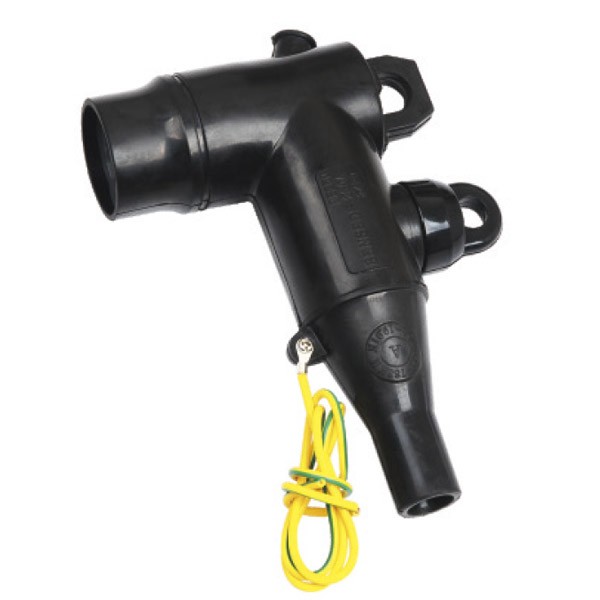

24KV 250A Loadbreak-Winkelverbinder

Der werkseitig hochwertige ZT-24/250 24kV 250A Loadbreak-Winkelverbinder von Comewill mit zuverlässiger Qualität eignet sich für Ihre Anforderungen an die Beschaffung von Hochspannungsverbindungen.
Kombinieren Sie ihn mit der richtigen Buchse oder dem richtigen Stecker, und dieser Steckverbinder bietet Ihnen eine vollständig abgeschirmte, völlig unter Wasser trennbare Verbindung. Selbst in nassen, rauen Umgebungen arbeitet es stabil. Es gibt auch integrierte kapazitive Testpunkte – Sie können sie verwenden, um den Schaltkreisstatus zu überprüfen oder Fehleranzeigen zu installieren, was die Wartung und Fehlerbehebung erheblich erleichtert.
Ein weiteres großes Plus: Es ist kein Mindestphasenabstand erforderlich. Sie können es vertikal, horizontal oder in jedem beliebigen Winkel dazwischen montieren. Diese Flexibilität erspart Ihnen viel Aufwand bei der Installation vor Ort und passt sich unterschiedlichen Projektkonfigurationen an.
Für Ihre Einkaufsbedürfnisse bieten wir gute Preise, flexible Mindestbestellmengen und pünktliche Lieferung, um einen reibungslosen Ablauf Ihrer Lieferkette zu gewährleisten. Benötigen Sie Großbestellungen, Muster zum Testen oder technischen Support für individuelle Anpassungen? Unser Team ist für Sie da.
Wenn Sie auf der Suche nach hochwertigen Lasttrenn-Winkelverbindern sind, nehmen Sie einfach Kontakt mit uns auf. Wir versprechen, kostengünstige und zuverlässige Produkte zur Unterstützung Ihres Projektbetriebs bereitzustellen.

Merkmale:

◆ Kombinieren Sie den 24KV 250A Loadbreak-Winkelverbinder mit der richtigen Buchse oder dem richtigen Stecker und Sie erhalten eine vollständig abgeschirmte, vollständig unter Wasser trennbare Verbindung.
◆ Eingebauter kapazitiver Testpunkt – Sie können ihn verwenden, um den Schaltkreisstatus zu überprüfen oder eine Fehleranzeige zu installieren.
◆ Kein Mindestphasenabstand erforderlich.
◆ Montagemöglichkeiten: vertikal, horizontal oder jeder beliebige Winkel dazwischen.

Anwendung

◆ Wird zum Anschluss von Polymerkabeln an Transformatoren, Schaltanlagen, Motoren und andere Geräte über einen vorgeformten trennbaren Stecker verwendet.
◆ Geeignet für Innen- und Außeninstallationen.
◆ Funktioniert für Systemspannungen bis 24 kV.
◆ Dauerstrom 250 A (kann 8 Stunden lang einer Überlastung von 300 A standhalten).

Kabeldetails

- Polymerkabel (wie XLPE, EPR)
- Kupfer- oder Aluminiumleiter
- Halbleiter- oder Metallschirme
- Leitergröße: 25-120 mm²

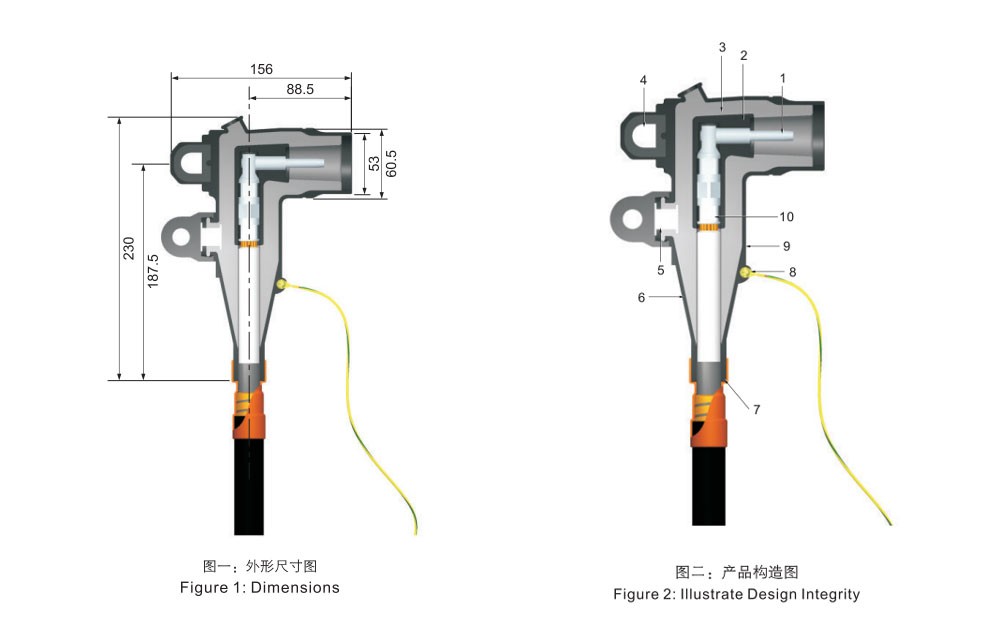

Produktstruktur:

1. Leitender Stab: Schrauben Sie den verzinnten Kupferstift mit dem von uns mitgelieferten Innensechskantschlüssel in den Leiterkontakt – einfach zu installieren.
2. Halbleitender Einsatz: Es handelt sich um einen geformten EPDM-Gummischirm, der hauptsächlich zur Kontrolle elektrischer Spannungen verwendet wird.
3. Isolierung: Der geformte EPDM-Isolierkautschuk wird in unserer eigenen Fabrik formuliert und gemischt, sodass die Qualität garantiert ist.
4. Zugöse: Es handelt sich um eine gekapselte Zugöse aus Edelstahl mit einer Arretierung, die bei der Positionierung des Bügels hilft.
5. Kapazitiver Testpunkt: An diesem Punkt können Sie den Schaltkreisstatus überprüfen. Es gibt auch eine geformte EPDM-Gummikappe, um die Wasserdichtigkeit zu gewährleisten.
6. Stressabbau: Der Außenschirm und der Kabeladapter sind so konzipiert, dass sie Kabelbelastungen entlasten.
7. Kabeladapter: Die Öffnung ist so dimensioniert, dass sie fest sitzt (Presspassung), sodass eine wasserdichte Abdichtung gewährleistet ist.
8. Erdungsöse: Sie ist direkt in die äußere Abschirmung eingegossen und dient zum Anschluss des Erdungskabels.
9. Halbleitende Abschirmung: Geformter leitender EPDM-Gummi verbindet sich mit der Kabelabschirmung. Dadurch bleibt die Abschirmung durchgehend und die gesamte Baugruppe liegt auf Erdpotential.
10. Leiterkabelschuh: Es handelt sich um einen durch Trägheit geschweißten Bimetall-Kompressionsverbinder, der sowohl mit Kupfer- als auch mit Aluminiumleitern kompatibel ist.

FAQ

F1: Was ist die Hauptfunktion des 24-kV-250-A-Loadbreak-Winkelsteckverbinders?
A: Es ermöglicht das sichere Verbinden und Trennen von unter Spannung stehenden Mittelspannungskreisen bei gleichzeitiger Beibehaltung der vollständigen Isolierung und der lichtbogengesteuerten Schaltleistung.

F2: Kann dieser Steckverbinder im Freien oder in unterirdischen Systemen verwendet werden?
A: Ja, es ist vollständig abgeschirmt und tauchfähig, sodass es für Erdkabelsysteme, Umspannwerke im Freien und raue Umgebungsbedingungen geeignet ist.

F3: Mit welchen Kabeln ist es kompatibel?
A: Es unterstützt polymerisolierte Kabel wie XLPE und EPR mit Kupfer- oder Aluminiumleitern im Bereich von 25–120 mm².

F4: Erfordert die Installation Spezialwerkzeuge oder eine strikte Positionierung?
A: Es sind keine Spezialwerkzeuge erforderlich und es ermöglicht eine flexible Installation in vertikaler, horizontaler oder abgewinkelter Position ohne Einschränkungen des Phasenabstands.
